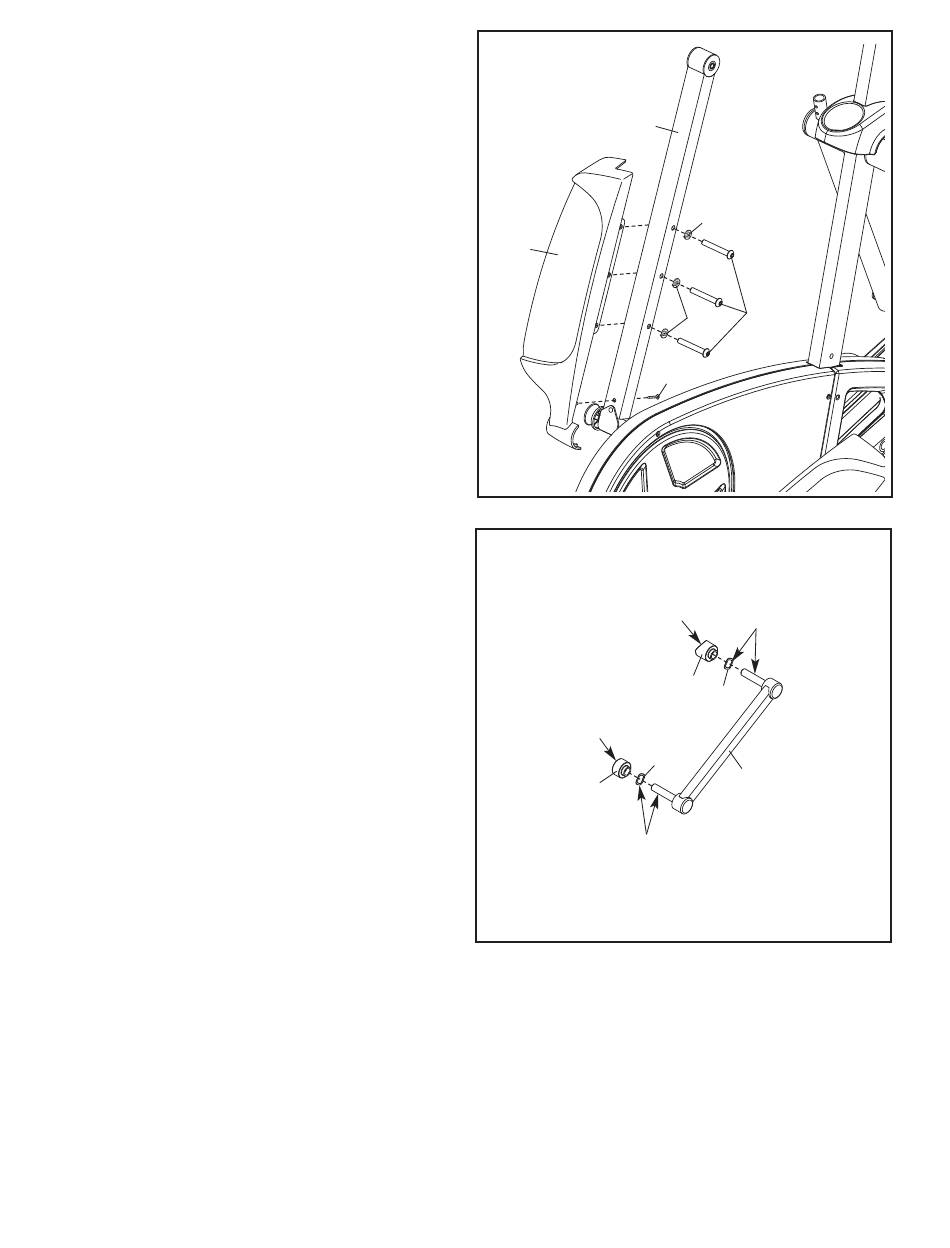

9. Attachez la Pédale Gauche (12) sur le Bras de
la Pédale (14) gauche à lʼaide de trois Vis en
Bouton de M10 x 70mm (75), de trois Rondelles
Fendues de M10 (78) et dʼune Vis de M4 x
16mm (84).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
10. Appliquez une légère couche de graisse sur
deux Rondelles Ondulées (88) et sur les tiges
de lʼEssieu du Bras de la Pédale (21).
Identifiez une Bague dʼEspacement de la
Jambe PSC (113) dont un des côtés est
incurvé. Glissez une Rondelle Ondulée (88) et
la Bague dʼEspacement de la Jambe PSC sur
la tige indiquée de lʼEssieu du Bras de la
Pédale (21) ; assurez-vous que le côté
incurvé de la Bague dʼEspacement de la
Jambe PSC soit face à lʼextérieur de
lʼEssieu du Bras de la Pédale.
Identifiez une Bague dʼEspacement de la
Jambe de la Pédale (114) dont le côté est plat.
Glissez une Rondelle Ondulée (88) et la Bague
dʼEspacement de la Jambe de la Pédale sur
lʼautre tige de lʼEssieu du Bras de la Pédale
(21) ; assurez-vous que le côté plat de la
Bague dʼEspacement de la Jambe de la
Pédale soit face à l'extérieur de lʼEssieu du
Bras de la Pédale.
Répétez cette étape avec lʼautre Essieu du
Bras de la Pédale (non-illustré).
9
14
12
10
Côté Incurvé
Côté Plat
114
Graisse
10
78
75
78
84
Graisse
113
88
88
21
