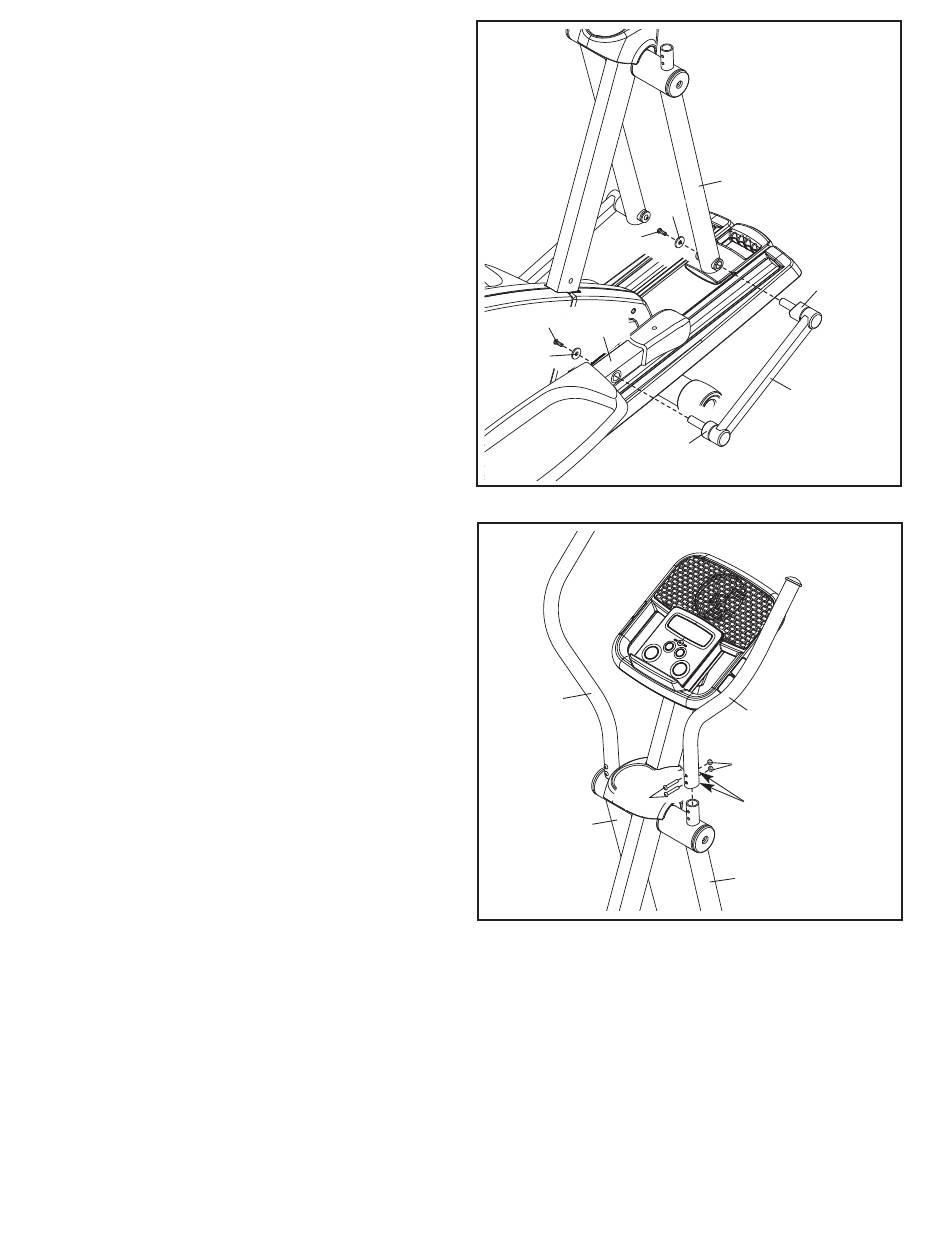

11. En même temps, enfoncez un Essieu du Bras
de la Pédale (21) dans la Jambe PSC Droite
(124) et dans le Bras de la Pédale (14) droit ;
assurez-vous que la Bague dʼEspacement
de la Jambe PSC (113) et la Bague
dʼEspacement de la Jambe de la Pédale
(114) sont aux endroits indiqués.
Attachez la Jambe PSC Droite (124) à lʼaide
dʼune Vis Bouton de M6 x 16mm (80) et dʼune
Rondelle de M6 (118).
Ensuite, attachez le Bras de la Pédale (14) droit
à lʼaide dʼune Vis en Bouton de M6 x 16mm
(80) et dʼune Rondelle de M6 (118).
Répétez cette étape de lʼautre côté de lʼap-
pareil elliptique.
Référez-vous à lʼétape 3. Serrez les quatre Vis
en Bouton de M10 x 20mm (79). Conseil : ser-
rez les deux Vis en Bouton situées à lʼavant
de lʼappareil elliptique avant de serrer les
deux autres Vis en Bouton.
12. Identifiez le Bras PSC Droit (9) sur lequel se
trouve un autocollant avec la lettre « R ».
Orientez le Bras PSC Droit comme sur le sché-
ma ; assurez-vous que les trous hexagonaux
sur le Bras PSC Droit sont à lʼendroit
indiqué.
Glissez le Bras PSC Droit (9) dans la Jambe
PSC Droite (124). Attachez le Bras PSC Droit à
lʼaide de deux Boulons en Bouton de M6 x
38mm (76) et deux Écrous de Verrouillage de
M6 (77) ; assurez-vous que les Écrous de
Verrouillage sont à lʼintérieur des trous
hexagonaux.
Répétez cette étape avec le Bras PSC
Gauche (8) et la Jambe PSC Gauche (6).
13. Assurez-vous que toutes les pièces de lʼappareil elliptique sont serrées correctement. Remarque : il
est possible quʼil reste des pièces une fois lʼassemblage terminé. Pour protéger votre sol ou votre moquette,
placez un tapis sous lʼappareil elliptique.
11
80
80
14
118
12
8
76
6
11
124
118
113
21
114
9
77
Trous
Hexagonaux
124
