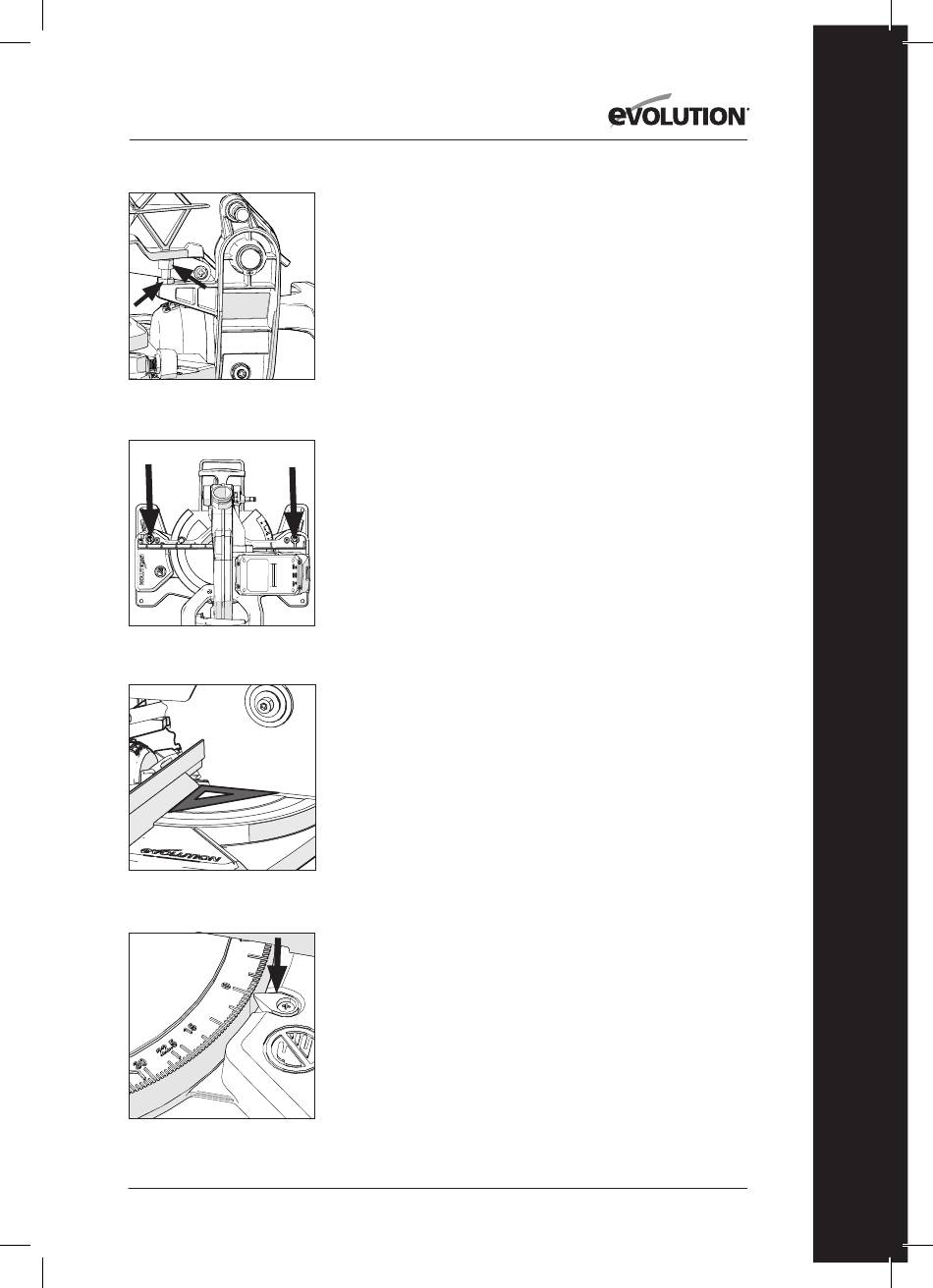

RECORRIDO DE LA CABEZA DE CORTE
Ajuste del recorrido descendente de la cabeza de corte
Para evitar que la hoja entre en contacto con cualquier parte de la base
metálica de la máquina, se puede ajustar el recorrido descendente de la
cabeza de corte. Baje la cabeza de corte y compruebe si hay contacto de
la hoja con la base de la máquina.
Si fuera necesario ajustar el recorrido descendente de la cabeza de corte:
• Afloje la contratuerca en el tornillo de tope del recorrido descendente
con una llave de 10 mm (no suministrada) (Fig. 11A).
• Gire el tornillo de ajuste (Fig. 11B) hacia fuera (en sentido
antihorario) con una llave Allen de 5 mm (no suministrada) para
disminuir el recorrido descendente de la cabeza de corte.
• Gire el tornillo de ajuste hacia dentro (en sentido horario) para
aumentar el recorrido descendente de la cabeza de corte.
• Apriete la contratuerca del tornillo de ajuste cuando se haya logrado
un recorrido descendente satisfactorio de la cabeza de corte.
ALINEAMIENTO DE LA GUÍA
La guía se debe alinear a 90° (perpendicular) respecto a una hoja
instalada correctamente. La mesa giratoria debe estar ajustada a un
ángulo de inglete de 0°.
Nota: La guía está fijada a la base de la máquina con dos tornillos
hexagonales de cabeza hueca colocados en cualquier extremo de la guía
en las ranuras alargadas (Fig. 12).
• Asegúrese de que la cabeza de corte esté en posición bloqueada,
con el gancho de cerrojo completamente encajado en su cavidad
(Fig. 15).
• Coloque una escuadra en la mesa con un borde corto contra la guía
y el otro borde corto contra la hoja (evitando las puntas de CT de los
dientes de la hoja) (Fig. 13).
• Repita a ambos lados de la hoja.
• Si fuera necesario un ajuste, afloje los dos tornillos de unión de la guía
usando una llave Allen de 5 mm (no suministrada).
• Reposicione la guía en las ranuras alargadas hasta que consiga el
alineamiento.
• Apriete de forma segura los tornillos hexagonales de cabeza hueca.
PUNTERO Y ESCALAS DE ÁNGULOS DE INGLETE
Nota: Hay escalas duales de ángulos de inglete moldeadas en el lado
derecho de la mesa giratoria. Un pequeño puntero mecanizado en la
base de la máquina indica el ángulo seleccionado (Fig. 14).
COMPROBACIONES DEL AJUSTE FINALES
Con la máquina apagada y la batería sacada, lleve a cabo lo
siguiente (cuando se hayan hecho todos los ajustes):
• Ponga la máquina en cada uno de los ajustes máximos.
• Baje la hoja a su posición más inferior y gire la hoja a mano (se
aconseja llevar guantes mientras se hace), y asegúrese de que la
hoja no ensucie ninguna otra parte de las protecciones o piezas
fundidas de la máquina.
