KAPPSCHNITT
Diese Art von Schnitt wird in der Regel zum Schneiden von
Werkstoffen mit kleinen oder schmalen Abmessungen verwendet.
Der Schneidkopf wird vorsichtig nach unten gedrückt,
um das Werkstück zu schneiden.
• Legen Sie das Werkstück auf den Tisch und drücken Sie es gegen
den Anschlag. Sichern Sie es nach Bedarf mit Schraubzwingen.
• Greifen Sie den Schneidgriff.
• Schalten Sie den Motor ein und bringen Sie das Sägeblatt auf
eine maximale Drehzahl.
• Senken Sie den Schneidkopf ab und schneiden Sie durch das
Werkstück.
• Überlassen Sie der Drehzahl des Sägeblattes die Arbeit: Es
ist nicht notwendig, unnötigen Druck auf den Schneidgriff
auszuüben.
• Sobald das Werkstück vollständig durchgeschnitten wurde, lassen
Sie den AN-/AUS-Auslöser los.
• Warten Sie, bis das Sägeblatt vollständig zum Stillstand
gekommen ist.
• Lassen Sie den Schneidkopf in seine aufrechte Position fahren.
Der untere Sägeblattschutz muss dabei die Sägeblattzähne
vollständig bedecken. Zudem muss der Schneidkopf in seiner
oberen Position einrasten, bevor der Schneidgriff losgelassen
werden darf.
• Entnehmen Sie das Werkstück.

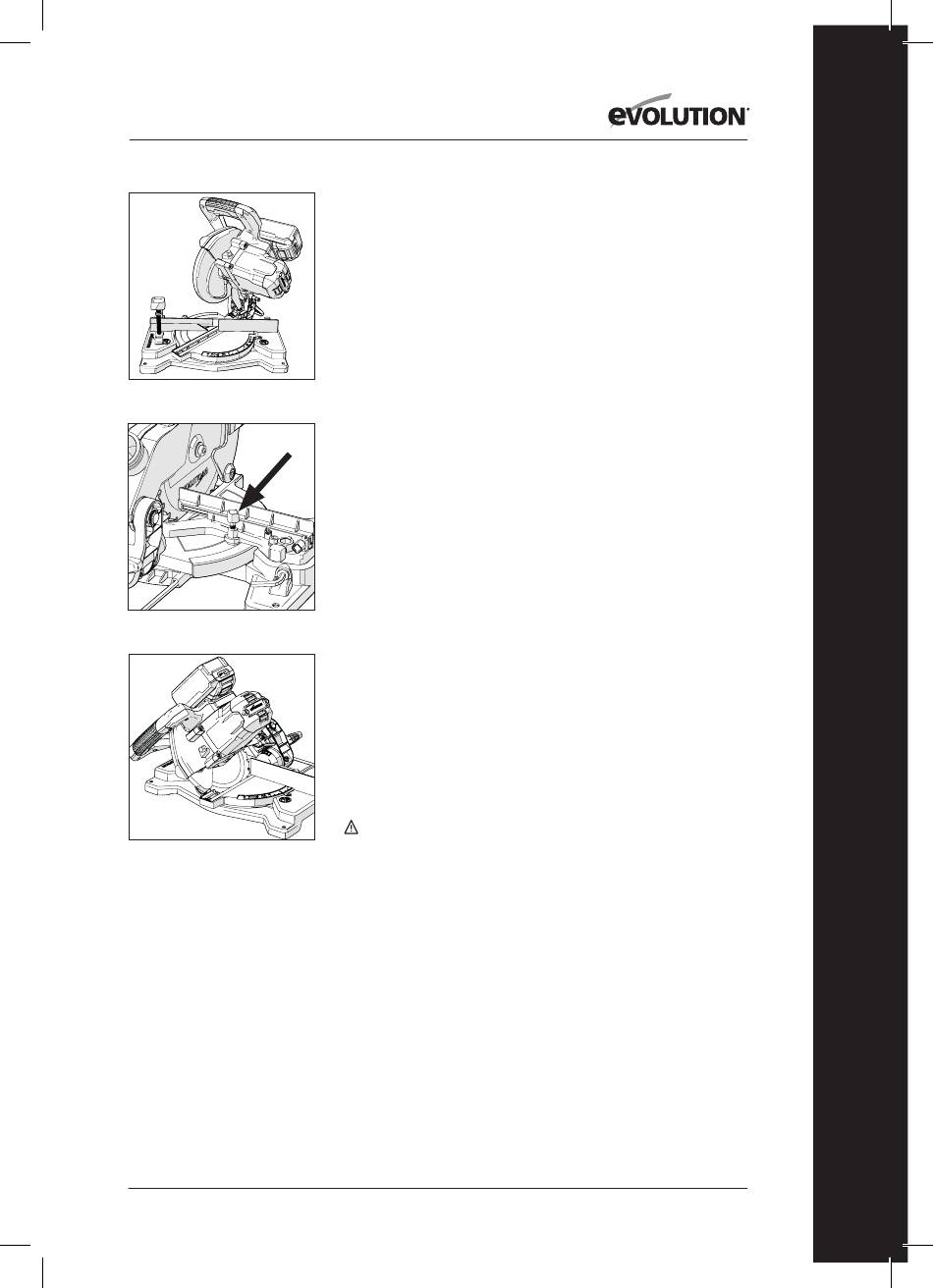

GEHRUNGSSCHNITT (Abb. 17)
Der Drehtisch dieser Maschine kann um 45° nach links oder rechts
von der normalen Schnittposition (0°) gedreht werden.
Positive Anschläge liegen sowohl auf der linken als auch auf der
rechten Seite bei 45°, 30°, 22,5°, 15° und 0° vor.
• Lösen Sie die Verriegelungsschraube für die Gehrung (Abb. 18)
durch Drehen gegen den Uhrzeigersinn.
• Drehen Sie den Drehtisch auf den gewünschten Winkel. Der
Drehtisch ist mit einer Gehrungswinkelskala ausgestattet
um die Einstellung zu erleichtern.
• Ziehen Sie die Verriegelungsschraube der Gehrung wieder fest,
sobald der gewünschte Winkel eingestellt wurde.
WARNUNG: Es ist wichtig (und eine bewährte Verfahrensweise),
die Verriegelungsschraube der Gehrung festzuziehen, selbst wenn
ein positiver Anschlag ausgewählt wurde.
SCHRÄGSTELLUNG DES SCHNEIDKOPFES
Ein Schrägschnitt (Abb. 19) wird mit dem Drehtisch in einem
Gehrungswinkel von 0° durchgeführt.
Hinweis: Um den notwendigen Freiraum für die Bewegung des
Schneidkopfes und den Schneidweg des Sägeblattes zu schaffen,
muss möglicherweise der obere Bereich des Anschlags angepasst
werden. (Siehe Seite 15)
Der Schneidkopf kann aus dem regulären 0°-Winkel (senkrechte
Position) auf einen Winkel von maximal 45° zur Senkrechten nach
links geneigt werden.
