• Saisissez la poignée de transport (Fig. 25).
• Soulevez doucement et lentement les poignées, en veillant
à ne pas déséquilibrer ou déstabiliser l'outil.
• Déplacez l'outil à l'endroit voulu, à l'aide des roulettes.

FONCTIONNEMENT

COMMANDES
INTERRUPTEUR DE SÉCURITÉ MARCHE/ARRÊT
AVERTISSEMENT : avant d'appuyer sur le bouton Marche/
arrêt, vérifiez la conformité de l'installation et le bon
fonctionnement du carter de lame.
• Appuyez sur le bouton « I » pour faire démarrer l'outil.
• Appuyez sur le bouton « O » pour l'arrêter.
(Fig.26).
• Cette machine comprend un système de sécurité
permettant d'éviter la surcharge du moteur. Si le moteur est
en surcharge, l'interrupteur de surcharge s'enclenchera, ce
qui entraînera l'arrêt du moteur. Si cela se produit, appuyez
sur le bouton de surcharge, situé au-dessus du bouton on/
off pour réinitialiser la machine. (Fig. 26)
AVERTISSEMENT : ne faites jamais démarrer l'outil avant
d'avoir procédé aux vérifications et procédures de sécurité.

LEVER/BAISSER LA LAME DE LA SCIE

AVERTISSEMENT : ne procédez aux réglages de l'outil que
sur l'outil à l'ARRÊT et dont la lame s'est immobilisée.
Remarque : cet outil est muni d'une molette à double fonction.
Dans sa position « normale » (extérieure), la molette sert à lever ou
baisser la lame. Pousser la molette vers l'intérieur contre son ressort
de contrainte, l'engage dans une crémaillère à dents incurvées
intégrée au corps principal de l'outil. Ce système permet d'utiliser la
molette pour régler l'angle d'inclinaison/de chanfrein de la lame.
Pour faire monter ou descendre la lame :
• Veillez à ce que la molette soit dans sa position «normale ».
• Faites tourner la molette dans le sens antihoraire pour faire
descendre la lame (Fig. 27).
• Faites-la tourner dans le sens horaire pour la faire monter.

INCLINAISON DE LA LAME DE LA SCIE

La lame peut être inclinée vers la gauche jusqu'à 45°.
• Desserrez le mécanisme de verrouillage de l'inclinaison en
actionnant (ouvrant) le levier de verrouillage de l'inclinaison
(Fig. 28).
• Poussez la molette contre son ressort de contrainte, jusqu'à
ce qu'elle s'engage dans la crémaillère d'inclinaison.

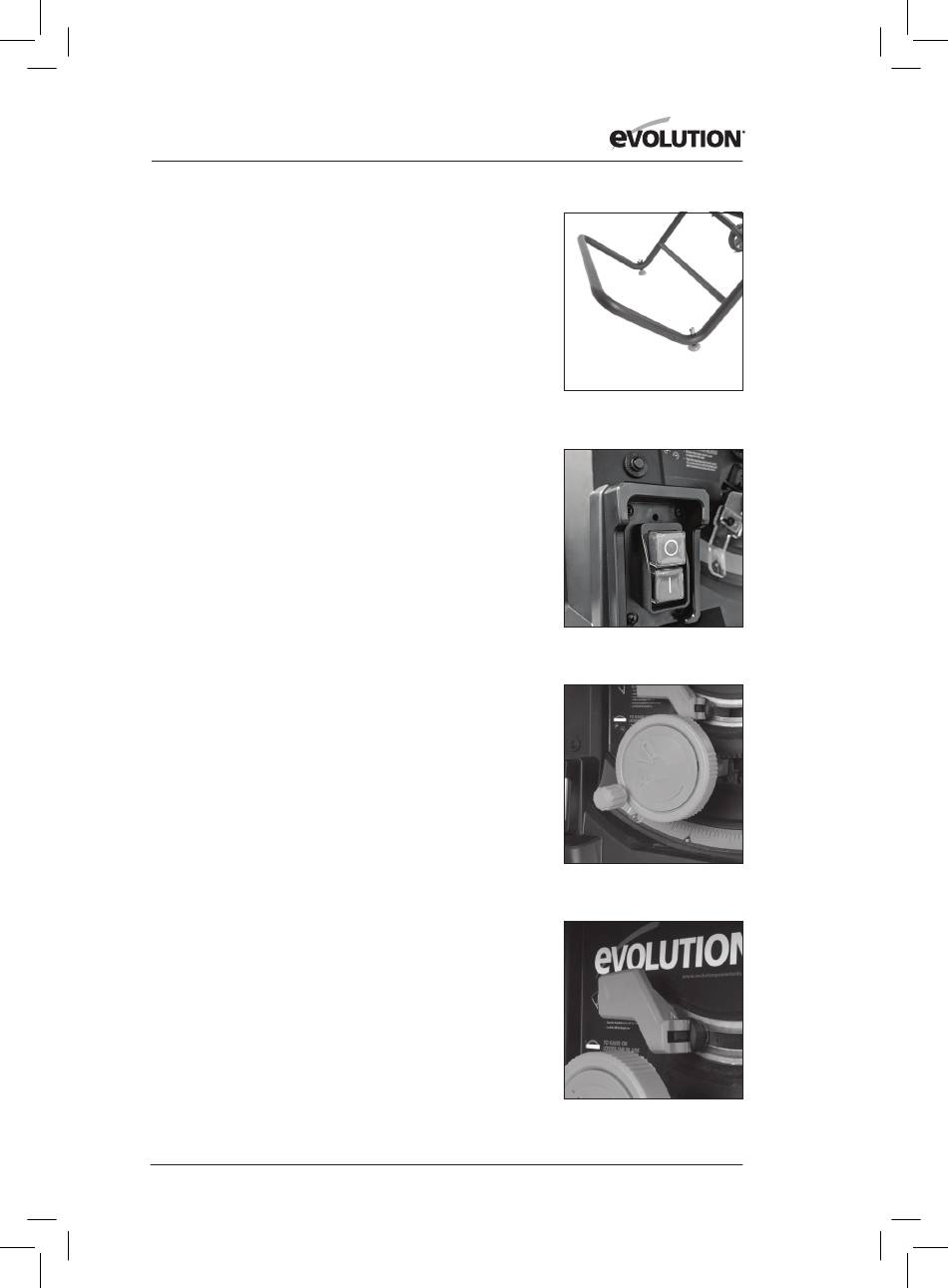

Fig. 25
