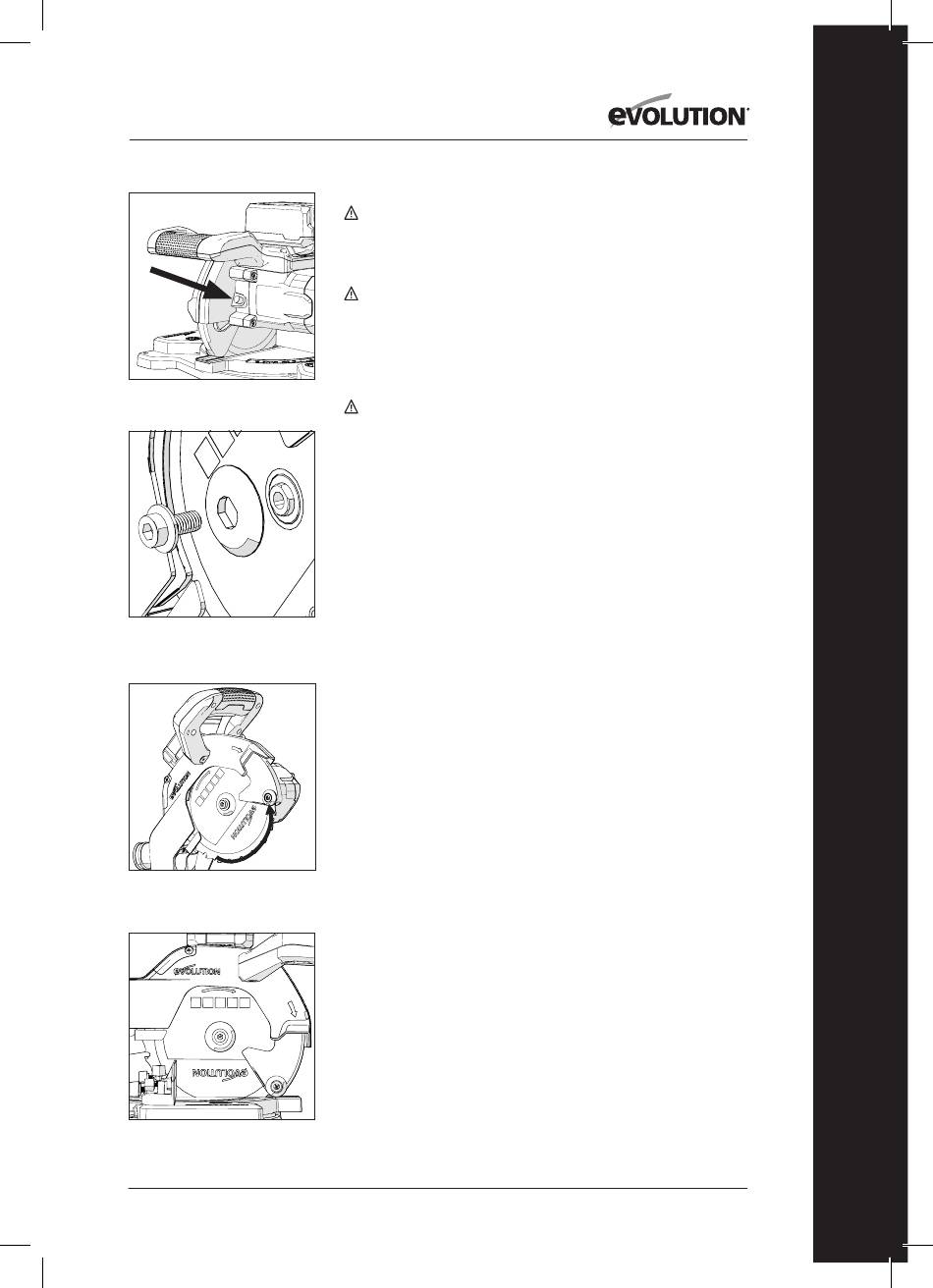

EINSETZEN ODER ENTFERNEN EINES SÄGEBLATTES
Warnung: Führen Sie diesen Vorgang nur durch, nachdem Sie die
Batterie aus dem Gerät genommen haben.
Hinweis: Es wird empfohlen, dass der Bediener bei der Handhabung
des Sägeblattes während der Installation oder beim Austausch des
Sägeblattes Schutzhandschuhe trägt.
Warnung: Verwenden Sie ausschließlich originale Evolution-
Sägeblätter oder ausdrücklich von Evolution Power Tools empfohlene
Sägeblätter, die für diese Maschine geeignet sind. Stellen Sie sicher,
dass die maximale Drehzahl des Sägeblattes größer als die Drehzahl des
Maschinenmotors ist.
Hinweis: Einsätze zur Verkleinerung der Sägeblattbohrung dürfen nur
gemäß den Herstelleranweisungen verwendet werden.
Warnung: Die Spindelschraube verfügt über ein Linksgewinde.
Drehen Sie sie im Uhrzeigersinn, um sie zu lösen. Drehen Sie sie
entgegen dem Uhrzeigersinn, um sie festzuziehen.
Halten Sie den Verriegelungsknopf der Spindel auf dem Motorgehäuse
gedrückt, während Sie die Spindelschraube mithilfe des mitgelieferten
Innensechskantschlüssels drehen, bis der Knopf vollständig im Schaft
steckt und diesen verriegelt. (Abb. 24). Fahren Sie anschließend mit
dem Entfernen der Spindelschraube und dem äußeren Sägeblattflansch
fort (Abb. 25). Lösen Sie den Dornverriegelungsknopf.
• Stellen Sie sicher, dass Sägeblatt und Sägeblattflansche sauber und
frei von jeglicher Verschmutzung sind.
• Der innere Sägeblattflansch sollte nicht entfernt werden. Wenn er
jedoch zum Zwecke einer Reinigung entfernt wird, muss er mit der
gleichen Ausrichtung wieder eingesetzt werden, in der er aus der
Maschine entfernt wurde.
Zum Einsetzen des Sägeblatts drehen Sie den unteren Sägeblattschutz
nach oben in den oberen Sägeblattschutz und halten den unteren
Sägeblattschutz in dieser Position (Abb. 26).
Setzen Sie das neue Sägeblatt auf den inneren Flansch und
vergewissern Sie sich, dass es korrekt auf der Flanschschulter sitzt.
Führen Sie anschließend den unteren Sägeblattschutz langsam wieder
in seine ursprüngliche geschlossene Position zurück.
Stellen Sie sicher, dass der Richtungspfeil auf dem Sägeblatt (A) mit dem
in den Uhrzeigersinn zeigenden Pfeil auf dem oberen Sägeblattschutz
(B) übereinstimmt (Abb. 27).
Hinweis: Die Sägeblattzähne sollten immer an der Vorderseite der Säge
nach unten zeigen.
Bringen Sie den äußeren Flansch (1) (flache Oberfläche auf die
Maschine) und die Spindelschraube (2) wieder an (Abb. 25).
Halten Sie den Verriegelungsknopf der Spindel auf dem Motorgehäuse
gedrückt, während Sie die Spindelschraube mithilfe des mitgelieferten
Innensechskantschlüssels anziehen, bis der Knopf vollständig im Schaft
steckt und diesen verriegelt. (Abb. 24).
Ziehen Sie die Spindelschraube mit mäßigem Kraftaufwand
an, jedoch nicht überdrehen. Vergewissern Sie sich, dass der
Innensechskantschlüssel entfernt und der Dornverriegelungsknopf
gelöst ist, bevor Sie die Maschine in Betrieb nehmen. Stellen Sie sicher,
dass der Sägeblattschutz vollständig funktionsfähig ist, bevor Sie die
Maschine verwenden.
