www.evolutionpowertools.com
B
A
11A + 11B
Rys.
12
Rys.
13
Rys.
14
Rys.

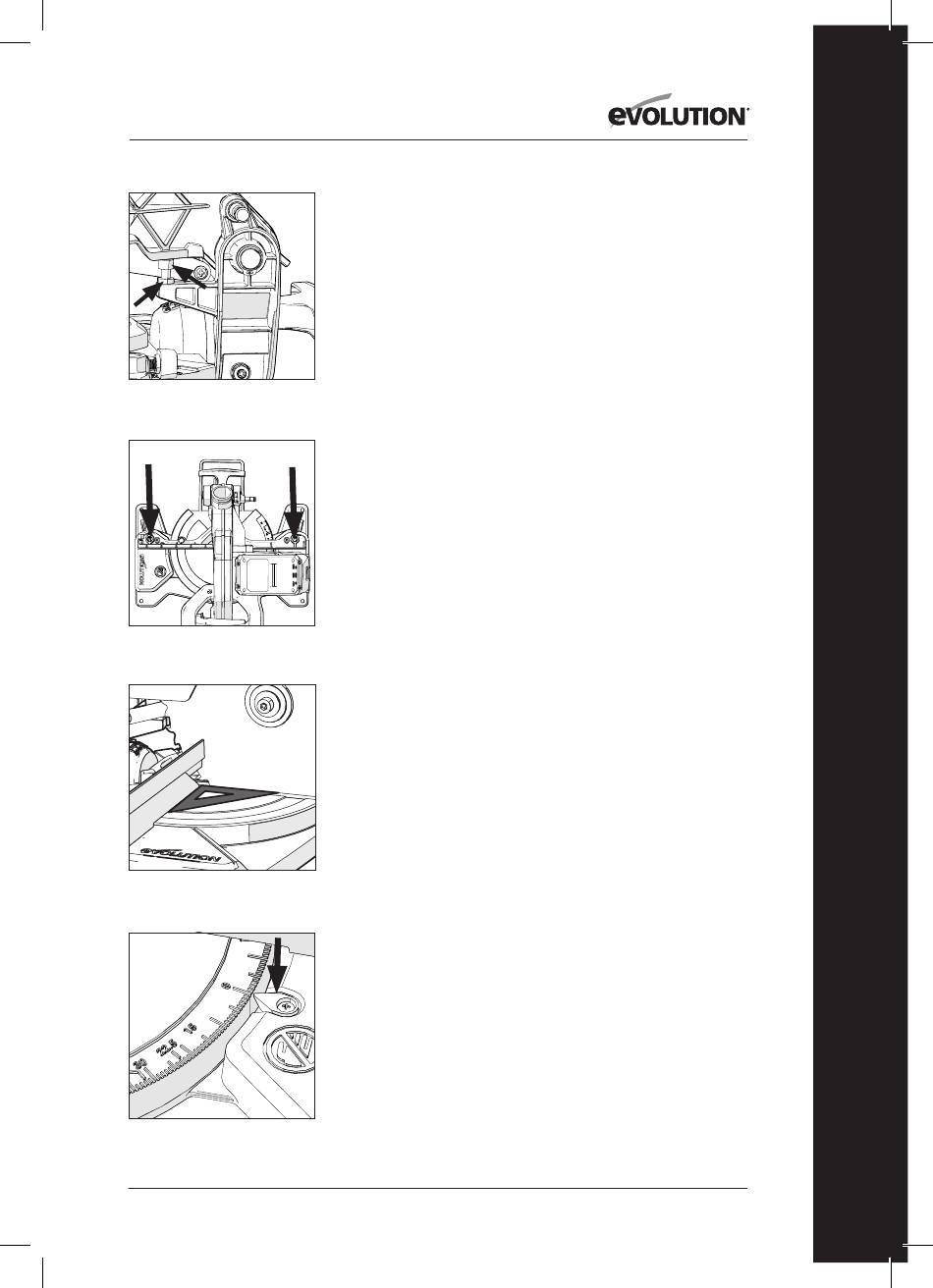

RUCH GŁOWICY TNĄCEJ
Regulacja ruchu głowicy tnącej w dół
Ruch głowicy tnącej w dół może zostać wyregulowany w celu uniknięcia
naruszenia części metalowej podstawy urządzenia. Należy obniżyć
głowicę tnącą i sprawdzić, czy ostrze wchodzi w kontakt z podstawą
urządzenia.
Jeśli ruch głowicy tnącej w dół wymaga regulacji, należy:
• za pomocą klucza płaskiego 10 mm (niezałączony) poluzować
nakrętkę blokującą śrubę regulującą ruch w dół (Rys. 11A).
• wykręcić śrubę regulującą (Rys. 11B) (ruchem przeciwnym do
kierunku ruchu wskazówek zegara) za pomocą klucza imbusowego
5 mm (nie załączony), aby zmniejszyć zasięg ruchu głowicy tnącej w
dół.
• wkręcić śrubę regulującą (ruchem zgodnym z kierunkiem ruchu
wskazówek zegara), aby zwiększyć zasięg ruchu głowicy tnącej w dół.
• dokręcić nakrętkę śruby regulującej po osiągnięciu odpowiedniego
zasięgu ruchu głowicy tnącej w dół.
WYRÓWNANIE OGRANICZNIKA
Ogranicznik należy wyrównać pod kątem 90° (kątem prostym)
względem prawidłowo zamontowanej tarczy. Ukos stołu obrotowego
musi być ustawiony pod kątem 0°.
Uwaga: Ogranicznik jest zamocowany do podstawy urządzenia w
otworach podłużnych za pomocą dwóch śrub imbusowych po obu
stronach ogranicznika (Rys. 12).
• Należy upewnić się, że głowica tnąca znajduje się w pozycji
zablokowanej, z bolcem blokującym wsuniętym całkowicie w
gniazdo. (Rys. 15).
• Należy umieścić ekierkę na stole, przykładając jeden krótszy bok
do ogranicznika, a drugi krótszy bok do tarczy (unikając kontaktu
z końcówkami z węglika wolframu) (Rys. 13).
• Powyższy krok należy powtórzyć z obu stron tarczy.
• Jeśli konieczna jest regulacja, należy poluzować śruby mocujące
ogranicznik za pomocą klucza imbusowego 5 mm (nie załączony).
• Należy ponownie ustawić ogranicznik w podłużnych otworach, aby
uzyskać odpowiednie ustawienie.
• Należy mocno dokręcić śruby imbusowe.
WSKAŹNIK I SKALA REGULACJI KĄTA UKOSU
Uwaga: Podwójna skala kąta ukosu znajduje się po prawej stronie stołu
obrotowego. Mały wskaźnik na podstawie urządzenia wskazuje wybrany
kąt (Rys. 14).
135
PL
