o mani alla lama.
• Prima di effettuare un taglio, eseguire una "prova a vuoto" con
l'utensile privo di batteria, in modo tale da osservare il percorso della
lama.
• Tenere le mani in posizione fino a che l'interruttore a pressione ON/
OFF non sia stato rilasciato e la lama sia completamente ferma.
REGOLAZIONE DEGLI ANGOLI DI PRECISIONE
Sul presente apparecchio è possibile effettuare diverse verifiche/
regolazioni.
L'operatore necessiterà di un set di squadre 45°/45°/90° (non in
dotazione) per effettuare tali verifiche e regolazioni.
ATTENZIONE: Le verifiche/regolazioni devono essere condotte
esclusivamente
con l'utensile privo di batteria.
ANGOLI DI SMUSSO (0° e 45°)
Regolazione di arresto smusso 0°
• Accertarsi che la testa da taglio sia nella posizione di blocco bassa
con il perno di bloccaggio completamente inserito nel proprio
alloggiamento (vedere Fig.15).
• Accertarsi che la testa da taglio sia in verticale, che poggi contro il
fermo e che l'indicatore di smusso indichi 0° sulla scala (Fig. 7).
• Posizionare la squadra sul banco con un bordo accostato al banco
stesso e l'altro lato corto contro la lama (evitando le punte TCT dei
denti della lama) (Fig. 8).
• Qualora la lama non si trovi a 90° (in angolo retto) con il banco di
bisello, sarà necessaria la sua regolazione.
• Allentare la maniglia di blocco smusso e inclinare
a sinistra la testa da taglio.
• Allentare il controdado sulla vite di regolazione dell'angolo di smusso
con una chiave a tubo da 10 mm e una chiave esagonale da 3 mm
(non in dotazione) (Fig. 9).
• Utilizzare una chiave esagonale per girare la vite in un senso o
nell'altro e regolare l'angolo della lama.
• Riportare la testa da taglio in posizione verticale e
verificare nuovamente l'allineamento angolare con la squadra.
• Ripetere i passi precedenti fin quando non sia
raggiunto il corretto allineamento angolare.
• Serrare fermamente il controdado di regolazione dell'angolo di
smusso.
Regolazione di arresto smusso 45°
• Allentare la maniglia di blocco smusso e inclinare la testa da taglio
completamente a sinistra finché non si blocchi sul fermo a 45°.
• Utilizzare il set di squadre (evitando le punte TCT dei denti della
lama) e verificare che la lama sia a 45° rispetto al banco.
• Qualora la lama della sega non sia in perfetto allineamento
sarà necessario effettuare una regolazione.
• Riportare la testa da taglio nella sua posizione verticale.
• Allentare il controdado sulla vite di regolazione dell'angolo di
smusso a 45° con una chiave a tubo da 10 mm e una chiave
esagonale da 3 mm (non in dotazione).
• Utilizzare una chiave esagonale per intervenire in avanti e indietro
sulla vite di regolazione in base alle esigenze (Fig. 10).
• Inclinare la testa da taglio fino a 45° e verificare nuovamente
l'allineamento con la squadra.
• Ripetere i precedenti passi fin quando non sia raggiunto il corretto
allineamento angolare.
www.evolutionpowertools.com

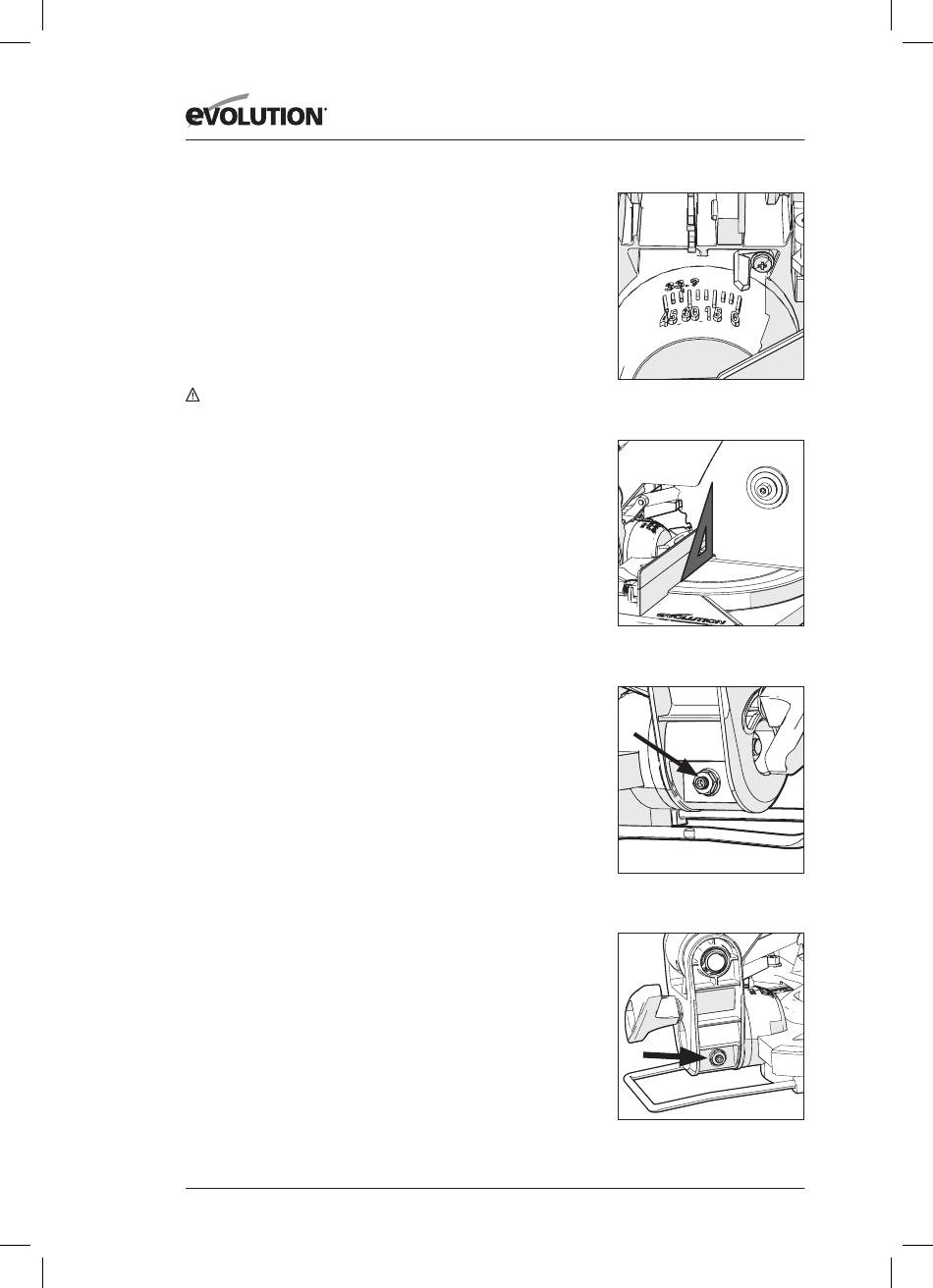

Fig. 7
Fig. 8
Fig. 9
Fig. 10
