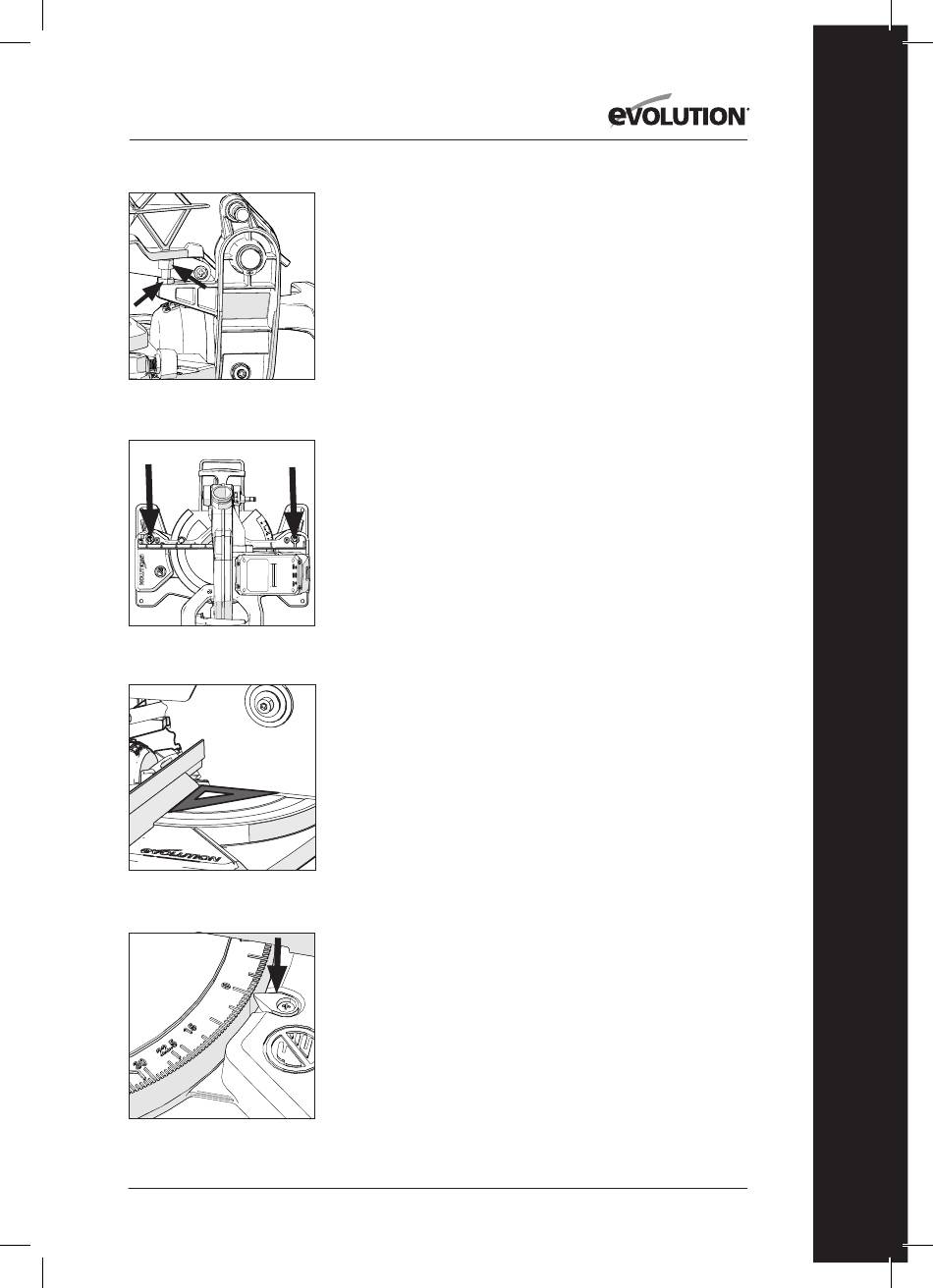

Fig. 11A + 11B
Fig. 12
Fig. 13
Fig. 14
• Serrare fermamente il controdado della vite di regolazione una volta
raggiunto l'allineamento.
MOVIMENTO DELLA TESTA DA TAGLIO
Regolazione del movimento verso il basso della testa da taglio
Per evitare che la lama entri in contatto con qualunque parte della base
metallica dell'utensile, il movimento verso il basso della testa da taglio
può essere regolato. Abbassare la testa da taglio e controllare se si
verifica il contatto della lama con la base dell'utensile.
Qualora il movimento verso il basso della testa da taglio necessiti di
essere regolato:
• Allentare il controdado sulla vite di regolazione del movimento verso
il basso con una chiave a tubo da 10 mm (non in dotazione) (Fig.
11A).
• Girare la vite di regolazione (Fig. 11B) in fuori (verso antiorario) con
una chiave esagonale da 5 mm (non in dotazione) per diminuire il
movimento verso il basso della testa da taglio.
• Girare la vite di regolazione verso l'interno (senso orario) per
aumentare il movimento verso il basso della testa da taglio.
• Serrare il controdado della vite di regolazione quando si raggiunge il
livello desiderato di movimento verso il basso della testa da taglio.
ALLINEAMENTO DELLA BATTUTA
La battuta deve essere allineata a 90° (angolo retto) con una lama
installata in maniera corretta. Il banco girevole deve essere impostato a
0° dell'angolo di bisello.
Avvertenza: La battuta è assicurata alla base dell'utensile con due viti
a testa esagonale posizionate alle due estremità della battuta stessa
attraverso aperture allungate (Fig. 12).
• Accertarsi che la testa da taglio sia nella posizione di blocco bassa
con il perno di bloccaggio completamente inserito nel proprio
alloggiamento (Fig. 15).
• Posizionare la squadra sul banco con un bordo accostato alla battuta
e l'altro lato corto contro la lama (evitando le punte TCT dei denti
della lama) (Fig. 13).
• Ripetere su entrambi i lati della lama.
• Qualora sia necessaria la regolazione, allentare le due viti di aggancio
della battuta con una chiave esagonale da 5 mm (non in dotazione).
• Riposizionare la battuta nei suoi alloggiamenti a forma allungata
finché non sia raggiunto l'allineamento.
• Serrare saldamente le viti a testa esagonale.
INDICATORE E SCALA GONIOMETRICA DI BISELLO
Avvertenza: Un goniometro a doppia scala di bisello si trova stampato
sul lato destro del banco girevole. Un piccolo indicatore inserito nella
base dell'utensile segnala l'angolo selezionato (Fig. 14).
