17
Rys.
18
Rys.
19
Rys.
PRZEKRAWANIE
Ten rodzaj cięcia stosuje się głównie podczas cięcia materiałów o małym
lub wąskim przekroju. Głowicę tnącą dociska się delikatnie w dół
w celu przecięcia przedmiotu obróbki.
• Należy umieścić przedmiot obróbki na stole i przy ograniczniku oraz
jeżeli trzeba, przymocować go za pomocą zacisków.
• Należy chwycić za uchwyt do cięcia.
• Należy włączyć silnik i zaczekać, aż ostrze osiągnie prędkość
maksymalną.
• Należy obniżyć uchwyt do cięcia i przeciąć przedmiot obróbki.
• Należy pozwolić, żeby prędkość tarczy wykonała zadanie. Nie ma
potrzeby zbyt mocnego dociskania uchwytu do cięcia.
• Po wykonaniu cięcia należy zwolnić przełącznik zapłonu ON/OFF.
• Należy zaczekać, aż tarcza całkowicie się zatrzyma.
• Należy pozwolić głowicy tnącej unieść się się do pozycji górnej.
Dolna osłona tarczy musi całkowicie zakrywać zęby tarczy. Zanim
opuszczony zostanie uchwyt tnący, głowica tnąca musi zablokować
się w pozycji górnej.
• Należy zdjąć przedmiot obróbki z maszyny.

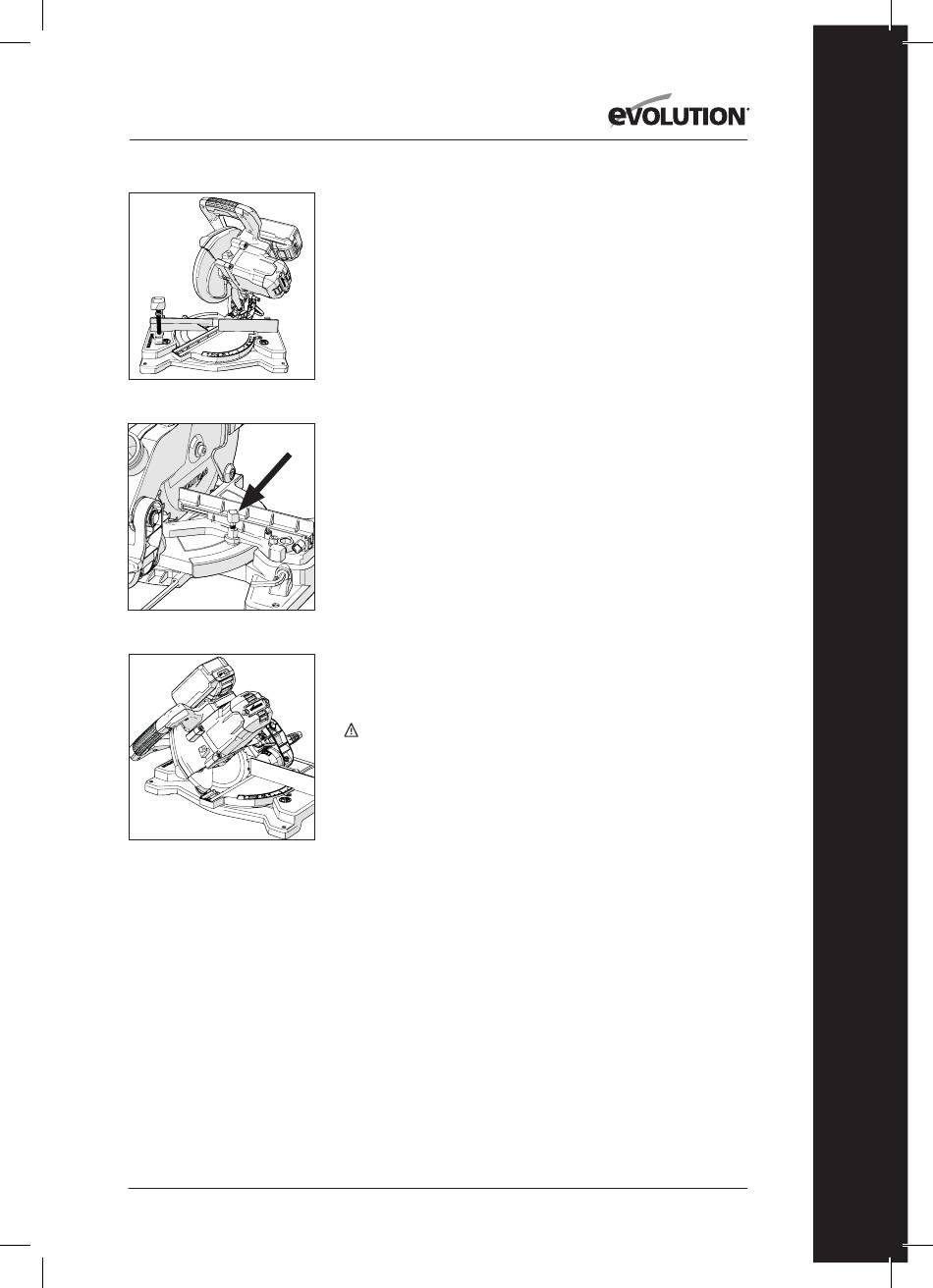

CIĘCIE UKOŚNE (Rys. 17)
Stół obrotowy w tym urządzeniu może zostać obrócony do 45° w lewo
lub w prawo ze swojej normalnej pozycji cięcia poprzecznego (ukos 0°).
Progi domyślne 45°, 30°, 22,5°, 15° i 0° znajdują się zarówno po prawej,
jak i po lewej stronie.
• Należy poluzować śrubę blokującą ukos (Rys. 18) , obracając ją w
kierunku przeciwnym do ruchu wskazówek zegara.
• Należy obrócić stół obrotowy do odpowiedniego kąta. Wskaźnik kąta
ukosu został umieszczony na stole obrotowym,
aby wspomóc odpowiednie ustawienie.
• Należy dokręcić śrubę blokującą ukos
po uzyskaniu odpowiedniego kąta.
OSTRZEŻENIE: Dokręcanie śruby blokującej ukos nawet po
wybraniu progu domyślnego jest ważną i dobrą praktyką.
PRZECHYLANIE GŁOWICY TNĄCEJ DO CIĘCIA SKOŚNEGO
Cięcia skośne (Rys. 19) wykonuje się przy ustawieniu stołu obrotowego
pod kątem ukosu 0°.
Uwaga: Konieczne może okazać się wyregulowanie górnej części
ogranicznika, aby zapewnić odpowiednią przestrzeń dla poruszającej
się głowicy tnącej. (Zobacz stronę 15)
Głowicę tnącą można przechylać od ustawienia normalnego 0° (pozycja
prostopadła) do pozycji pochylonej pod kątem maks. 45° tylko od
pozycji prostopadłej w lewo.
