APOYO DE PIEZAS DE TRABAJO LARGAS

El extremo libre de una pieza de trabajo larga se debe apoyar a la misma
altura que la mesa de la máquina. El operador debería considerar usar
un soporte de pieza de trabajo remoto si se considera necesario.

INSTALAR O DESMONTAR UNA HOJA

Advertencia: Realice esta operación tan solo con la batería retirada
de la máquina.
Nota: Se recomienda que el operador lleve guantes protectores cuando
manipule la hoja durante la instalación o cuando cambie la hoja de la
máquina.
Advertencia: Utilice únicamente hojas Evolution auténticas o
aquellas recomendadas específicamente por Evolution Power Tools
y que se hayan diseñado para esta máquina. Asegúrese de que la
velocidad máxima de la hoja es superior a la velocidad del motor de la
máquina.
Nota: Los insertos de reducción del orificio de la hoja solo se deben
usar de acuerdo con las instrucciones del fabricante.
Advertencia: El tornillo del eje tiene una rosca a la izquierda.
Gírelo en sentido horario para aflojarlo. Gírelo en sentido antihorario
para apretarlo.

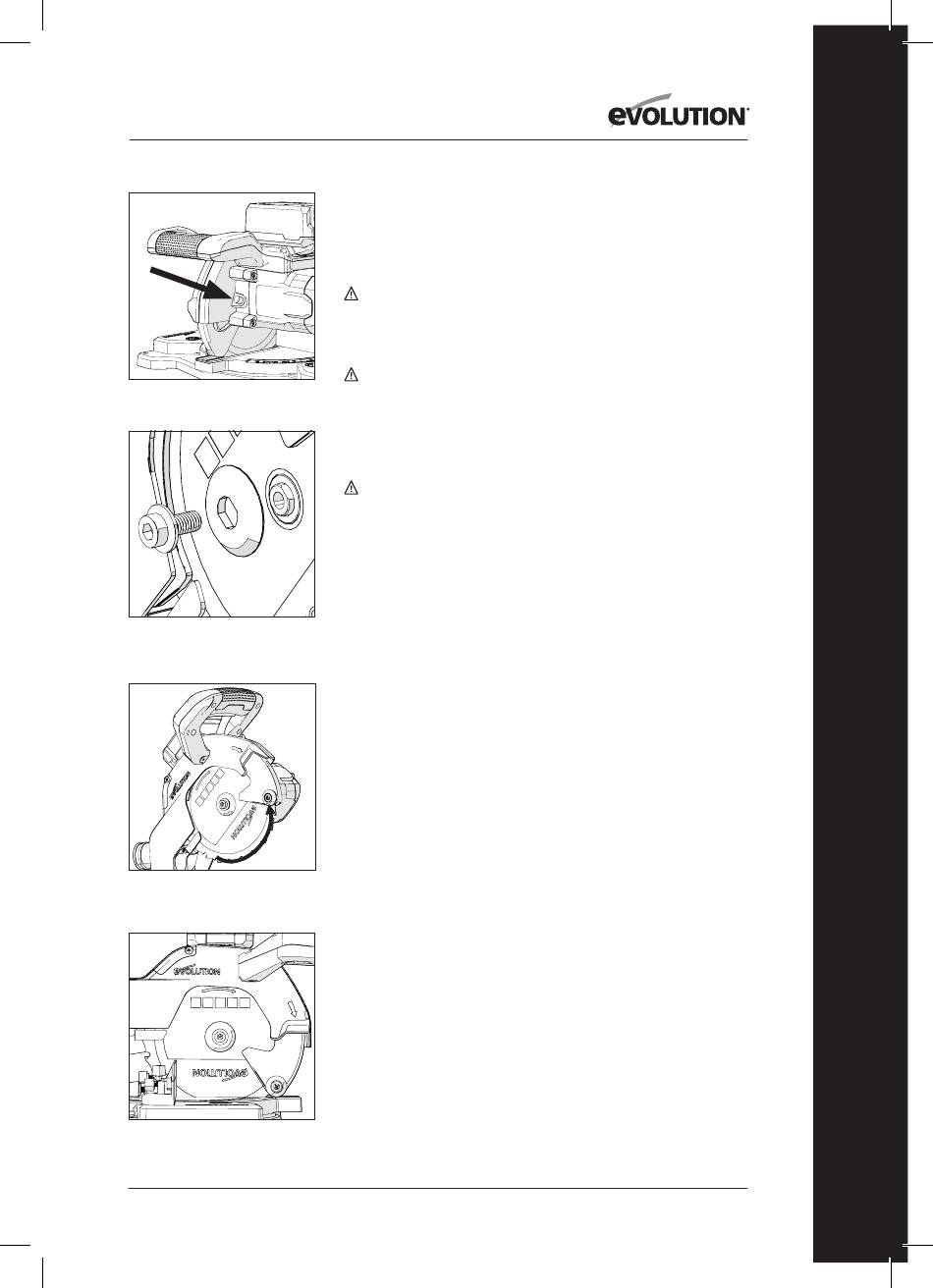

Pulse y mantenga pulsado el botón del seguro del eje en la carcasa del
motor mientras gira el tornillo del eje usando la llave Allen suministrada
hasta que el botón esté completamente dentro del eje y lo bloquee
(Fig. 24). Siga retirando el tornillo del eje y la brida exterior de la hoja
(Fig. 25). Suelte el botón del seguro del eje.
• Asegúrese de que la hoja y las bridas de la hoja están limpias y libres
de contaminación.
• La brida interior de la hoja debería dejarse en su lugar, pero si se
retira para la limpieza se debe volver a colocar de la misma forma en
que se retiró de la máquina.
Para insertar la hoja, gire la protección inferior de la hoja hacia arriba
dentro de la protección superior de la hoja y sujete la protección inferior
de la hoja en esa posición (Fig. 26).
Instale la nueva hoja en la brida interior y asegúrese de que esté
asentada correctamente sobre el resalte de la brida. Después, devuelva
lentamente la protección inferior de la hoja de nuevo a su posición
cerrada original.
Asegúrese de que la flecha de rotación en la hoja (A) coincida con la
flecha de rotación en sentido horario de la protección superior (B)
(Fig. 27).
Nota: Los dientes de la hoja siempre deben apuntar hacia abajo en la
parte delantera de la sierra.
Instale la brida exterior (1) (cara plana sobre la máquina) y el tornillo de
eje (2) (Fig. 25).
Pulse y mantenga pulsado el botón del seguro del eje en la carcasa
del motor mientras aprieta el tornillo del eje usando la llave Allen
suministrada hasta que el botón esté completamente dentro del eje y lo
bloquee (Fig. 24).
Apriete el tornillo del eje usando una fuerza moderada, sin apretarlo en
exceso. Asegúrese de retirar la llave Allen y de que se haya soltado el
botón del seguro del eje antes del funcionamiento. Asegúrese de que
la protección de la hoja sea completamente funcional antes de usar la
máquina.
