Abrutschen in den Schneidweg des Sägeblattes geraten könnten.
• Führen Sie vor dem ersten Schnittversuch einen Probelauf ohne
Batterie durch, um den Schneidweg des Sägeblattes zu beobachten.
• Halten Sie Ihre Hände so lange in ihrer Position, bis der AN/AUS-
Auslöseschalter freigegeben wurde und das Sägeblatt vollständig
stillsteht.
ANPASSUNG DER PRÄZISIONSWINKEL
An dieser Maschine können zahlreiche Überprüfungen/Anpassungen
vorgenommen werden.
Zur Durchführung dieser Kontrollen und Anpassungen benötigt
der Bediener ein 45°/45°/90°-Zeichendreieck (nicht im Lieferumfang
enthalten).
WARNUNG: Überprüfungen/Einstellungen dürfen nur bei
entfernter Batterie durchgeführt werden.

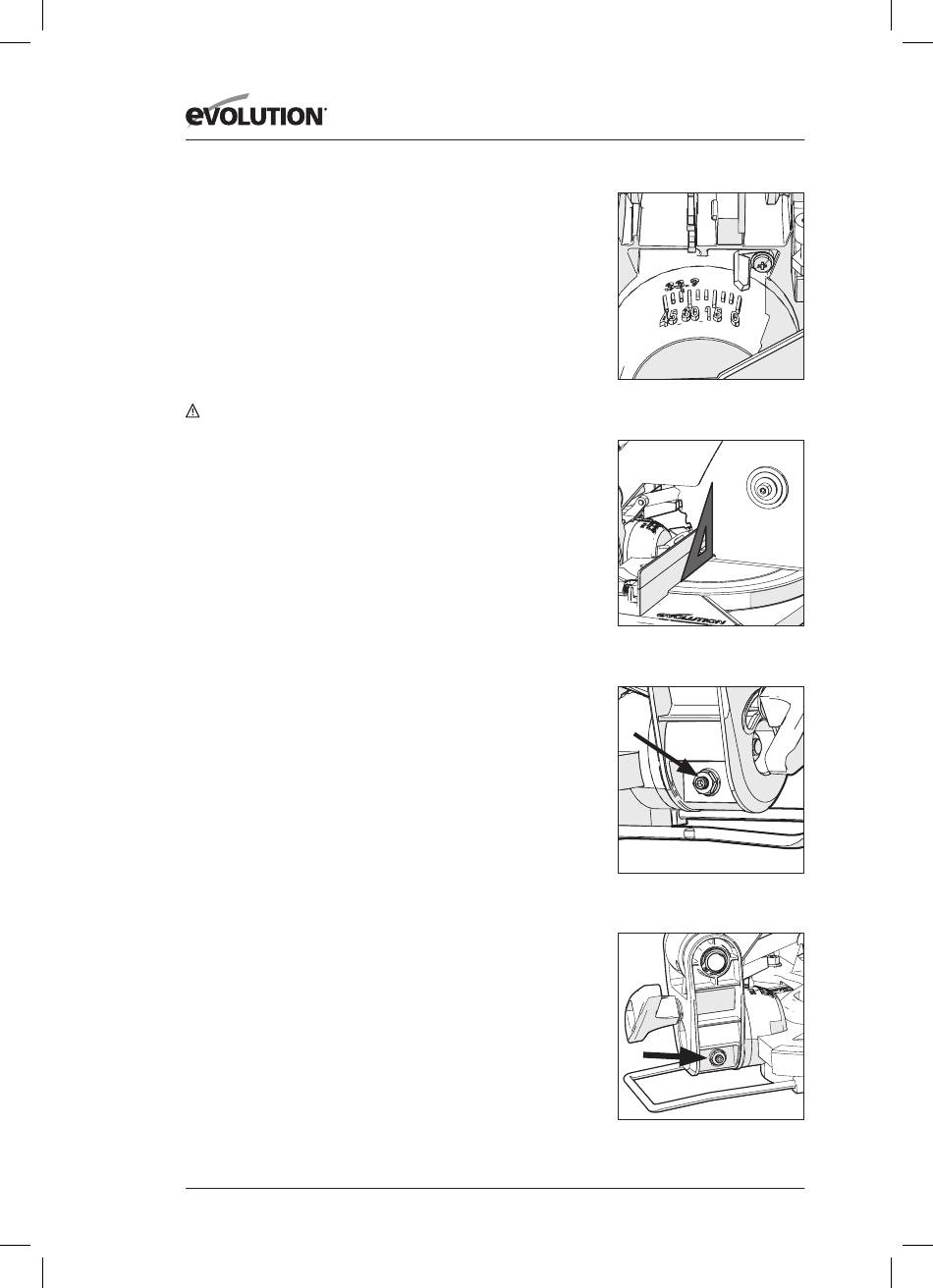

ANSCHRÄGWINKEL (0° & 45°)
0° Schräganschlaganpassung
• Vergewissern Sie sich, dass sich der Schneidkopf in der gesperrten
Position befindet. Dabei muss der Verriegelungsbolzen vollständig in
seiner Halterung eingerastet sein (Abb.15).
• Stellen Sie sicher, dass der Schneidkopf aufrecht gegen seinen
Anschlag steht und dass der Schrägzeiger 0° auf der Skala anzeigt
(Abb. 7).
• Legen Sie das Zeichendreieck so auf den Tisch, dass eine kurze Seite
am Tisch und die andere kurze Seite am Sägeblatt anliegt (ohne
dabei die TCT-Spitzen der Sägeblattzähne zu berühren) (Abb. 8).
• Falls das Sägeblatt nicht in einem 90° (rechten) Winkel zum
Kappsägentisch steht, ist eine Anpassung erforderlich.
• Lösen Sie den Verriegelungsgriff der Schräge und neigen Sie den
Schneidkopf nach links.
• Lösen Sie die Kontermutter an der Einstellschraube für den
Schrägwinkel mit einem 10-mm-Maulschlüssel und einem 3-mm-
Innensechskantschlüssel (nicht im Lieferumfang enthalten) (Abb. 9).
• Verwenden Sie den Innensechskantschlüssel, um die Schraube
hinein-oder herauszudrehen und so den Blattwinkel anzupassen.
• Führen Sie den Schneidkopf in seine aufrechte Position zurück
und prüfen Sie erneut die winkelige Ausrichtung auf das
Zeichendreieck.
• Wiederholen Sie die obenstehenden Schritte, bis die korrekte
Winkelausrichtung erzielt wurde.
• Ziehen Sie die Kontermutter an der Einstellschraube für den
Schrägwinkel wieder sicher fest.
45° Schräganschlaganpassung
• Lösen Sie den Verriegelungsgriff der Schräge und neigen Sie den
Schneidkopf vollständig nach links, bis er am 45°-Anschlag anliegt.
• Verwenden Sie ein Zeichendreieck (ohne dabei die TCT-Spitzen der
Sägeblattzähne zu berühren) und prüfen Sie, dass das Sägeblatt im
45°-Winkel zum Tisch steht.
• Falls das Sägeblatt nicht korrekt ausgerichtet ist, ist eine Anpassung
erforderlich.
• Führen Sie den Schneidkopf in seine aufrechte Position zurück.
• Lösen Sie die Kontermutter an der Einstellschraube der 45°-Schräge
mit einem 10-mm-Schraubenschlüssel und einem 3-mm-
Innensechskantschlüssel (nicht mitgeliefert).
• Verwenden Sie einen Innensechskantschlüssel, um die
Einstellschraube je nach Bedarf nach innen oder außen zu verstellen
(Abb. 10).
