Fig. 24
1
2
Fig. 25
Fig. 26
A
B
Fig. 27

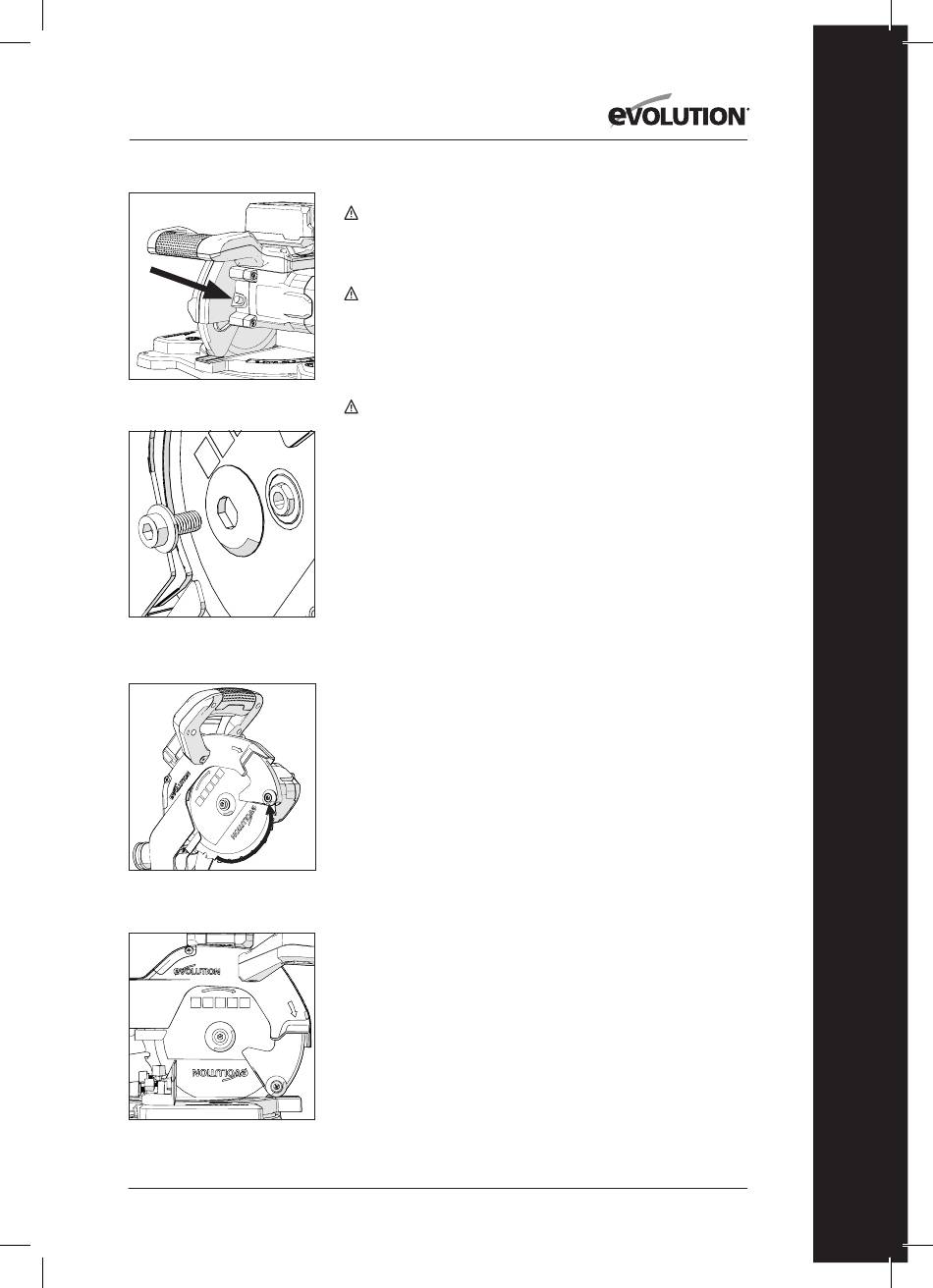

INSTALLARE O RIMUOVERE UNA LAMA
Attenzione: Effettuare la presente procedura esclusivamente con la
batteria rimossa dall'utensile.
Avvertenza: Si consiglia all'operatore di valutare l'utilizzo di guanti
protettivi durante il maneggiamento della lama nelle fasi di installazione
o sostituzione della stessa.
Attenzione: Utilizzare esclusivamente lame originali Evolution o
lame espressamente raccomandate da Evolution Power Tools e che
siano progettate per il presente utensile. Accertarsi che la velocità
massima della lama sia più elevata di quella del motore dell'utensile.
Avvertenza: I riduttori del foro delle lama devono essere utilizzati
esclusivamente
in accordo con le istruzioni dei produttori.
Attenzione: La vite del mandrino è dotata di filettatura a sinistra.
Girare in senso orario per allentare. Girare in senso antiorario per
stringere.
Spingere e continuare a esercitare pressione sul pulsante di blocco
del mandrino mentre si gira la vite del mandrino stesso con la chiave
esagonale in dotazione finché il pulsante non si inserisca del tutto
nell'albero motore, bloccandolo (Fig. 24). Continuare a rimuovere la
vite del mandrino e la flangia esterna della lama
(Fig. 25). Rilasciare il pulsante di blocco mandrino.
• Assicurarsi che la lama e le flange della lama siano pulite e libere da
detriti di qualsiasi tipo.
• La flangia interna della lama dovrebbe rimanere in posizione,
tuttavia, qualora sia necessario rimuoverla per pulirla, deve essere
ricollocata a posto per il medesimo verso per il quale è stata estratta.
Per inserire la lama ruotare il coprilama inferiore verso quello superiore
e tenere il primo in tale posizione (Fig. 26).
Installare la nuova lama sulla flangia interna assicurandosi che sia
posizionata adeguatamente sulla base della flangia stessa, e quindi
rilasciare lentamente il coprilama inferiore nella sua posizione originaria
di chiusura.
Accertarsi che la freccia di rotazione sulla lama (A) combaci con la
freccia di rotazione in senso orario sul coprilama superiore (B) (Fig. 27).
Avvertenza: I denti della lama devono sempre essere indirizzati in
avanti verso il lato anteriore della sega.
Installare la flangia esterna (1) (lato piatto sull'utensile) e la vite del
mandrino (2) (Fig. 25).
Spingere e continuare a esercitare pressione sul pulsante di blocco del
mandrino mentre si stringe la vite del mandrino stesso con la chiave
esagonale in dotazione finché il pulsante non si inserisca del
nell'albero motore, bloccandolo (Fig. 24).
Serrare la vite del mandrino con moderata forza, ma non avvitare
eccessivamente. Prima di avviare l'utensile, accertarsi che la chiave
esagonale sia rimossa e che il pulsante di blocco del mandrino sia
rilasciato. Accertarsi che il coprilama sia del tutto operativo prima di
utilizzare l'utensile.
