MONTAŻ I PRZYGOTOWANIE
(7.1)

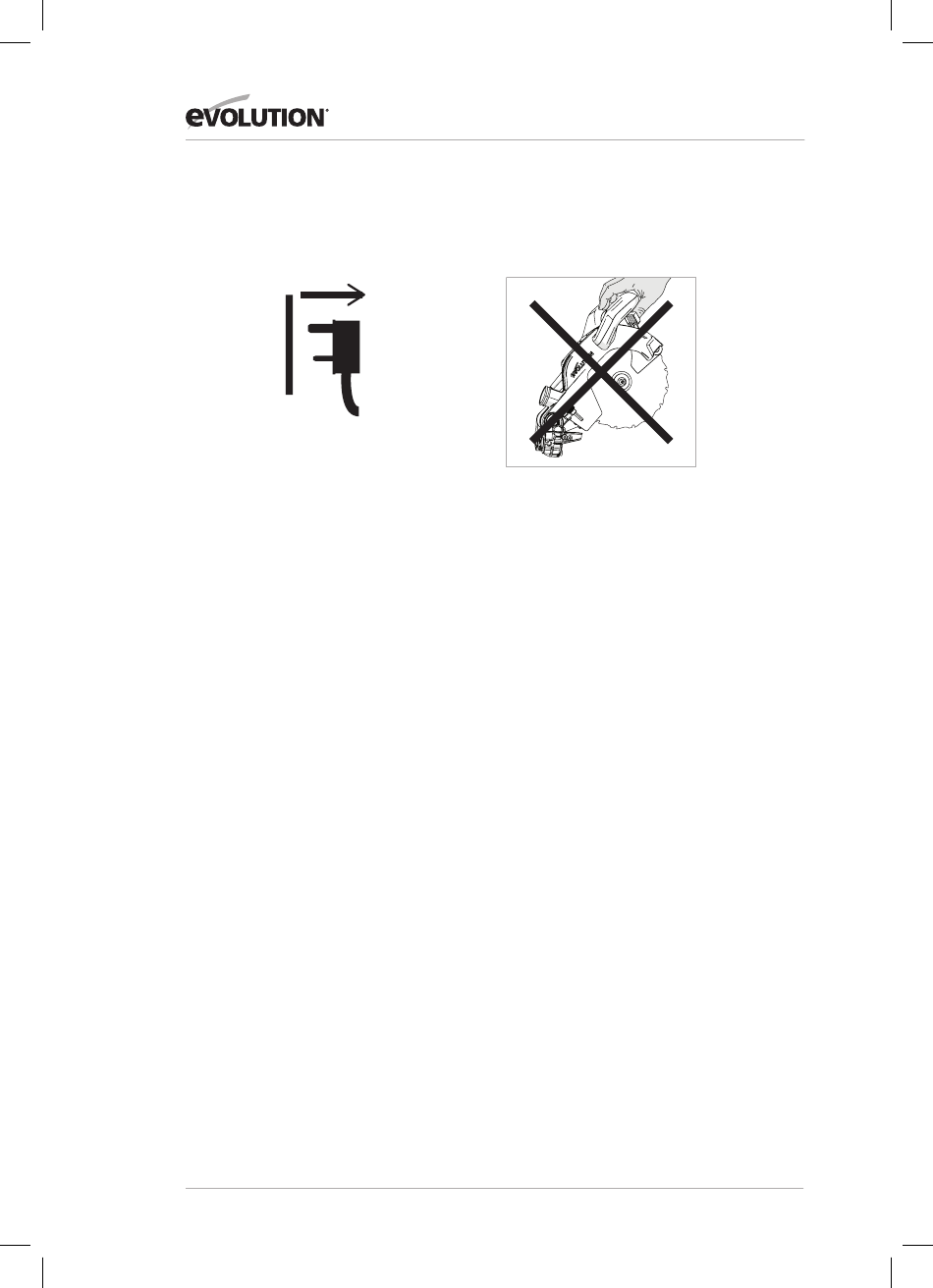

OSTRZEŻENIE: Przed zmianą ustawień
zawsze należy odłączyć urządzenie od źródła
zasilania.
Aby maszyna była gotowa do użytku należy
dokonać niewielkich czynności montażowych.
Montując urządzenie, właściciel/operator
zyska wartościowy wgląd w zaawansowane
funkcje ukośnicy. Pozwoli to operatorowi na
wykorzystanie pełnego potencjału urządzenia,
kiedy będzie już gotowe do użytku.
Uwaga: Należy przeanalizować schematy
przedstawiające zmontowane urządzenie.
Pozwolą one na uzyskanie pełniejszego wglądu w
urządzenie, co pomoże w procesie montażu.
NARZĘDZIA POTRZEBNE
DO MONTAŻU I REGULACJI
Klucz imbusowy - załączony i umieszczony w
przeznaczonym mu schowku na urządzeniu.
(Rys. 1)
Wkrętak płaski - nie załączony.
Klucz płaski 10 mm - nie załączony.
Klucz imbusowy 5 mm - nie załączony.
Uwaga: Proces montażu jest jednorazowy.
Po zakończeniu montażu nie należy podejmować
prób rozmontowania urządzenia.
Tarcza oraz inne drobne części również powinny
być zamontowane przez właściciela/operatora.
Uwaga: Kontrola bezpieczeństwa musi zostać
przeprowadzona po zakończeniu montażu i przed
użyciem urządzenia - patrz strona 138.
www.evolutionpowertools.com
OSTRZEŻENIE: Pod żadnym pozorem nie wolno
podłączać głowicy tnącej do źródła zasilania
i podejmować próby użycia jej jako ręcznej
pilarki.
NALEŻY ZAPOZNAĆ SIĘ Z CZĘŚCIAMI
Są cztery (4) główne części wymagające montażu
(włącznie z tarczą) oraz dwie (2) inne mniejsze
części wymagające podłączenia. Dodatkowo
należy zamontować tarczę (załączona).
• Stół obrotowy i szyja skosu (Rys. 2)
• Prowadnice posuwu (Rys. 3)
• Głowica tnąca (w zablokowanej pozycji po
wyjęciu z opakowania) (Rys. 4)
• Tarcza (Rys. 5)
Uwaga: Tarczę należy zamontować na końcu.
Należy zamontować ją dopiero po zakończeniu
procesu montażowego i po przeprowadzeniu
kontroli bezpieczeństwa montażu -
patrz strona 138.
POKRĘTŁO BLOKOWANIA UKOSU (Rys. 6)
Króciec z gwintem pokrętła blokowania ukosu
przechodzi przez otwór w uchwycie blokowania
ukosu (Rys. 7) i wkręca się w wewnętrznie
gwintowaną szyjkę w podstawie urządzenia.
SZYJA SKOSU
Uwaga: Szyja skosu zamontowana jest do
stołu obrotowego. Szyja skosu powinna zostać
wyregulowana do pozycji 0°.
• Należy poluzować śrubę blokady skosu,
używając uchwytu blokady skosu. (Rys. 8)
• Należy przekręcić szyję do pozycji pionowej, tak
aby opierała się o próg 0 stopni.
• Należy dokręcić uchwyt blokady skosu.
