3-102 CIRCUIT D'ALIMENTATION (EFI)
Actionneur de papillon de soupape d'échappement (code d'entretien 63)

Inspection de tension de sortie

•
Déposez:
Selle avant (voir Dépose de la selle avant dans le cha-
pitre Châssis)
•

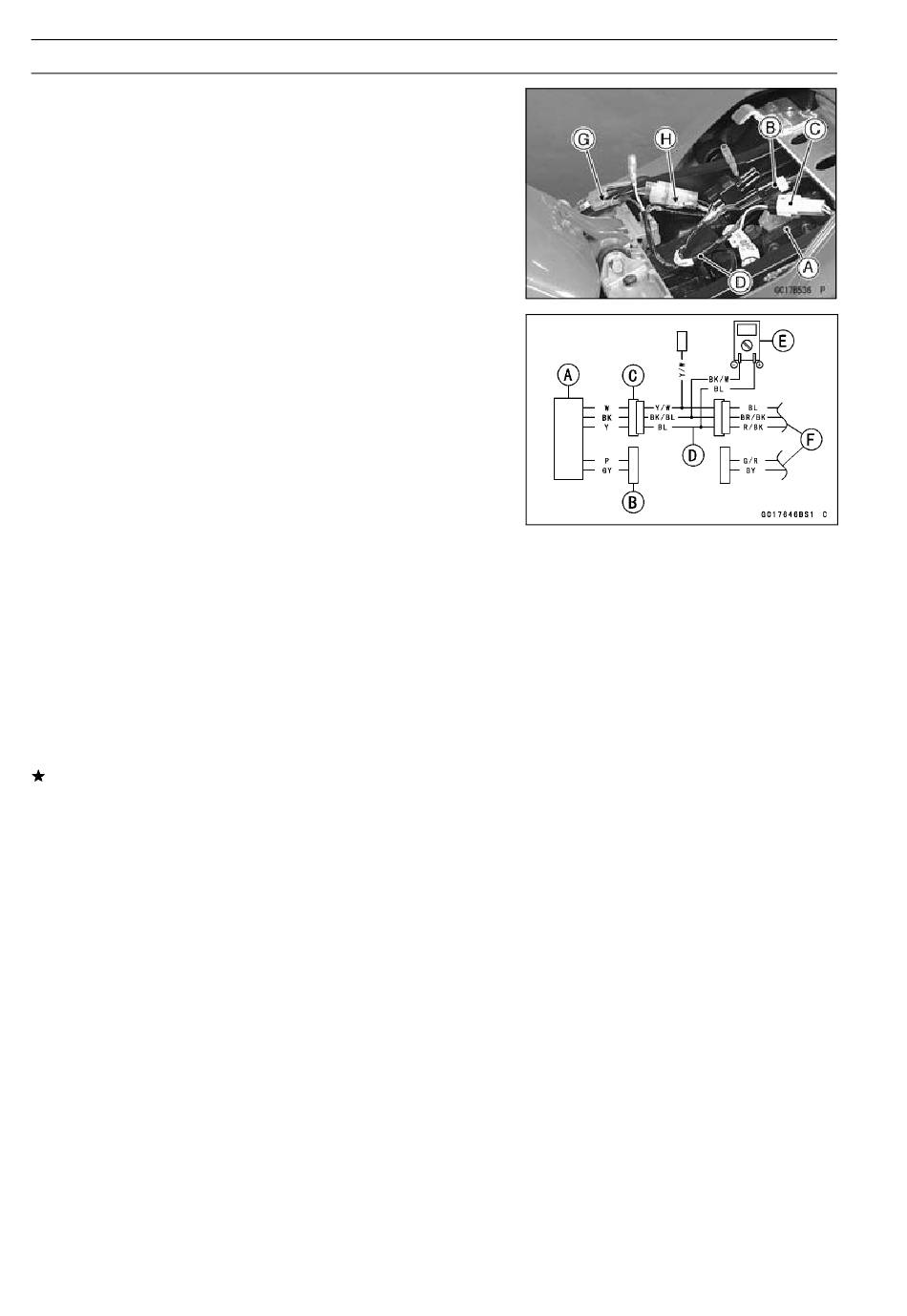

Mesurez la tension de sortie au connecteur à trois
broches de l'actionneur du papillon de la soupape
d'échappement [A] lorsque la poulie est en position
initiale comme suit.
•
Débranchez:
Connecteur à deux broches [B]
Connecteur à trois broches [C]
•
Connectez un adaptateur [D] entre les connecteurs à trois
broches et le voltmètre numérique [E].
Faisceau principal [F]
Outil spécial -
Adaptateur de réglage de capteur de pa-
pillon: 57001-1400
Connexions
Appareil de
mesure (+) →
Compteur (–)→ Câble BK/BL [H] dans l'adaptateur
•
Allumez le contacteur d'allumage et attendez que la pou-
lie s'arrête.
•
Eteignez le contacteur d'allumage et attendez que la pou-
lie s'arrête.
Tension de sortie de l'actionneur (position initiale de la
poulie)
Norme: 3,46 – 3,76 V
Si la tension de sortie est hors-normes, enlevez l'action-
neur et vérifiez l'unité de position initiale de la poulie (voir
Installation de l'actionneur de soupape de papillon dans
cette section).
Câble BL [G] dans l'adaptateur (câble
Y de l'actionneur)
(câble BK de l'actionneur)
