BAW M12MI-BLC35C-S04G und BAW M12MH-BLC70G-S04G
Induktiver Abstandssensor
3

Aufbau und Funktion

BAW M12MI-BLC35C-S04G
49.5
17
Anzugsdrehmoment: 10 Nm

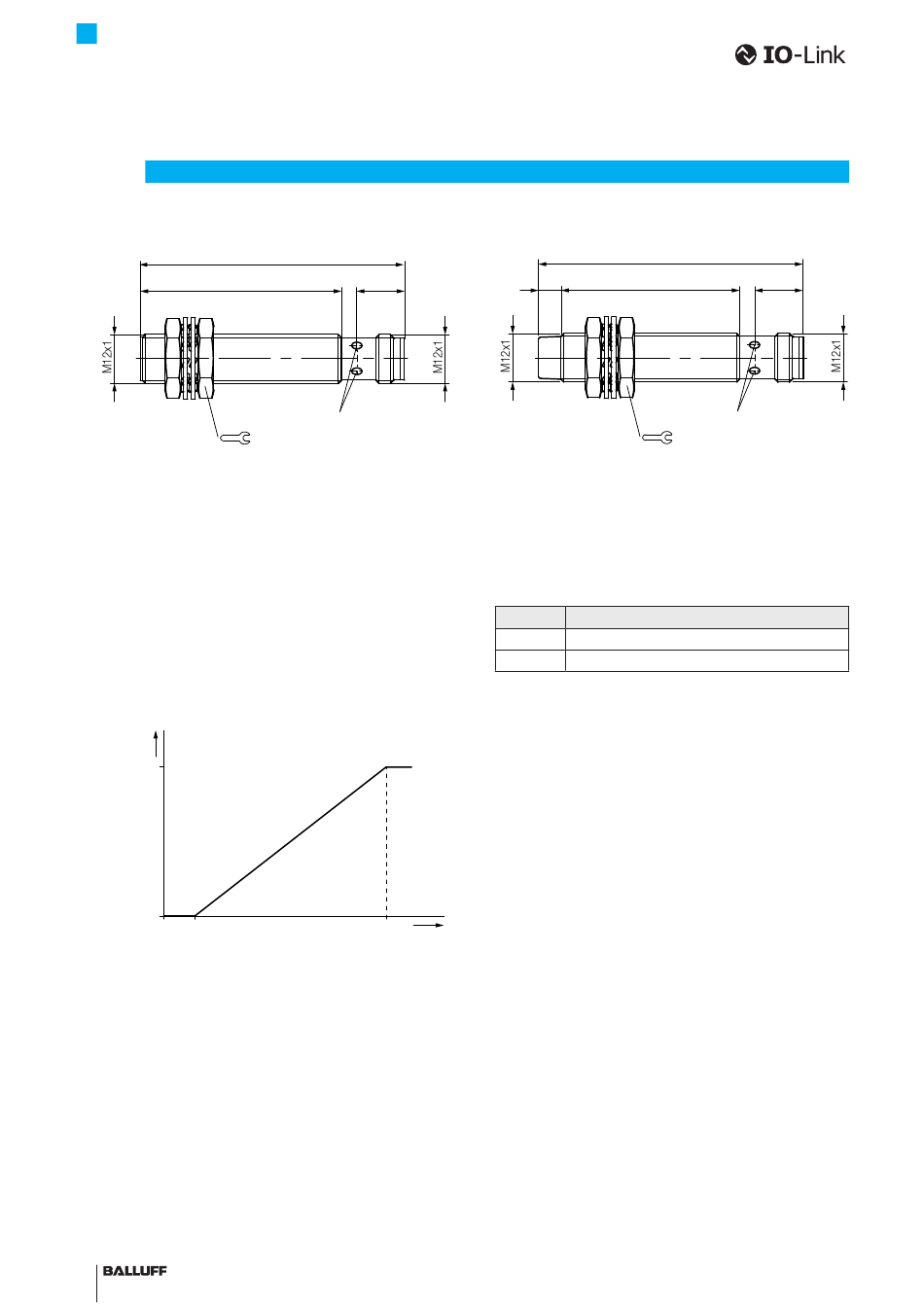

Bild 3-1:
Abstandssensoren BAW M12MI-BLC35C-S04G und BAW M12MH-BLC70G-S04G, Aufbau
3.1

Funktion

Die induktiven Abstandssensoren BAW liefern ein IO-Link-
Ausgangssignal, das sich proportional zum Abstand eines
metallischen Targets ändert. Werkstücke (=Targets) variab-
ler Form und Größe aus ferritischem oder nichtferritischem
Material bedämpfen den Sensor verschiedenartig. Somit
lassen sich auf einfachste Weise Positionen, Abstände und
auch Materialvarianten erkennen.
Standardkennlinie
Positions-
wert
0x0FA0
0x0000
Slmin
Bild 3-2:
Abstandssensoren BAW M12MH-BLC70G-S04G und
BAW M12MI-BLC35C-S04G, Kennlinie
6
deutsch
65.0
11.8
LED
Slmax
Abstand zum Target
BAW M12MH-BLC70G-S04G
65.0
5.6
43.9
Anzugsdrehmoment: 10 Nm
3.2

LED Anzeige

Die LED zeigt die Betriebszustände des Sensors an.
LED
Betriebszustand
Aus
Target ist innerhalb der Messbereichs
Ein
Target ist außerhalb der Messbereichs
Tab. 3-1:
LED-Anzeige
11.8
LED
17
