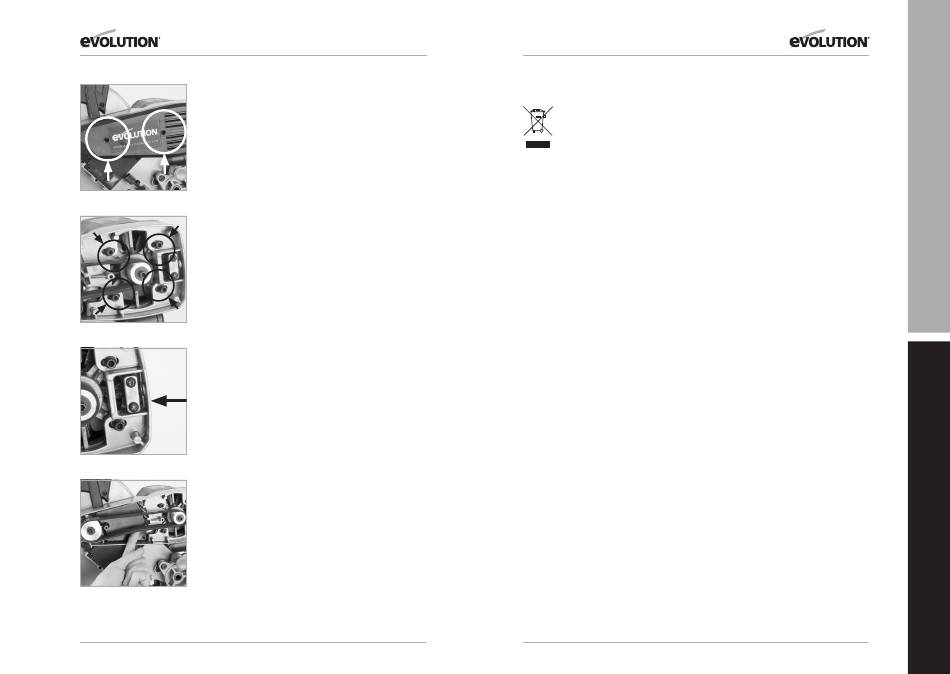

Tension et remplacement de la courroie
ATTENTION : Ne réalisez cette opération que lorsque
l'outil est débranché du secteur.
Retendre la courroie :
• Pour avoir accès au boîtier de transmission, retirez le capot
en plastique en dévissant les deux (2) vis cruciformes qui le
retiennent en place (Image 45)
• Dévissez les quatre (4) vis à tête creuse qui fixent le moteur
en place (Image 46)
Image. 45
• La vis de tension (Image 47) est accessible par un trou situé
à l'arrière du boîtier de transmission en aluminium
• Utilisez une clé 6 pans pour tourner la vis dans la direction
requise : dans le sens des aiguilles d'une montre pour
augmenter la tension, dans le sens contraire pour la réduire
• La courroie doit être suffisamment tendue sur les deux
poulies de transmission, avec un mou d'environ 6mm au
milieu des deux poulies
• Mettez le doigt sous la courroie et tirez doucement vers le
haut pour vérifier la tension (Image 48)
• Lorsque la tension de la courroie est bonne, vissez les quatre
Image. 46
(4) vis cruciformes et remettez en place le capot du boîtier
de transmission.
Remplacer la courroie :
• Suivez les deux premières instructions du chapitre
précédent concernant la tension de la courroie
• Supprimez toute tension de la courroie en tournant la vis de
tension dans le sens contraire des aiguilles d'une montre
• Retirez la courroie
• Passez une nouvelle courroie autour des deux poulies en
vous assurant que le V de la courroie rentre bien dans le
V des poulies et que la courroie est correctement tendue
Image. 47
antre les deux poulies
• La tension de la poulie doit être la même que celle indiquée
au chapitre précédent
• Remettez en place le capot du boîtier de transmission.
Image. 48
70
www.evolutionpowertools.com
www.evolutionpowertools.com

PROTECTION DE L'ENVIRONNEMENT

Informations concernant le rejet des déchets
d'équipements électriques et électroniques
(DEEE) de façon responsable (pour les
particuliers).
Ce symbole sur les produits ou sur les documents relatifs au produit
indique que les équipements électriques et électroniques usés ou
en fin de vie ne doivent pas être jetés avec les déchets ménagers.
Afin de jeter, de traiter, de récupérer ou de recycler ces produits,
merci de les apporter dans une décharge appropriée où ils seront
acceptés gratuitement. Dans certains pays, il se peut que vous
soyez en mesure de rapporter ces déchets chez votre distributeur
pour tout achat d'un produit neuf équivalent. Le fait de disposer de
ces produis correctement permet de sauvegarder des ressources
de valeur et d›éviter des effets nocifs sur la santé humaine et sur
l›environnement. Merci de contacter vos autorités locales pour plus
d›informations sur votre déchetterie la plus proche. Des amendes
peuvent être données en cas de rejet de ce type de déchet d›une
façon qui ne répond pas à la réglementation nationale.
Pour les entreprises de l'Union Européenne
Si vous désirez jeter des équipements électriques ou
électroniques, merci de contacter votre distributeur ou votre
fournisseur pour plus d'informations.
Informations sur l'élimination des déchets dans les pays
hors Union Européenne
Ce symbole n'est valide qu'au sein de l'Union Européenne. Si
vous désirez jeter ce produit, merci de contacter vos autorités
locales ou votre distributeur pour connaître les procédures
d'élimination acceptées dans votre pays.
Schéma des pièces détachées (NON montées)
