SOUTIEN DES LONGUES PIÈCES
Le côté libre d'une longue pièce à usiner doit être soutenu
à la hauteur de la table de l'outil. L'utilisateur doit envisager
d'utiliser un tréteau pour supporter la pièce en plus des barres
d'extension de la table, si nécessaire.
INSTALLATION ou RETRAIT D'UNE LAME.
ATTENTION :
Ne réalisez cette opération qu'une fois
l'outil débranché du secteur.

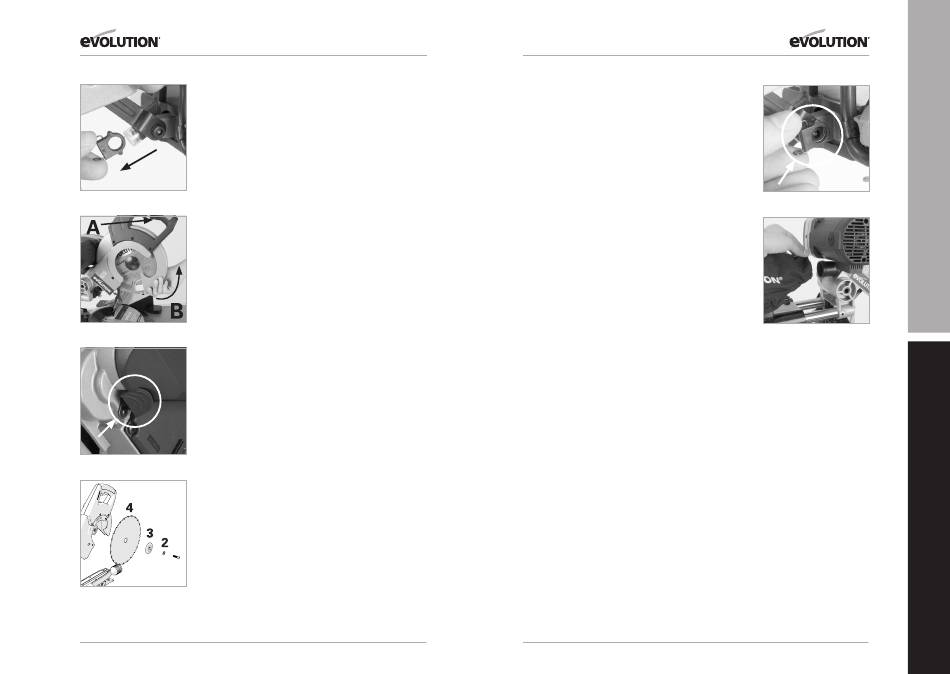

Image. 37
ATTENTION : N'utilisez que des lames Evolution d'origine
ou des lames approuvées par Evolution et conçues pour
cet outil. Assurez-vous que la vitesse maximum de la
lame est compatible avec celle de l'outil.
Note : Le port de gants protecteurs est recommandé lors
de la manutention de la lame et pendant l'installation ou le
changement de lame.
• Assurez-vous que la tête de coupe est en position haute
• Retirez la goupille du bras de la protection inférieure
Image. 38
(Image 37). Libérez le bras de son pivot
• Appuyez sur le bouton de blocage de lame inférieur (A)
et faites pivoter la protection de lame inférieure (B) pour
l'insérer dans la protection de lame supérieure (Image 38)
• Appuyez sur le bouton noir de blocage de mandrin pour
bloquer le mandrin (Image 39)
• Avec la clé 6 pans fournie, libérez la vis de mandrin, et retirez
le joint, l'embase et la lame (Image 40).
Note: La vis de mandrin est filetée à gauche. Tournez dans le
sens des aiguilles d'une montre pour dévisser. Tournez dans le
sens contraire des aiguilles d'une montre pour visser.
Image. 39
• Installez la nouvelle lame. Assurez-vous que la flèche de sens
de rotation de la lame correspond à la flèche de rotation de la
protection supérieure, dans le sens des aiguilles d'une montre.
Note : Les dents de la lame doivent toujours être dirigées vers
le bas, au devant de la scie.
1
• Remettez en place l'embase, le joint et la vis de mandrin
• Bloquez le mandrin et resserrez la vis de mandrin sans trop serrer
• Remettez en place le bras de protection et sa goupille
(Image 41)
Image. 40 View of
• Assurez-vous que la clé 6 pans est bien retirée et que le
(1) Arbor screw, (2) Washer,
blocage de mandrin est bien libéré avant d'utiliser l'outil.
(3) Blade flange, (4) Blade
66
www.evolutionpowertools.com
www.evolutionpowertools.com
• Assurez-vous que la protection de lame fonctionne bien
avant d'utiliser l'outil.
Des intercales d'alésage, si nécessaire, ne doivent être utilisées
que selon les instructions du fabricant.

UTILISATION D'ACCESSOIRES EN OPTION

Non fournis en tant que matériel d'origine. Tous les accessoires
sont disponibles auprès d'Evolution Power Tools. Voir la
section «Accessoires supplémentaires».
COLLECTEUR DE POUSSIÈRES
Un collecteur de poussières peut être monté sur la bouche de
sortie située à l'arrière de l'outil. Le collecteur de poussières ne
doit être utilisé que lors de coupes de matériaux en bois.
• Glissez le collecteur de poussières sur la bouche de sortie en
vous assurant que la pince à ressort tienne bien le collecteur
de poussières en place (Image 42).
Note : Pour que l'utilisation du collecteur reste efficace, videz-
le lorsqu'il est plein au 2/3. Débarrassez-vous des déchets
contenus dans le collecteur de poussières en respectant
l'environnement. Il peut s'avérer nécessaire de porter un
masque lorsque vous videz le collecteur de poussières.
Note : Un aspirateur d'atelier peut être branché à la bouche de
sortie si nécessaire. Suivez les instructions du fabricant si vous
fixez cet équipement à l›outil.
ATTENTION : N'utilisez pas le collecteur de poussières
lors de la coupe de matériaux métalliques.
OBTURATION DE LA BOUCHE DE SORTIE (si fournie)
Utilisez le bouchon d'obturation de la bouche de sortie
lorsque vous coupez des matériaux à base d'acier.

TUBE DE JONCTION DE BOUCHE DE SORTIE

Utilisez le tube de jonction pour connecter la bouche de sortie
de l'outil à un aspirateur d'atelier adapté (non fourni) équipé
de tuyaux d'entrée d'un diamètre interne de Ø30mm.
Visualisation de la vis de mandrin (1), du joint (2), de l'embase
de lame (3) et de la lame (4).
