www.evolutionpowertools.com
Note : Les étiquettes de SECURITÉ suivantes doivent se
trouver sur l'outil :
RADIATION LASER
NE PAS FIXER LE RAYON LASER
PRODUIT LASER DE CLASSE 2
LASER DE CLASSE 2
RADIATIONS : ÉVITEZ LE CONTACT DIRECT
AVEC LES YEUX
SECURITÉ LASER
La ligne de guide laser utilisée dans ce produit utilise un laser de
classe 2 avec une puissance de sortie maximum de 1,5mW et une
longueur d'onde entre 635 et 670nm. Ces lasers ne présentent
généralement aucun risque pour les yeux, mais un regard direct
vers le rayon peut provoquer un aveuglement temporaire.
ATTENTION : Ne fixez pas directement le rayon laser. Ce laser
doit être utilisé et entretenu selon les prescriptions du présent
manuel. Ne visez jamais quelqu'un volontairement avec le
rayon laser et faites en sorte de ne pas le projeter vers les yeux
ou un objet autre que la pièce à usiner. Ne regardez jamais
directement le rayon laser. Le laser doit être utilisé et entretenu
selon les instructions de ce manuel. Assurez-vous toujours
que le rayon laser est dirigé vers la pièce à usiner seulement
lorsque la pièce est disposée sur la table de sciage.
Ne dirigez jamais le rayon laser vers une surface brillante et
réfléchissante étant donné que le rayon laser pourrait être
réfléchi vers l'utilisateur. Ne changez pas le type de laser utilisé.
Ne trafiquez pas le module laser. N'y touchez pas si ce n'est
lors de réglages. Les réparations doivent être effectuées
uniquement par un centre de service autorisé.
Ligne de mire laser
La ligne de mire laser montre le parcours de la lame pendant
la coupe.
Utilisation du guide laser pour un angle connu (par
exemple 45°) :
• Tracez la coupe sur la pièce à usiner avec un crayon
• Réglez la scie à l'angle désiré (45°) et fixez-la en position
avec la poignée de blocage et ou le levier de blocage.
• Allumez le rayon laser
54
www.evolutionpowertools.com
• Positionnez la pièce à usiner sur la table pivotante et contre
la protection
• Glissez la pièce à usiner en position pour que la ligne tracée
au crayon et le rayon laser correspondent parfaitement
• Fixez la pièce à usiner en position avec le serre-joint
• Réalisez la coupe.
Utilisation du guide laser pour un angle inconnu :
• Tracez la coupe sur la pièce à usiner avec un crayon
• Positionnez la pièce à usiner sur la table pivotante et contre
la protection
• Ajustez la scie à l'angle approximatif de la coupe. Ne serrez
pas encore la poignée de blocage
• Faites doucement glisser la pièce à usiner d'avant en
arrière le long de la protection tout en ajustant l'angle
de la table pivotante
• Arrêtez lorsque le rayon laser et la ligne au crayon
correspondent parfaitement
• Fixez la pièce à usiner en position avec le serre-joint
• Vérifiez l'alignement une nouvelle fois
• Lorsque vous êtes satisfait de l'alignement, réalisez la coupe.
Capsule de protection de lentille (si présente)
Si l'outil en est équipé, la capsule de protection de lentille
s'enfonce simplement sur le dessus de l'unité laser.
En cas de dégâts ou d'opacité pour quelque raison que ce soit,
elle peut être remplacée.
Retirez la lentille de l'unité laser avec précaution et remplacez
l'ancienne lentille.

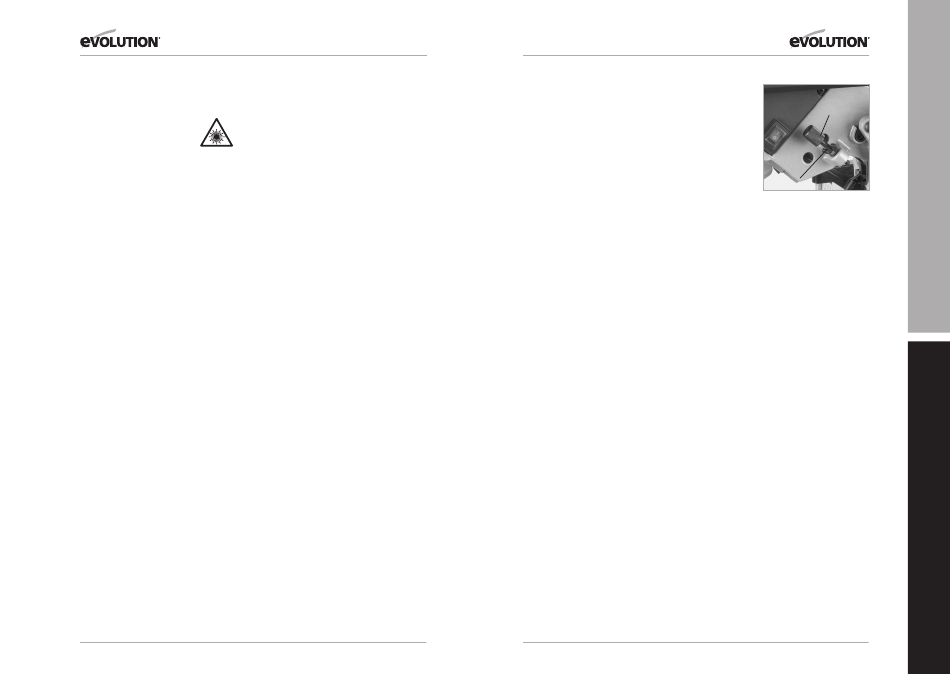

Contrôle de profondeur (Image 8)
L'utilisation du contrôle de profondeur permet à l'utilisateur de
couper des fentes dans la pièce à usiner.
Le déplacement vers le bas de la tête de coupe peut être réglé
pour que la lame ne traverse pas la pièce à usiner.
Note : Lorsque vous utilisez le contrôle de profondeur, nous
vous recommandons de vérifier la profondeur de coupe sur une
chute pour vous assurer que la fente sera réalisée correctement.
En réalisant une coupe sur la pièce à usiner et en
replaçant la pièce légèrement à gauche ou à droite,
il est possible de réaliser des tranchées.
55
(b)
EN
(a)
Image. 8
