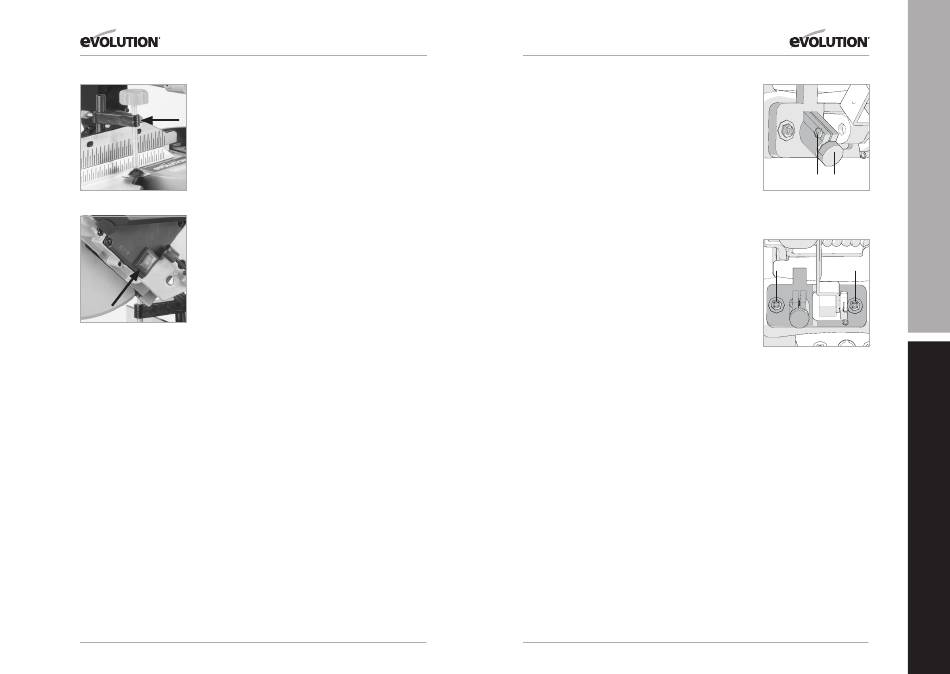

SERRE-JOINT
Deux supports (un de chaque côté) sont prévus à l'arrière de la
protection. Ces supports servent à positionner le serre-joint.
• Fixez le serre-joint sur le support le mieux adapté à la coupe
en vous assurant qu'il est bien serré.
• Serrez la vis à ailettes de la protection pour bloquer l'axe du
serre-joint sur le support
• Placez la pièce à usiner sur l'établi, contre la protection et
Image. 4
dans la position désirée.
• Ajustez le serre-joint en utilisant les vis à ailettes et le volant
pour qu'il tienne fermement la pièce à usiner sur la table
de coupe.
Faites une «coupe sèche» avec l'outil débranché.
Assurez-vous que le serre-joint ne gène pas le parcours de la
lame ou avec le parcours de toute autre partie de la tête de
coupe lors de sa descente.
LE LASER
Image. 5
Cet outil est équipé d'un système de guide par laser qui permet
à l'utilisateur de voir le parcours de la lame sur la pièce à usiner.
L'interrupteur Marche/Arrêt du guide laser se situe sur le côté
droit de l'outil, sous le boîtier de transmission (Image 5).
Evitez un contact direct du rayon laser avec les yeux et
n'utilisez pas de matériaux qui pourraient réfléchir le
rayon laser.
ATTENTION : Ne fixez pas directement le rayon laser avec
les yeux. Un danger existe si vous fixez délibérément le rayon
laser. Veuillez observer les règles de sécurité suivantes :
• Le rayon laser ne doit jamais être pointé délibérément vers le
personnel et ne doit pas être dirigé vers les yeux d'une personne.
• Assurez-vous toujours que le rayon laser est utilisé sur une
surface qui ne réfléchit pas la lumière. Le bois naturel et les
surface mates conviennent par exemple.
• Ne remplacez jamais le module laser par un laser d'un type
ou d'une classe différente.
• Les réparations du module laser ne doivent être effectuées
que par Evolution Power Tools ou par un distributeur agréé.
52
www.evolutionpowertools.com
(Image 4)
www.evolutionpowertools.com
RÉGLAGE DU LASER
ATTENTION : Le moteur de l'outil ne doit être démarré à
aucun moment de cette procédure.
Pour vérifier l'alignement du laser :
• Placez un morceau de carton, u équivalent, sur la table
pivotante de l'outil.
• La glissière étant en position arrière, baissez la tête de coupe
pour que la lame fasse une marque dans le carton.
• Laissez la tête de coupe se relever et répétez l'opération en
positionnant la glissière au milieu de parcours.
• Répétez l'opération avec la glissière en position avant.
• La tête de coupe étant en position haute, tournez le laser et
glissez la tête de coupe en avant et en arrière pour vérifier
que le rayon laser est bien aligné avec les marques que vous
venez de faire :
• Le rayon est aligné sur les marques = aucun action n'est
nécessaire.
• Le rayon n'est pas parallèle aux marques = suivez les
instructions de la section A
• Le rayon est parallèle, mais il n'est pas aligné sur es
marques = suivez les instructions de la section B
A. Si le rayon laser n'est pas parallèle aux marques,
procédez comme suit :
• Desserrez les vis de serrage (Image 6, a)
• Tournez doucement le module laser (Image 6, b) jusqu'à ce
que la ligne soit parallèle aux marques faites sur le carton.
• Resserrez les vis de serrage.
• Revérifiez l'alignement.
B. Si le rayon laser est parallèle aux marques, mais ne les
traverse pas :
• Desserrez les deux vis. (Image 7, c)
• Le boîtier du laser peut maintenant être bougé latéralement
pour aligner le rayon avec les marques du carton
• Lorsque le rayon laser est bien situé, resserrez les deux vis
• Répétez la procédure A pour vérifier l'alignement.
Note : Les réglages et alignement décrits ci-dessus doivent
être effectués régulièrement pour garantir la précision du laser.
