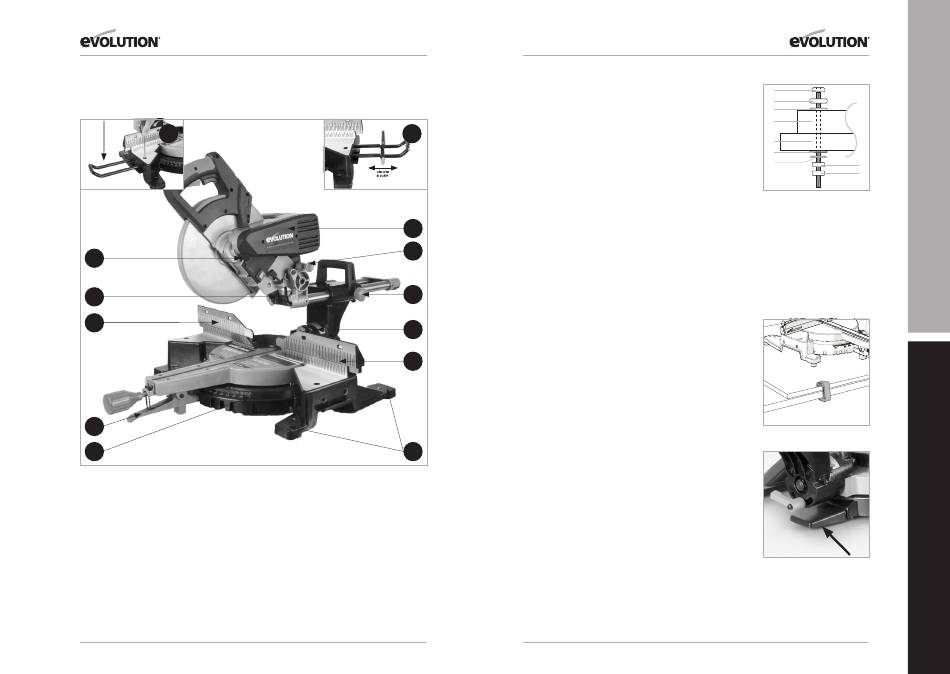

VUE D'ENSEMBLE DE LA DOUBLE SCIE À ONGLET
21
20
19
14
13
18
11. VIS DE BLOCAGE DE LA GLISSIÈRE
12. RAPPORTEUR D'ANGLE DE BISEAU
13. MANETTE DE BLOCAGE DE BUTÉE
14. GRILLE
15. GOUPILLE DE TÊTE
16. TROU DE FIXATION
17. CARTER DU MOTEUR
50
www.evolutionpowertools.com
22
17
15
11
12
14
16
18. RAPPORTEUR D'ONGLET
19. CLIP DE FIXATION
20. VERROUILLAGE DE MANDRIN
21. EXTENSION (Accessoire en option)
22. BUTÉE POUR COUPES RÉPÉTITIVES
(Accessoire en option)
www.evolutionpowertools.com
ASSEMBLAGE ET PRÉPARATION
ATTENTION : Débranchez toujours la scie avant
d'effectuer des réglages
Note : Nous vous recommandons de lire toutes les instructions
avant utilisation.
MONTAGE PERMANENT DE LA SCIE À ONGLET
Afin de réduire les risques de blessures provenant d'un
mouvement imprévu de la scie, placez la scie sur un établi
ou sur un support adéquat. La base de la scie est équipée de
quatre trous de fixation pour fixer la scie à onglet par quatre
boulons adaptés (non fournis). Si la scie doit toujours être
utilisée dans un même lieu, fixez-la de façon permanente à
l'établi avec les fixations adaptées (non fournies). Utilisez des
rondelles et des écrous de fixation sous l'établi. (Image 1)
• Afin d'éviter les risques de blessures par projection,
positionnez l'outil de telle façon que personne ne puisse se
trouver trop près ou derrière lui.
• Disposez la scie sur une surface solide et plane, dans un
endroit disposant de suffisamment d'espace pour la manier
et la soutenir en toute sécurité.
• Soutenez la scie de telle façon que la table reste plate et que
la scie ne secoue pas.
• Fixez fermement la scie sur l'établi par des serre-joints ou
par des pinces.
MONTAGE POUR DÉPLACEMENTS
• Montez la scie sur une planche de contreplaqué ou de MDF
de 18mm d'épaisseur. Une taille de 800mm x 500mm
(31-1/2" x 19-7/10") est recommandée. Des fixations
adaptées (non fournies) doivent être prévues).
• Il peut s'avérer nécessaire de fraiser l'emplacement des
rondelles, des écrous, etc. sur le dessous de la planche pour
éviter de travailler sur une surface non plane.
• Utilisez des serre-joints pour fixer la planche à la surface de
travail (Image 2)
Note : Certaines scies sont équipées d'un bras de stabilisation
arrière situé juste en dessous du pivot du biseau. Si votre scie en
fait partie, ce bras doit être déployé ou retiré de la base, surtout
si la scie doit être utilisée libre sur votre établi. (Image 3). Ce
bras procure une stabilité supplémentaire pour empêcher l'outil
de se renverser en cas d'éjection soudaine de la tête de coupe.
51
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
