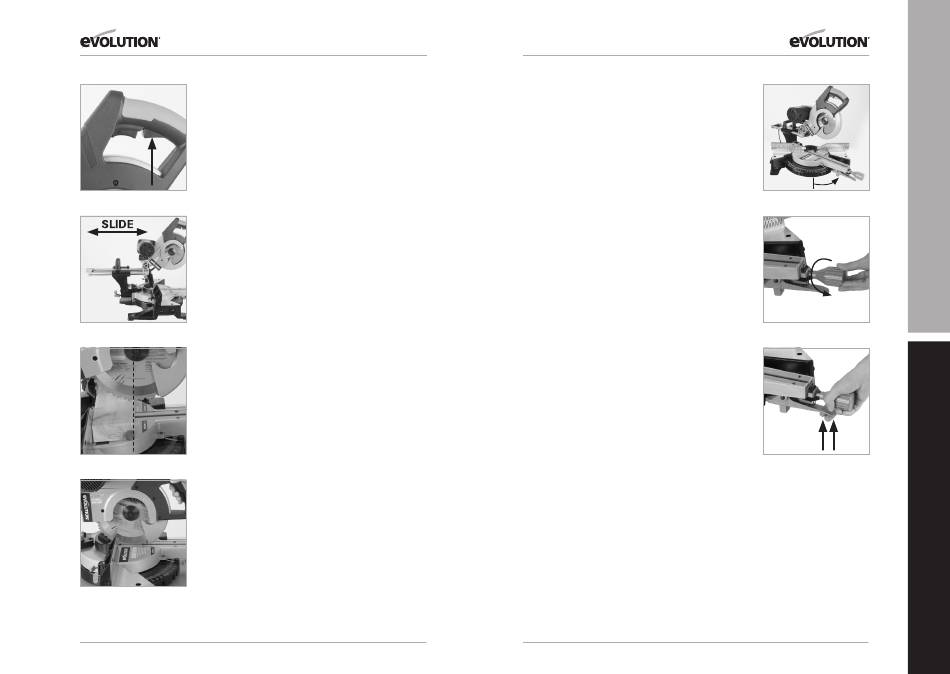

Gâchette de blocage de la protection inférieure (Image 24)
• Baissez la poignée de coupe et effectuez votre coupe
• Laissez faire le travail par la vitesse de la lame. Il est inutile
d'appliquer une pression inutile sur la poignée de coupe
• Lorsque la coupe est terminée, relâchez l'interrupteur
Marche/Arrêt
• Laissez la lame s'arrêter complètement
• Avant de libérer la poignée de coupe, laissez la tête de
coupe revenir en position haute, la protection de lame
inférieure recouvrant totalement les dents de la lame et la
Image. 24
tête de coupe bloquée en position haute.
• Retirez la pièce à usiner.

COUPE COULISSANTE

Cette scie est équipée d'un système de chariot coulissant.
Le fait de desserrer la vis de blocage latérale libère le chariot et
permet à la tête de coupe d'avancer ou de reculer (Image 25).
La lame de la scie est abaissée sur la pièce à usiner puis
poussée vers l'arrière de l'outil pour réaliser la coupe. Ce type
Image. 25
de coupe peut être utilisé pour couper de grandes pièces.
• Positionnez la pièce à usiner sur la table pivotante et contre
la protection. Fixez-la avec des pinces si nécessaire.
• Desserrez la vis de blocage du chariot
• Saisissez la poignée de coupe et tirez la tête de coupe vers
l'avant jusqu'à ce que le mandrin (le centre de la lame) soit
au-dessus du bord central de la pièce à usiner (Image 26)
• Appuyez sur l'interrupteur Marche/Arrêt et laissez la lame
atteindre sa vitesse maximum
• Appuyez sur le bouton de blocage de la protection
inférieure de la lame pour libérer la tête de coupe
Image. 26
• Poussez la poignée de coupe tout en bas et commencez à
couper le bord de la pièce à usiner
• Poussez doucement la poignée de coupe vers l'arrière dans
la direction de la protection qui réalise la coupe
• Poussez toujours la tête de coupe en position arrière
complète lors de chaque coupe (Image 27)
• Lorsque la coupe est terminée, relâchez l'interrupteur et
laissez la lame s'arrêter complètement
• Avant de libérer la poignée de coupe, laissez la tête de
coupe revenir en position haute, la protection de lame
inférieure recouvrant totalement les dents de la lame et la
tête de coupe bloquée en position haute.
Image. 27
62
www.evolutionpowertools.com
www.evolutionpowertools.com
ATTENTION : Ne tirez jamais la tête de coupe et la lame
en rotation vers vous lors d'une coupe coulissante. La lame
pourrait tenter de sortir de la pièce à usiner, provoquant un
retour de lame. La tête de coupe doit toujours être positionnée
selon ce qui est dit plus haut avant de réaliser une coupe
coulissante. Lorsque la tête de coupe est dans la bonne
position, au-dessus de la pièce à usiner, elle peut être abaissée
et poussée en arrière vers la protection pour réaliser la coupe.
COUPE A ONGLET
(Image 28)
La table pivotante de cet outil peut être tournée à 55° vers
la droite ou vers la gauche à partir de la position normale de
coupe (0°).
Des butées positives sont prévues à 45°, 30°, 22,5° et 15°, des
deux côtes de l'outil. La coupe à onglet est possible avec ou
sans le chariot coulissant.
• Desserrez la poignée de blocage d'onglet (Image 29) en la
tournant dans le sens contraire des aiguilles d'une montre
• Relevez le levier de butée positive (Image 30)
• Tournez la table pivotante à l'angle désiré. Un rapporteur
d'angles est incorporé à la base de l'outil pour faciliter les
réglages.
• Resserrez la poignée de blocage d'onglet lorsque le bon
angle est trouvé.
Note : Il est conseillé de serrer la poignée de blocage d'onglet
même si une butée positive a été choisie et si le levier de
blocage de butée positive est engagé.
63
EN
Image. 28
Image. 29
Image. 30
FR
