ALIGNEMENT DE LA PROTECTION
La protection doit être à 90° (angle droit) d'une lame
correctement installée. La table pivotante doit être réglée sur
un angle d'onglet de 0°.
La protection est fixée à la table avec deux vis à tête creuse
située sur les fentes des deux côtés de la protection

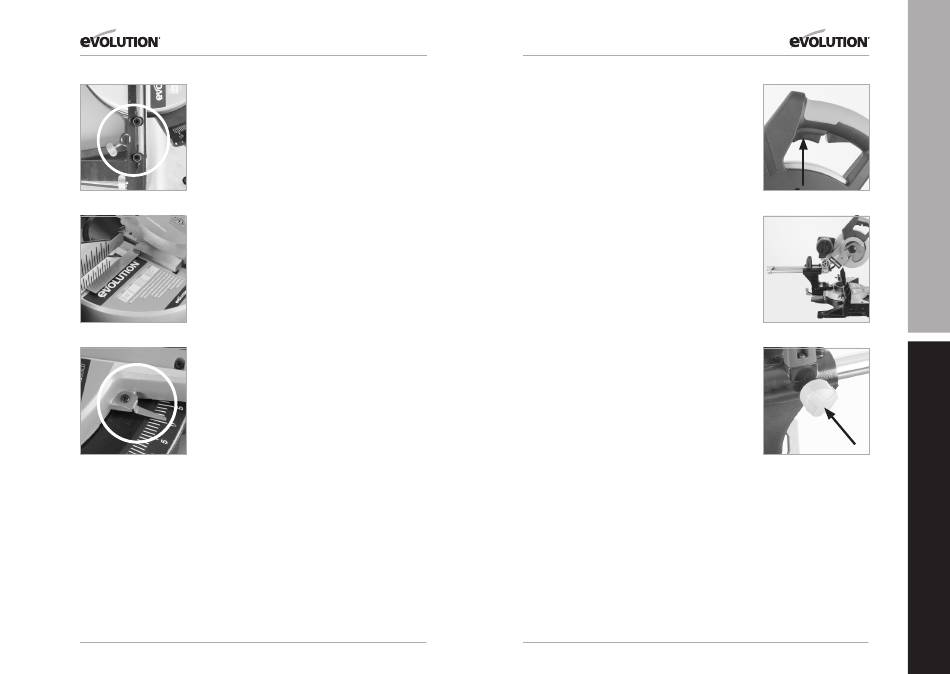

(Image 18)
Image. 18
• Assurez-vous que la tête de coupe est bloquée en position
basse, la goupille entièrement engagée
• Positionnez l'équerre sur la table, l'un des petits côtés contre
le bord de la table et l'autre petit côté contre la lame (en
évitant les lèvres en carbure de tungstène) (Image 19)
• Si un réglage est nécessaire, desserrez les quatre vis de
réglage avec une clé 6 pans
• Repositionnez la protection dans ses fentes jusqu'à ce que
l'alignement soit réalisé
• Revissez fermement les vis à tête creuse.
RÉGLAGE DU POINTEUR D'ANGLE D'ONGLET
Image. 19
NOTE : Deux rapporteurs sont moulés sur le devant de la base
de l'outil. Un petit pointeur fixé sur la table pivotante indique
l'angle sélectionné.
Si nécessaire, le pointeur peut être repositionné en desserrant
ses vis de fixation avec un tournevis Philips N°2. Ajustez selon
les besoins et serrez fermement les vis de fixation (Image 20)
PRÉPARATION D'UNE COUPE
TROP PENCHÉ.
Image. 20
Maintenez une bonne position des pieds et une bonne
balance. Tenez-vous sur le côté de telle façon que votre
visage et votre corps ne soient pas dans la trajectoire
d'un retour de lame.
Les coupes à main levée sont une cause fréquente
d'accidents et ne doivent jamais être pratiquées.
• Assurez-vous que la pièce à usiner est correctement
positionnée contre la protection et, dès lors que la
possibilité existe, fixée à la table avec un serre-joint
• La base de l'outil doit être propre et libre de tout copeau ou
de toute sciure avant de fixer la pièce à usiner en place.
60
www.evolutionpowertools.com
NE SOYEZ PAS
www.evolutionpowertools.com
• Assurez-vous que la chute de la pièce à usiner peut librement
s'éloigner de la lame lors de la coupe. Assurez-vous que la
chute ne peut pas se coincer dans une autre partie de l'outil.
• N'utilisez pas cette scie pour couper de petites pièces. Si la
taille de la pièce à usiner vous oblige à placer vos mains ou vos
doigts à moins de 150mm de la lame, la pièce est trop petite.
INTERRUPTEUR MARCHE/ARRÊT (Image 21)
L'interrupteur MARCHE/ARRET est un interrupteur sans loquet de
blocage. Il s'agit du bouton du haut situé sur la poignée de coupe.
• Appuyez sur l'interrupteur pour allumer le moteur
• Relâchez l'interrupteur pour arrêter le moteur.
COUPE FINE
Ce type de coupe s'applique aux petites pièces à usiner ou aux
pièces peu épaisses. La tête de coupe se pousse doucement
vers le bas pour couper la pièce à usiner.
Le chariot coulissant doit être bloqué en position arrière
(Image 22)
• Glissez la tête de coupe aussi loin que possible en arrière
• Resserrez la vis de blocage du chariot (Image 23)
• Placez la pièce à usiner sur la table, contre la protection et
fixez-la avec des pinces aux endroits adéquats
• Prenez la poignée de la scie en mains
• Allumez le moteur et laissez la lame atteindre sa vitesse
maximum
• Appuyez sur la gâchette de blocage de la protection
inférieure pour libérer la tête de coupe.
61
EN
Image. 21
Image. 22
Image. 23
FR
