Angles De Biseau (0° Et 45°) - Evolution Rage 3-DB Traduction De La Notice D'emploi Originale

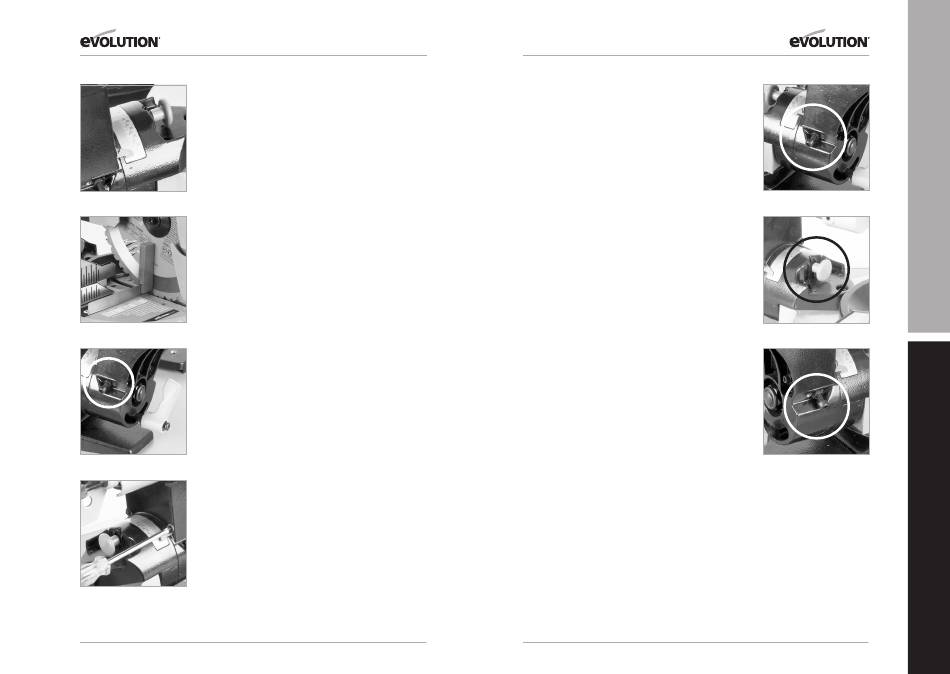

ANGLES DE BISEAU (0° ET 45°)
0° Réglage de la butée de biseau
• Assurez-vous que la tête de coupe est bloquée en position
basse, la goupille entièrement engagée (voir Image A p.11)
• Assurez-vous que la tête de coupe est verticale, placée
contre la butée et que le pointeur du biseau est sur 0°
(Image 11)
• Positionnez l'équerre sur la table, l'un des petits côtés contre
le bord de la table et l'autre petit côté contre la lame (en
évitant les lèvres en carbure de tungstène) (Image 12)
Image. 11
• Si la lame n'est pas à 90°de la table de sciage, un réglage est
nécessaire
• Desserrez la poignée de blocage du biseau et inclinez la tête
de coupe vers la gauche
• Desserrez l'écrou de blocage de la vis de réglage d'angle de
biseau (Image 13)
• Utilisez une clé 6 pans pour régler l'angle de la lame
• Remettez la tête de coupe en position verticale et vérifiez
une nouvelle fois l'alignement angulaire en utilisant
l'équerre
• Répétez les opérations précédentes jusqu'à ce que le bon
Image. 12
angle soit atteint
• Resserrez fermement l'écrou de blocage de réglage de
l'angle de biseau.
0° Réglage du pointeur de biseau
NOTE : L'utilisateur doit vérifier que la lame est exactement
perpendiculaire à la table lorsqu'elle est verticale et contre
sa butée.
• Si le pointeur n'est pas exactement aligné sur le 0° du
rapporteur, un réglage est nécessaire
Image. 13
• Desserrez la vis du pointeur de biseau avec un tournevis
Philips N°2 (Image 14)
• Réglez le pointeur de biseau de telle sorte qu'il soit aligné
exactement sur le 0°
• Resserrez la vis.
Image. 14
58
www.evolutionpowertools.com www.evolutionpowertools.com
45° Réglage de la butée de biseau gauche
• Desserrez la poignée de blocage de biseau et inclinez
complètement la tête de coupe vers la gauche jusqu'à ce
qu'elle touche la butée de 45°
• Utilisez une équerre pour vérifier que la lame est à 45° de la
table (en évitant les lèvres en carbure de tungstène)
• Si la lame de la scie n'est pas dans l'alignement exact, un
réglage est nécessaire
• Remettez la tête de coupe en position verticale.
• Desserrez le boulon de blocage de la vis de réglage du
biseau à 45°
• Utilisez une clé 6 pans pour régler la vis de réglage selon vos
besoins (Image 15)
• Inclinez la tête de coupe à 45° et vérifiez à nouveau
l'alignement avec l'équerre
• Répétez les étapes précédentes jusqu'à ce que le bon angle
sot trouvé
• Resserrez fermement la vis de réglage et le boulon de
blocage une fois le bon angle trouvé.
45° Réglage de la butée de biseau droite
• Desserrez la poignée de blocage de biseau
• Retirez la goupille d'accès au biseau droit et tournez-la sur
¼ de tour pour la maintenir en position libre. Ceci permet
d'accéder aux angles de biseau à droite (Image 16)
• Inclinez complètement la tête de coupe vers la droite
jusqu'à ce qu'elle touche la butée de 45°
• Utilisez une équerre pour vérifier que la lame est à 45° de la
table (en évitant les lèvres en carbure de tungstène)
• Si la lame de la scie n'est pas dans l'alignement exact, un
réglage est nécessaire
• Remettez la tête de coupe en position verticale.
• Desserrez le boulon de blocage de la vis de réglage de
biseau à 45°
• Utilisez une clé 6 pans pour régler la vis de réglage selon vos
besoins (Image 17)
• Inclinez la tête de coupe à 45° et vérifiez à nouveau
l'alignement avec l'équerre
• Répétez les étapes précédentes jusqu'à ce que le bon angle
sot trouvé
• Resserrez fermement la vis de réglage et le boulon de
blocage une fois le bon angle trouvé.
59
EN
Image. 15
Image. 16
Image. 17
FR
