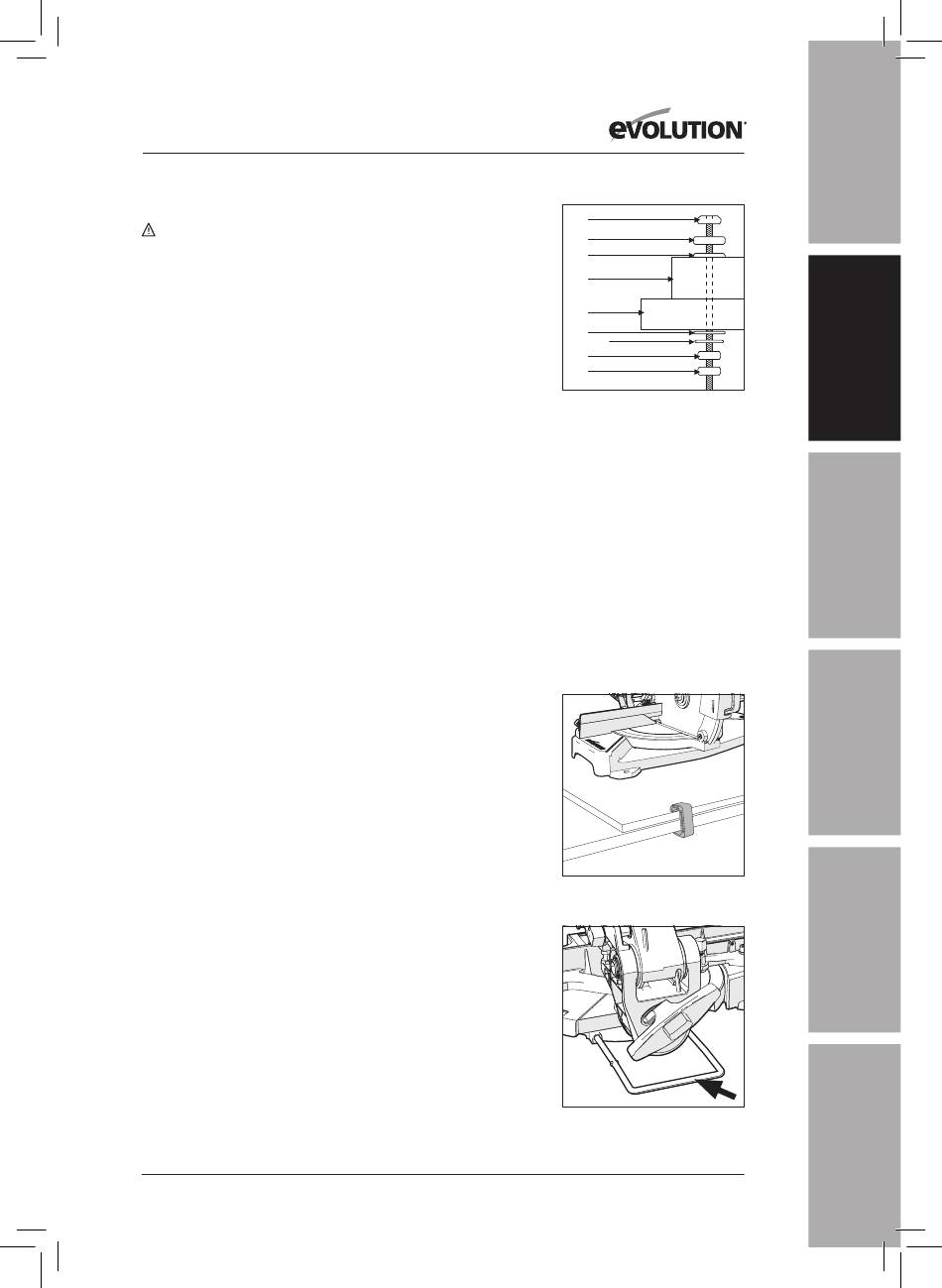

ASSEMBLAGE ET PRÉPARATION
(7.1)
AVERTISSEMENT: Débranchez toujours la scie de la source
d'alimentation avant de faire des ajustements.
MONTAGE PERMANENT DE LA SCIE À ONGLETS
(7.2)
Pour réduire le risque de blessures causées par un mouvement de
scie inattendu, placez la scie à l'endroit désiré soit sur un établi ou
autre support de machine approprié. La base de la scie a quatre
trous de fixation à travers lesquels des boulons appropriés (non
fournis) peuvent être placés pour fixer la scie à onglets. Si la scie
doit être utilisée dans un seul endroit, fixez-là de façon permanente
à l'établi en utilisant les fixations appropriées (non fournies). Utilisez
des rondelles de blocage et des écrous sur la face inférieure du
plan de travail. (Fig. 1).
• Pour éviter les blessures causées par des débris volants,
positionnez la scie de sorte à ce que d'autres personnes ou des
passants ne peuvent pas se tenir trop près (ni derrière) elle.
• Positionnez la scie sur une surface ferme et plate avec beaucoup
de place pour la manipulation et le support correct de la pièce.
• Soutenez la scie de sorte à ce que la table de la machine soit
horizontale et que la scie ne bascule pas.
Vissez ou serrez la scie fermement sur sa position de support
ou un établi.
POUR UNE UTILISATION PORTABLE
(7.3)
• Monter la scie sur une pièce d'épaisseur de 18mm de
contreplaqué ou MDF (800mm x 500mm taille min
recommandée) à l'aide des fixations appropriées (non fournies).
• Il peut être nécessaire de fraiser les rondelles, écrous, etc. sur la
face inférieure du contre-plaqué ou plaque de montage MDF
pour éviter une surface de travail inégale.
• Utilisez des serre-flans pour fixer la plaque de montage à la
surface de travail. (Fig. 2).
Remarque: Certaines machines sont équipées d'un bras
stabilisateur arrière qui se situe juste en dessous du pivot conique.
Si la machine en est équipée, ce bras doit être déployé / retiré de la
base, en particulier si la machine doit être utilisée librement sur un
banc de travail. (Fig. 3)
Ce bras assurera une stabilité supplémentaire pour empêcher
la machine de tomber en cas de libération soudaine de la tête
de coupe.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Fig. 1
(1) Boulon à tête hexagonale
(2) Rondelle
(3) Rondelle plate
(4) Base de la scie à onglets
(5) Table de travail
(6) Rondelle plate
(7) Rondelle
(8) Écrou hexagonal
(9) Contre – écrou
Fig. 2
Fig. 3
