Raccordement
4.7 Raccordement du PROFIBUS/MPI
4.7.5
Racccordements PROFIBUS DP (interfaces X126 et X136)
Les câbles PROFIBUS se raccordent par connecteur de bus à l'interface considérée.

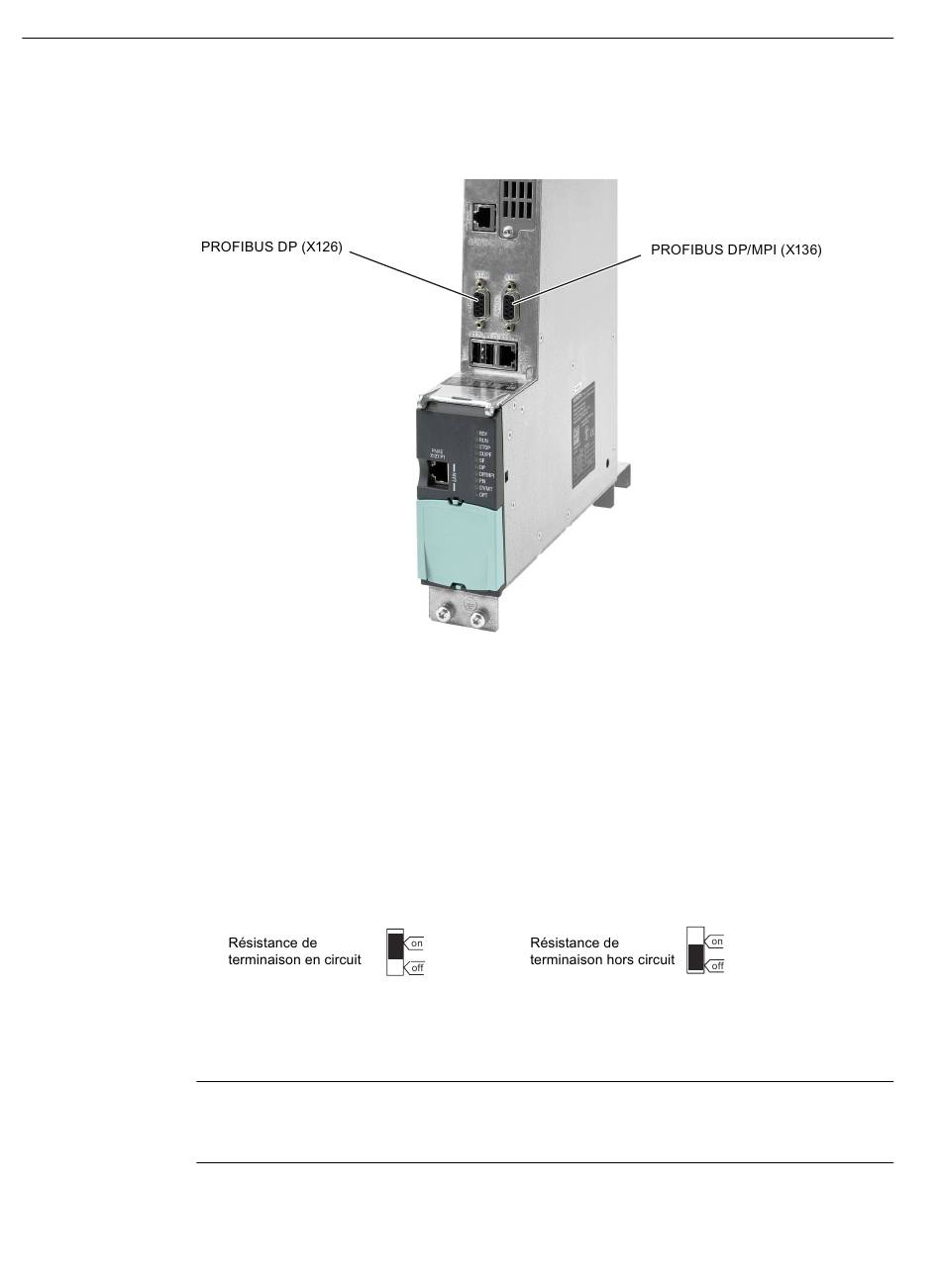

Figure 4-11
Raccordement du connecteur de bus
Pour raccorder le connecteur de bus, procédez comme suit :
1. Branchez le connecteur de bus à l'interface considérée de la Control Unit.
2. Vissez le connecteur.
Si la Control Unit se trouve en début ou en fin de segment, vous devez activer la résistance
de terminaison (interrupteur sur "ON").
Figure 4-12
Remarque
Veillez à ce que les stations sur lesquelles est activée la résistance de terminaison soient
toujours alimentées au démarrage et en cours de fonctionnement.
80
Raccorder PROFIBUS DP
Résistance de terminaison "activée" et "non activée"
Manuel de mise en service et de montage, 01/2015
SIMOTION D4x5-2
