Procédure
1. Démontez les entretoises (vis : M3, Torx T10).

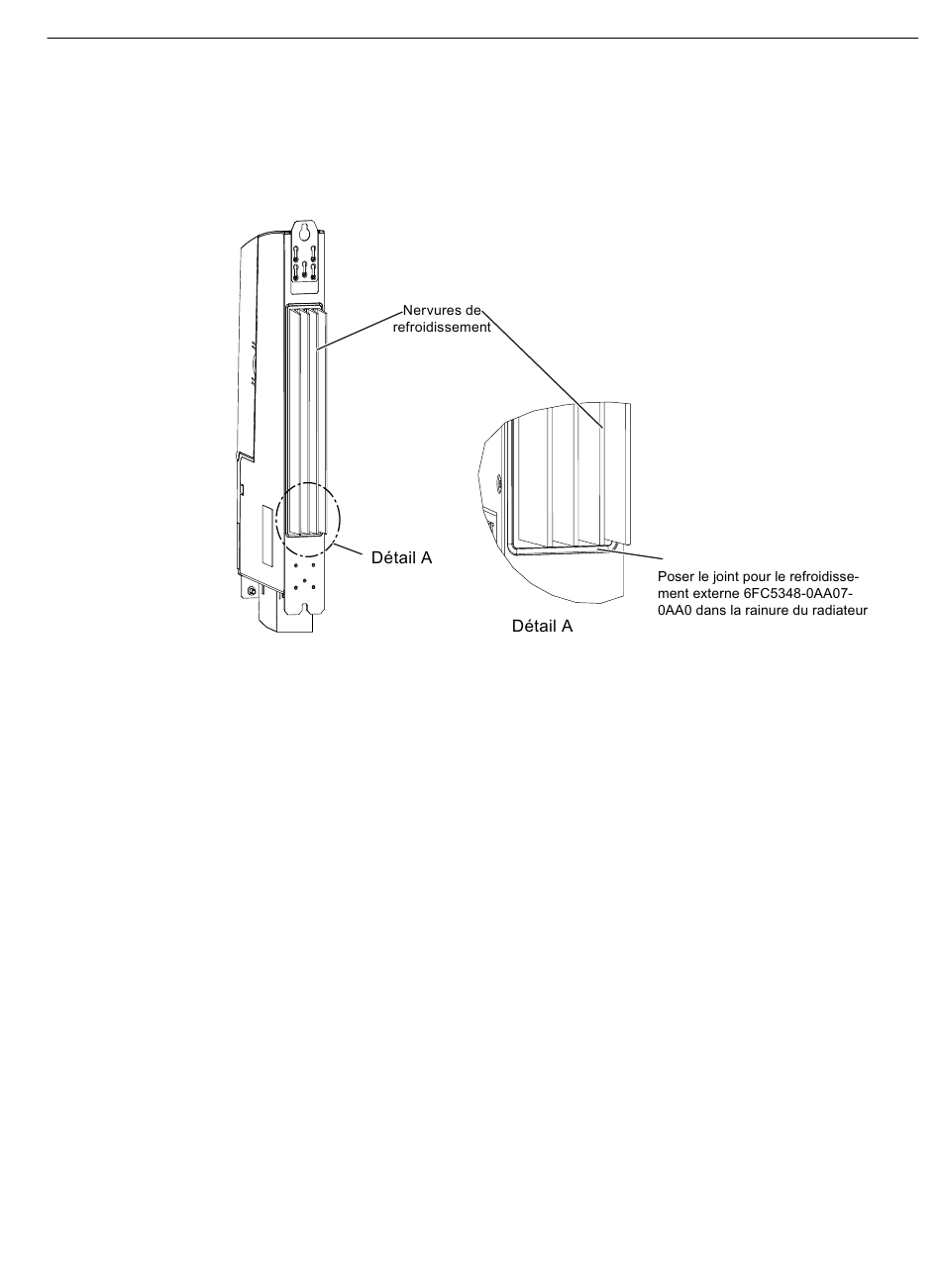

2. Posez le joint autour des nervures de refroidissement de la Control Unit.
Figure 3-5
3. Desserrez les 3 vis M3 (vis : M3, Torx T10) de la patte supérieure et poussez celle-ci vers
le haut jusqu'à ce que le trou supérieur de la patte dépasse le boîtier.
4. Revissez les 3 vis de la patte (couple de serrage 0,8 Nm).
5. Mettez la Control Unit en place de sorte que le radiateur soit placé dans la découpe de
montage.
6. Fixez la Control Unit directement au fond de l'armoire avec deux vis M6 en haut et en bas.
Couple de serrage : 6 Nm (voir
3.2.5 Eléments de fixation
Les Controller Extension CX32‑2 et les Control Unit CU320‑2 peuvent être fixées à la paroi
latérale d'un Line Module SINAMICS S120. Les éléments de fixation nécessaires sont fournis
avec le Line Module SINAMICS S120 et peuvent être enfichés en cas de besoin.
● CU320-2 : 3 éléments de fixation nécessaires
● CX32-2 : 5 éléments de fixation nécessaires
SIMOTION D4x5-2
Manuel de mise en service et de montage, 01/2015
Montage du joint
①
sur la figure "Découpe de montage").
3.2 Montage de la SIMOTION D4x5-2
