Montage
3.3 Montage de composants système complémentaires
Montage direct de la CX32-2 sur un support
La CX32-2 est munie d'une entretoise. Afin de fixer la CX32-2 directement sur un support,
l'entretoise doit d'abord être démontée comme suit :

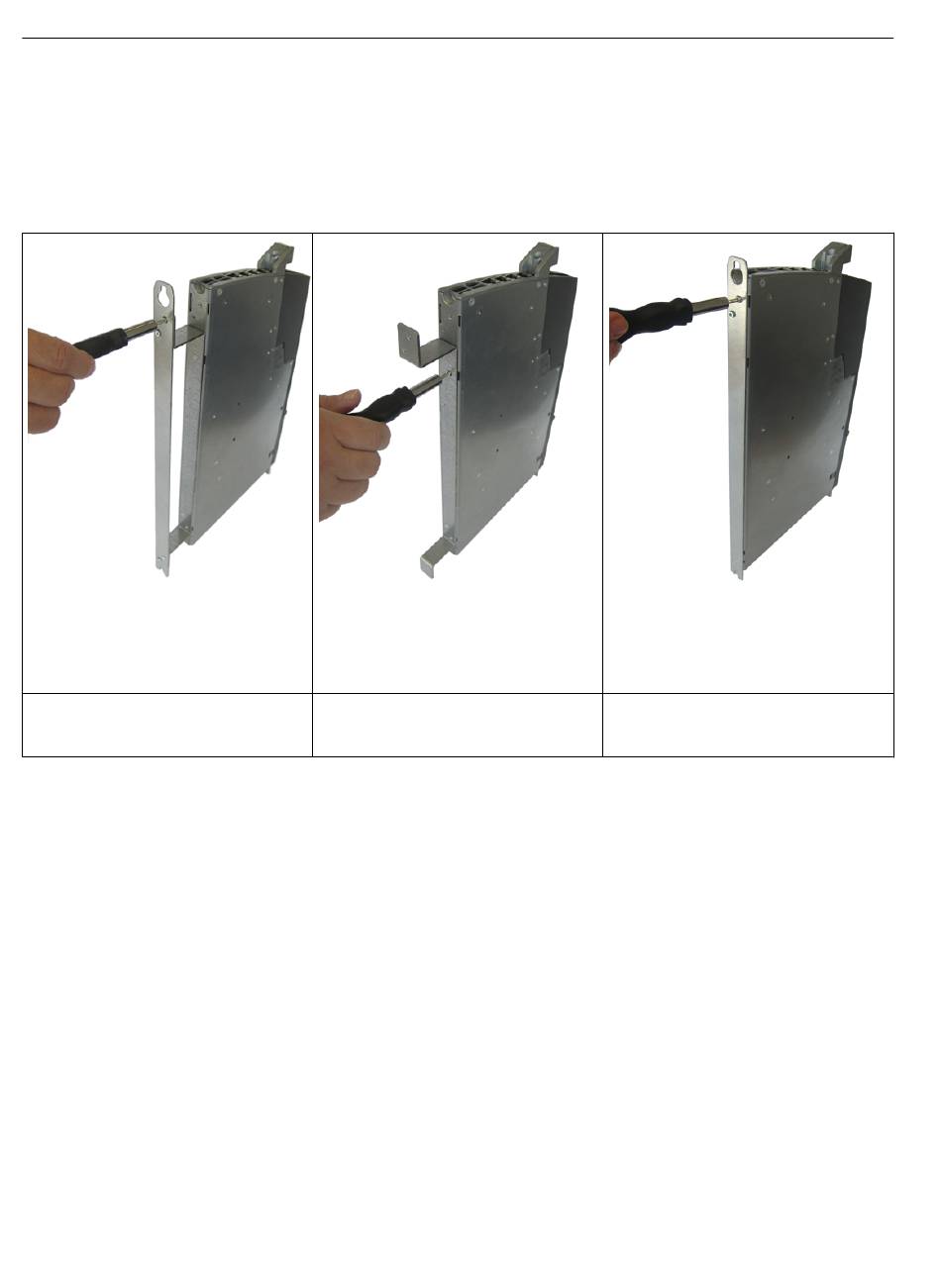

Tableau 3-3 Démontage de l'entretoise CX32-2
Dévissez les vis sur la plaque de mon‐
tage (M3, Torx T10) et retirez la plaque.
La CX32-2 peut maintenant être fixée directement sur un support, par ex. une paroi d'armoire.
La fixation est effectuée avec 2 vis M6 / 6 Nm.
50
Dévissez les vis de l'entretoise (M3,
Torx T10) ; et retirez l'entretoise.
Refixez la plaque de montage sur la
CX32-2 sans entretoise (couple de ser‐
rage 0,8 Nm).
