Mise en service (logiciel)
7.4 Configuration d'une CX32-2
7.4.3
Préparation de la configuration
Préparation de la configuration
Pour la configuration d'une CX32‑2 en ligne ou hors ligne, les mesures décrites ci-dessous
sont nécessaires.
1. Créez un projet et insérez une SIMOTION D4x5-2 (dans l'exemple : D455‑2).
2. Dans le navigateur de projet, double-cliquez sur la D4x5‑2. La configuration matérielle
s'affiche.
3. Dans le catalogue des modules, ouvrez l'entrée "PROFIBUS DP" et sélectionnez
"SINAMICS".
4. Faites glisser une CX32‑2 sur le système maître PROFIBUS Integrated du module
SIMOTION D. Le pointeur de la souris ne permet d'insérer la CX32‑2 qu'au niveau du
système maître. Le masque "Propriétés de l'esclave DP" s'affiche avec l'adresse
PROFIBUS. L'adresse PROFIBUS est affectée automatiquement. Voir tableau ci-dessous.
Sélectionnez le port DRIVE-CLiQ correspondant en sélectionnant l'adresse PROFIBUS
correspondante (dans l'exemple : adresse PROFIBUS 15).

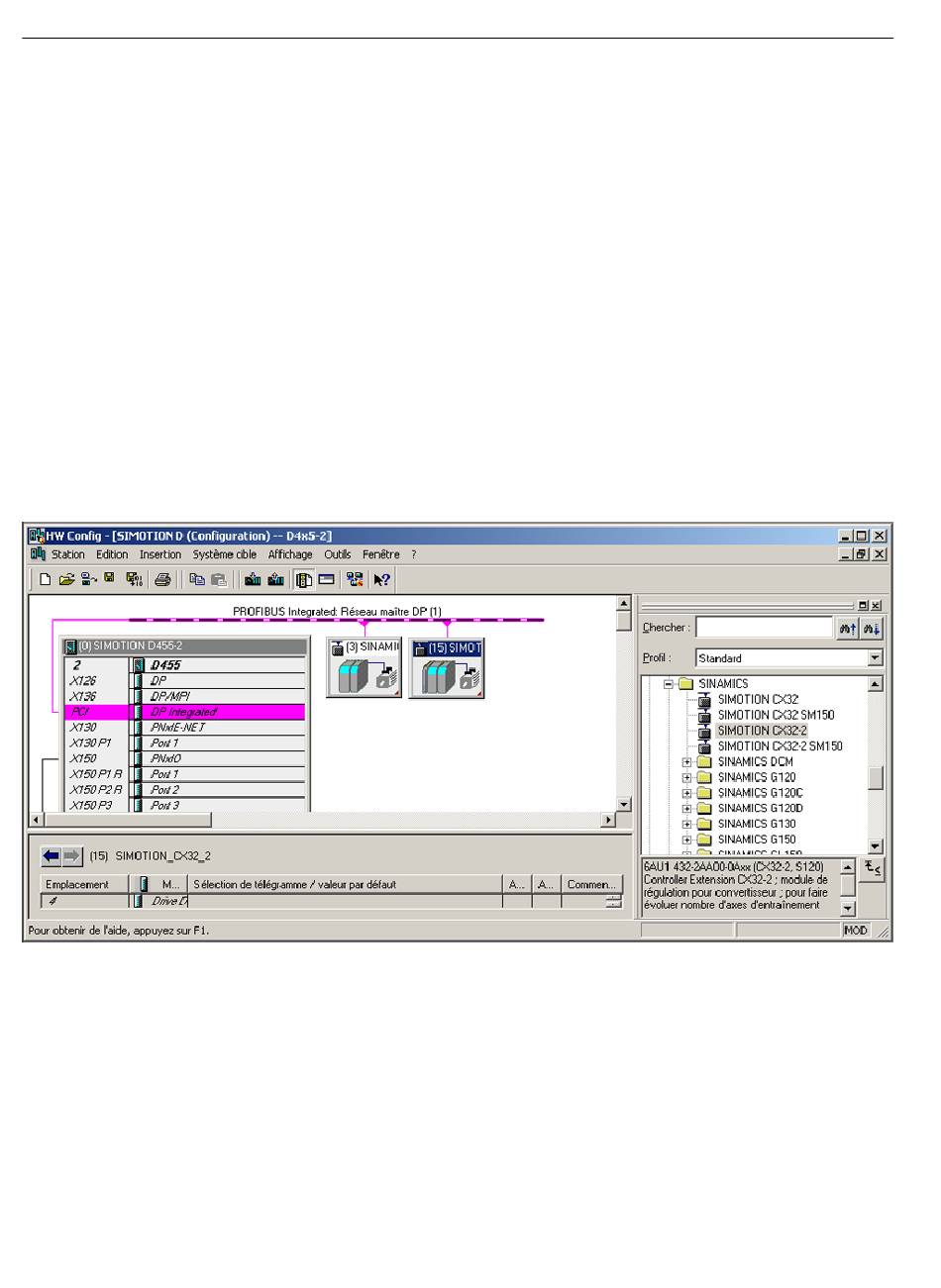

Figure 7-27
Ajout de la CX32‑2 dans la configuration matérielle
216
Manuel de mise en service et de montage, 01/2015
SIMOTION D4x5-2
