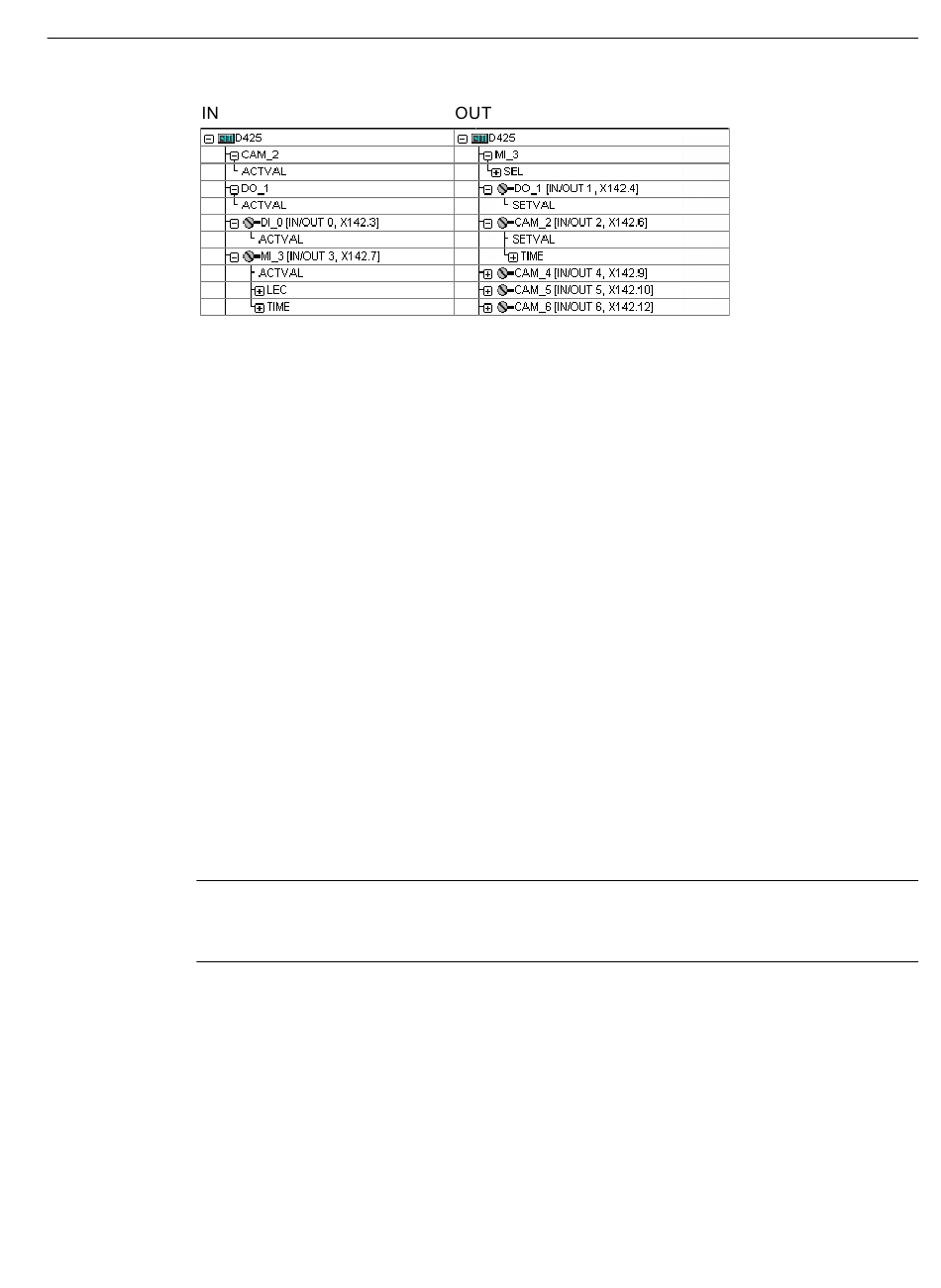

Figure 7-63
ACTVAL, état des bornes
ACTVAL représente l'état de voie logique en tenant compte d'une éventuelle inversion
configurée.
● pour une entrée TOR, ACTVAL correspond à l'état logique de l'ETOR
● pour une entrée MI, ACTVAL correspond à l'état logique de l'entrée du détecteur
● pour DO / CAM, ACTVAL correspond à l'état effectif des bornes de la sorties TOR ou de
la sortie de came. Une différence entre l'état des bornes et l'état piloté peut signaler un
court-circuit ou un défaut du pilote de sortie.
LEC, compteur de fronts perdus
Le LEC (Lost Edge Counter) compte les fronts perdus sur une entrée de détecteur. Les fronts
perdus sont des fronts qui doivent être mesurés conformément à la tâche de mesure,
autrement dit :
● la tâche de mesure est active et
● le front correspond à la sélection des fronts
Si la tâche de mesure spécifie p. ex. que seuls de fronts montants doivent être saisis, alors
seuls les fronts "montants" perdus seront saisis.
Remarque
La condition requise pour l'utilisation du LEC est le réglage du cycle de traitement "Servo" pour
le TO Détecteur.
En cas de dépassement de la capacité de l'entrée de détecteur (2 fronts par cycle servo ou
par tâche de mesure), des fronts sont perdus.
Il est possible de saisir au maximum 7 fronts perdus
● par cycle servo (mesure cyclique) ou
● par tâche de mesure (mesure unique)
.
Si le nombre de fronts perdus est supérieur à 7, le compteur reste sur la valeur 7.
