Prérequis
Pour garantir la stabilité mécanique en cas d'utilisation de Controller Extensions CX32‑2 :
● les Controller Extensions CX32‑2 doivent être reliées entre elles et
● la Controller Extension CX32‑2 à la Control Unit SIMOTION D4x5‑2
par un étrier.
Procédure
Comme en position standard en "montage vertical à la paroi de l'armoire", les modules doivent
être fixés chacun par deux vis M6 sur un support d'une résistance mécanique suffisante.
Pour relier mécaniquement deux CX32‑2, desserrer la vis (Torx 10) de l'étrier de liaison et
basculer l'étrier de sorte que la tige se trouve dans l'ouverture de l'étrier. Resserrer ensuite la
vis à un couple de 0,8 Nm.
Pour relier mécaniquement la CX32‑2 à la D4x5‑2, démonter l'étrier de sa position initiale et
fixer l'étrier à la borne de blindage.

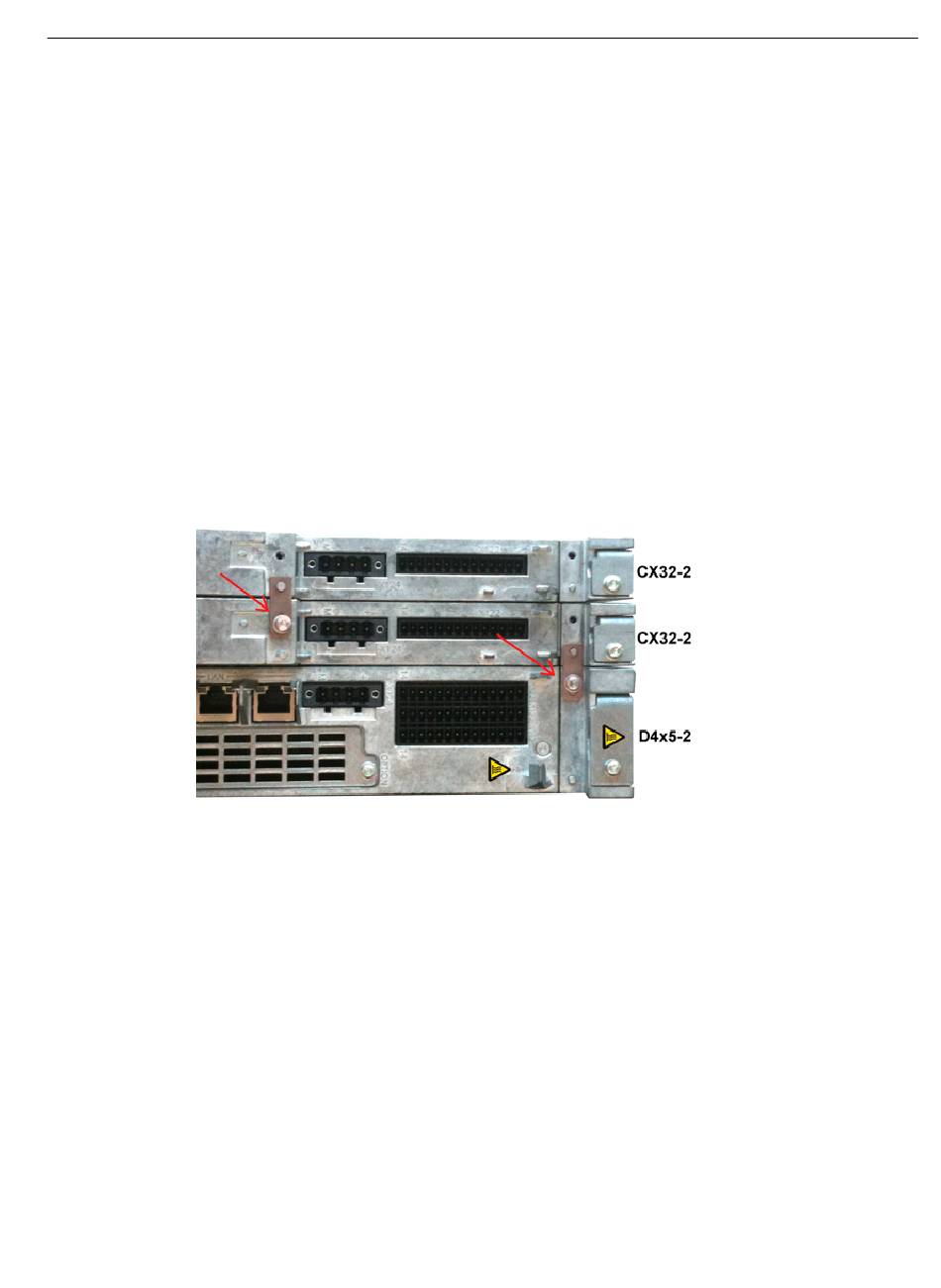

Figure 3-13
Montage sans entretoises
Comme la position standard en "montage vertical", la position de montage "couché sur le dos"
peut être réalisée sans entretoises.
Le démontage des entretoises est décrit au chapitre Montage de la SIMOTION D4x5-2
(Page 37).
3.4.4 Caractéristiques techniques / homologations / certifications
Pour la position de montage "couché sur le dos", les caractéristiques techniques,
homologations et certifications valables sont les mêmes que pour la position standard en
"montage vertical".
Les caractéristiques techniques figurent dans le manuel
SIMOTION D4x5-2
Manuel de mise en service et de montage, 01/2015
Liaison mécanique de la CX32‑2
3.4 Position de montage alternative
SIMOTION D4x5‑2 .
