Remarque
Pour la CX32‑2, le raccordement du blindage se fait comme pour la D4x5‑2. La CX32‑2
possède uniquement le bornier X122 et l'élément de raccordement du blindage de la CX32‑2
est plus étroit que celui de la D4x5‑2.
4.6.2
Raccordement des entrées/sorties de la TB30
Brochage des connecteurs

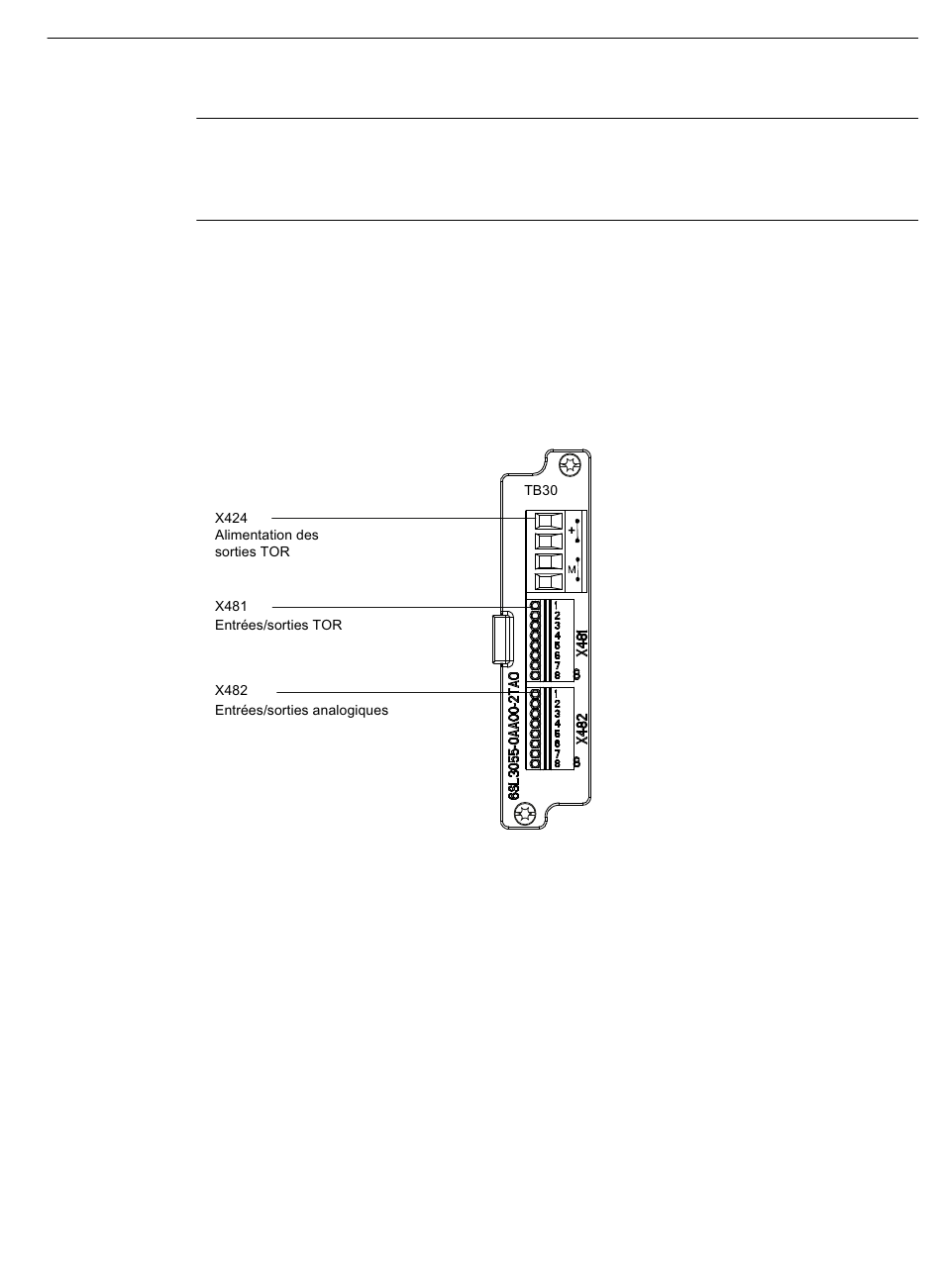

Figure 4-9
Autres documents de référence
Vous trouverez des informations détaillées sur le brochage des interfaces X424, X481 et X482
au chapitre "Composants système complémentaires" du manuel
SIMOTION D4x5-2
Manuel de mise en service et de montage, 01/2015
Implantation des interfaces de la TB30
4.6 Raccordement des entrées/sorties
SIMOTION D4x5‑2 .
Raccordement
75
