La ventola di aspirazione 1 è l'organo che serve ad aspirare la polvere creata dalle spazzole. La ventola di aspirazione ruota
tramite un motore elettrico 2 azionato dall'interruttore 4 (fig. 20). Pertanto, quando la motoscopa è in funzione, la ventola deve
essere sempre funzionante, esclusi i seguenti casi nei quali si deve fermare:
1) Presenza di acqua sul terreno da spazzare.
2) Quando si vibrano i filtri polvere.

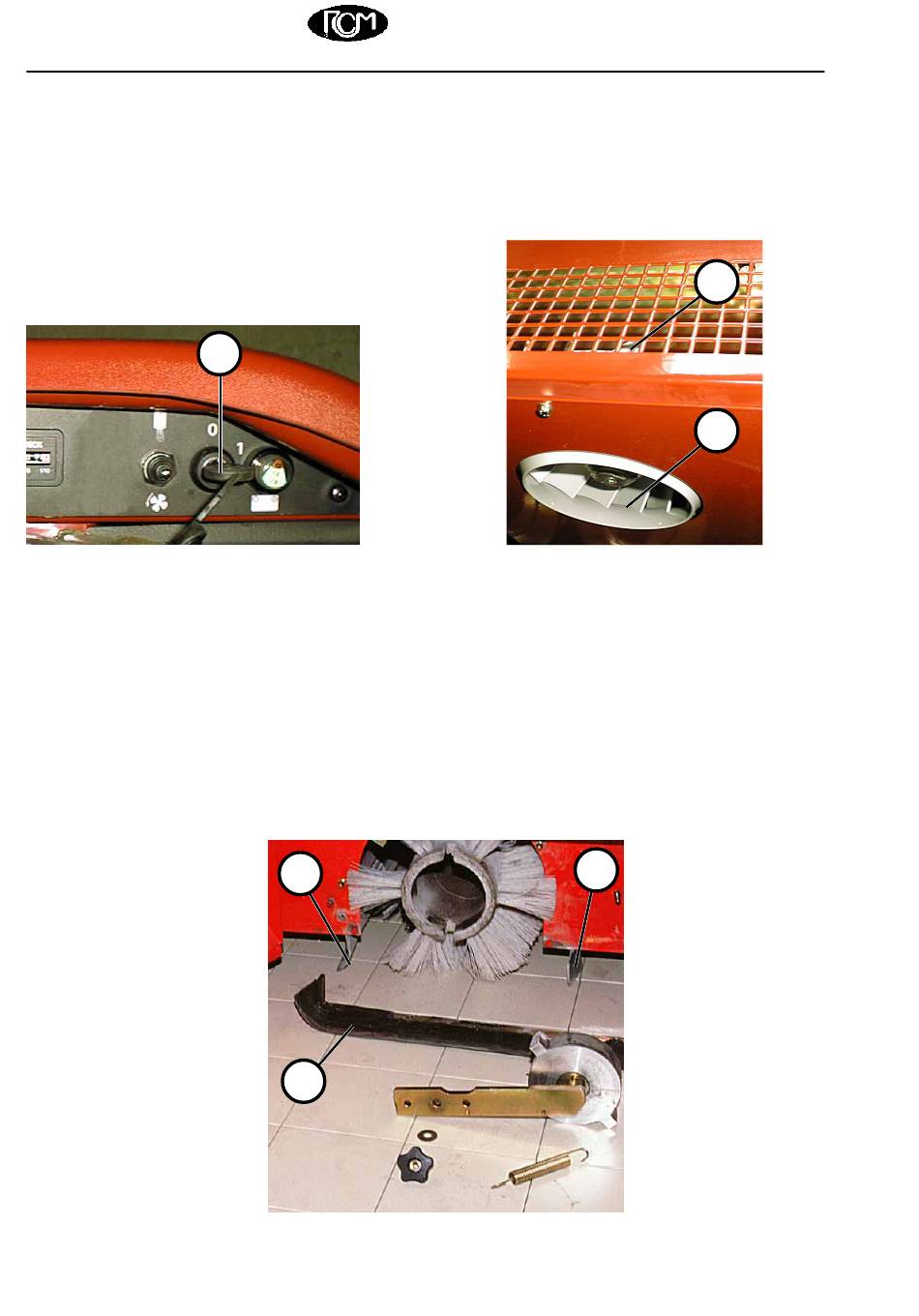

FIG. 20 - INTERRUTTORE COMANDO VENTOLA
La funzione dei flap è quella di trattenere la polvere mossa dalla spazzola centrale, pertanto occorre conservarli sempre
perfettamente funzionanti e sostituirli in caso di rottura.

Sostituzione flap

1) Svitare i bulloni di fissaggio del flap anteriore e posteriore.
2) Per togliere i flap laterali 3 è sufficiente aprire i coperchi di ispezione. Rimontarli nella stessa posizione, facendo attenzione
che quelli laterali o posteriori rimangano a 3-4 mm dal piano terra.
FIG. 22 - FLAP
1) Flap posteriore
2) Flap anteriore
3) Flap laterale destro
MOTOSCOPE INDUSTRIALI

Aspirazione (ventola)

4

Flap tenuta polvere

2
3
R 703 E/1 R 703 E/1
R 703 E/1 R 703 E/1 R 703 E/1
FIG. 21 - MOTORE ELETTRICO E VENTOLA ASPIRAZIONE
2
1
1
