42

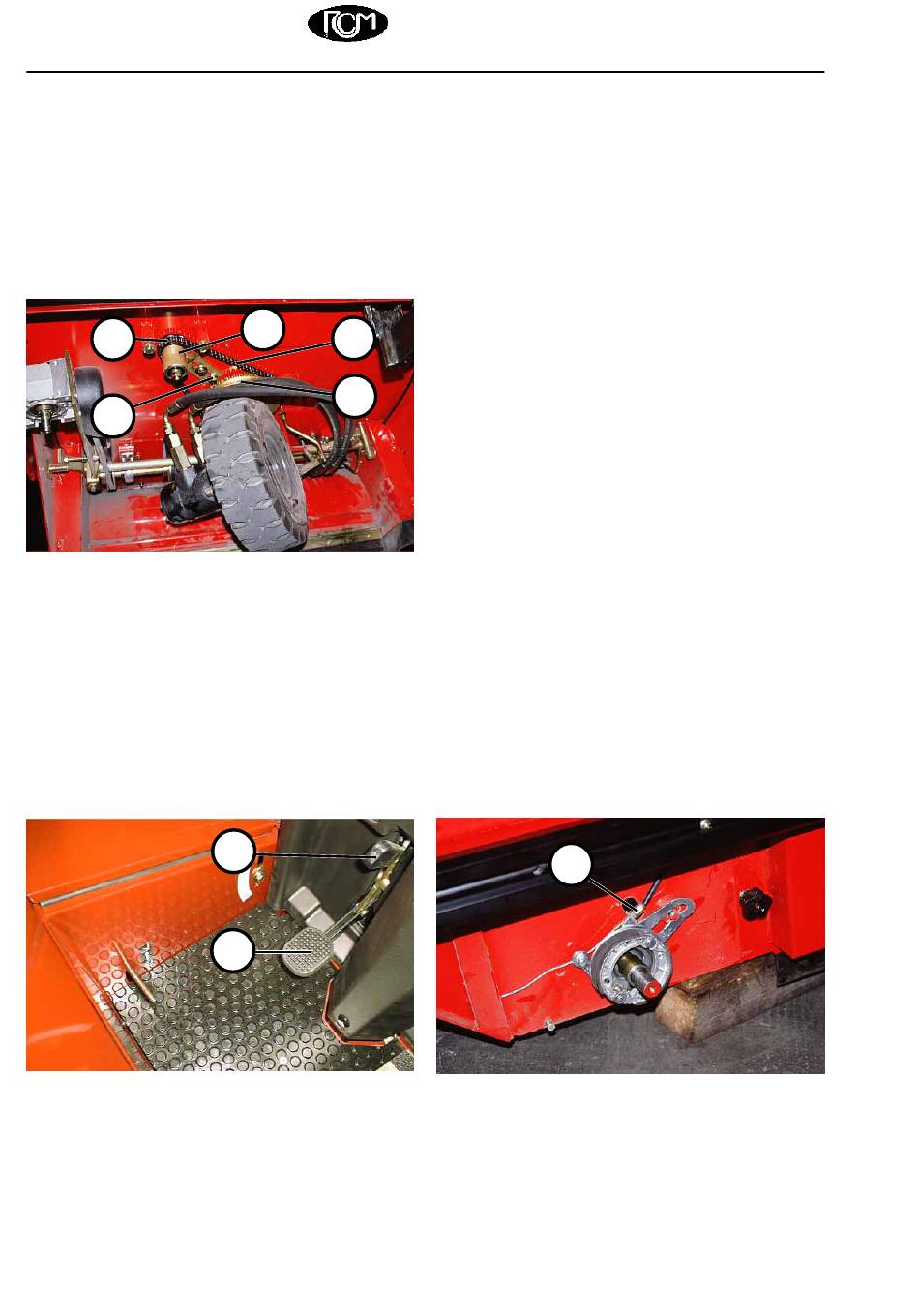

Lo sterzo è azionato da una catena 1 che trasmette il moto dal pignone 2, sul volante, alla corona 3 sulla ruota.
Per registrare il gioco che si può creare sul volante guida, spostare il tendi-catena 4 agendo sulle viti 5.
2
5
I freni servono per arrestare la motoscopa in movimento e per tenerla ferma su superfici inclinate.
1) La frenatura agisce sulle ruote posteriori tramite ganasce interne alle ruote.
2) Il comando pedale 2 è di tipo meccanico. Per bloccare il pedale in posizione di stazionamento, agire sulla leva 1.
3) Quando le ganasce dei freni tendono a non bloccare la motoscopa, registrare il freno mediante il registro 3 ai due lati delle
ruote posteriori.
FIG. 18 - FRENO MECCANICO
1) Levetta di fermo pedale freno
2) Pedale freno
MOTOSCOPE INDUSTRIALI
4
1
3

Freni sulle ruote posteriori

1
2
R 703 E/1 R 703 E/1
R 703 E/1 R 703 E/1 R 703 E/1

Sterzo

FIG. 17 - REGISTRAZIONE CATENA STERZO
1) Catena
2) Pignone
3) Corona
4) Tendi-catena
5) Viti fissaggio tendi-catena
3
FIG. 19 - REGISTRAZIONE GANASCE FRENO
3) Registro ganasce freno
