36
La spazzola centrale è smontabile dal lato sinistro della motoscopa e le operazioni di smontaggio devono essere effettuate nel
seguente ordine:
1) Aprire lo sportello 1 di ispezione spazzola centrale, mediante il pomello 2 (fig. 3).
2) Svitare il pomello 3.
3) Togliere la molla 5.
4) Staccare il gruppo leva e rullo di trascinamento 4.
5) Togliere il flap 6.
6) Sfilare la spazzola 7.
2

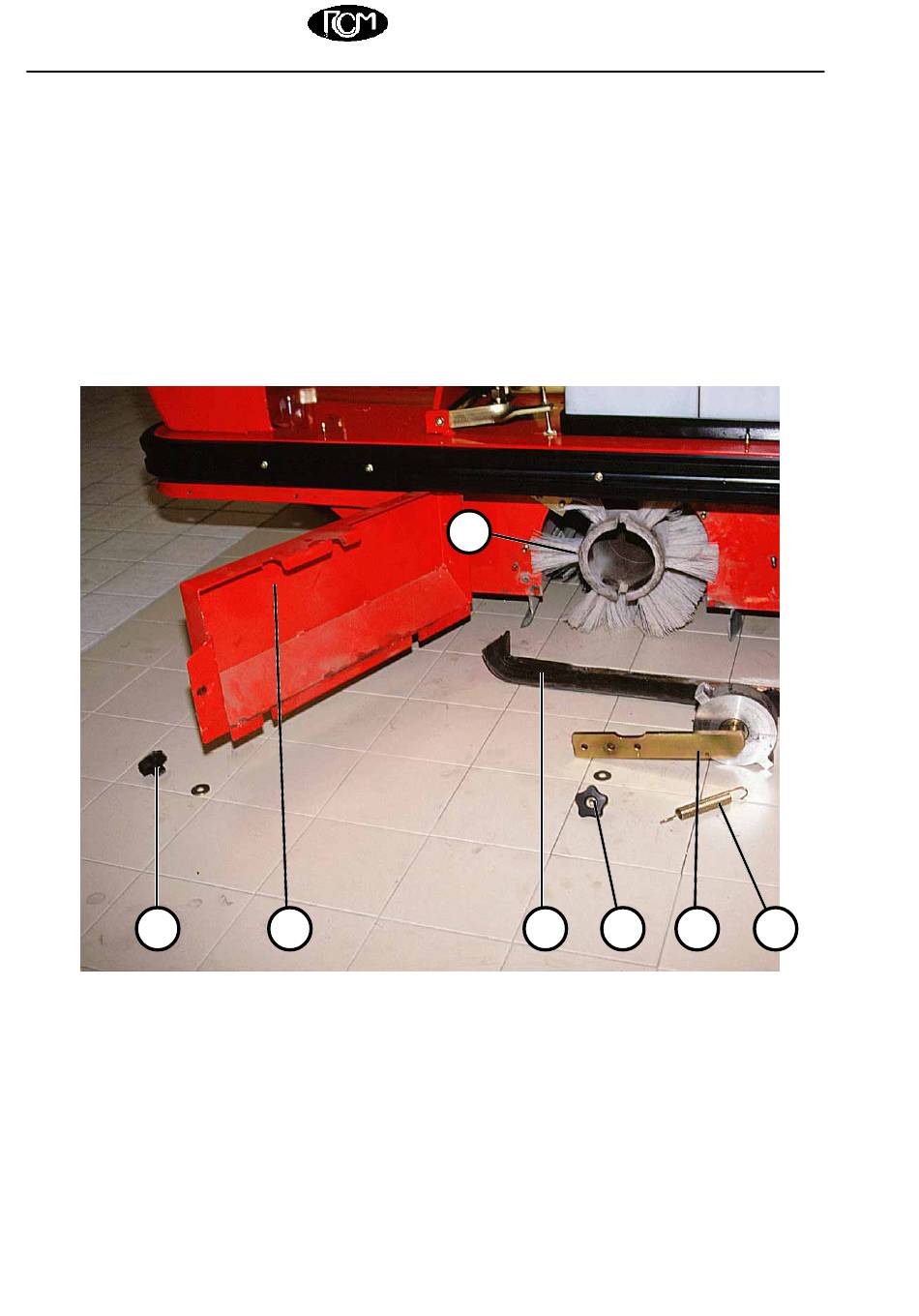

FIG. 13 - SMONTAGGIO SPAZZOLA CENTRALE
1) Sportello ispezione
2) Pomello fissaggio sportello
3) Pomello fissaggio gruppo leva
4) Leva e rullo di trascinamento
5) Molla
6) Flap
7) Spazzola centrale
R 703 E/1 R 703 E/1
R 703 E/1 R 703 E/1 R 703 E/1
MOTOSCOPE INDUSTRIALI

Smontaggio spazzola centrale

1
7
6 3 4 5
