Gebruiksaanwijzing R8/17SF tot en met R120/11SF en R8/17SF+ tot en met R120/11SF+
Controleren van de ingestelde eindposities
Voor controle van de ingestelde eindposities kan het zonnescherm nu via de UIT-toets worden uitgeschoven, tot het op de
geprogrammeerde positie uitschakelt. Nu kan het zonnescherm via de IN-toets opnieuw worden ingeschoven.
Aanwijzing
BECKER Buismotoren hebben een korte looptijd. De inschakelduur bedraagt ca. 4 minuten (S2/KB4 min.).
Een ingebouwde thermische veiligheidsschakelaar voorkant de oververhitting van de buis-motor.
Bij de inwerking stelling van langere rolluikpantsers en herhaaldelijke op-en neer-bewegingen kan de
thermische veiligheidsschakelaar geactiveerd worden. Na een korte afkoel-periode es de aandrijving weer
klaar voor gebruik. De volledige inschakelduur wordt pas bereikt door de aandrijving wanneer hij afgekoeld is
tot op omgevingstemperatuur.
Vermijd een herhaaldelijke activatie van de thermische veiligheidsschakelaar.
Vaste aansluiting op het stroomnet
Voorzichtig
Elektrische werken mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.
De elektrische aansluiting wijkt af van de gangbare buismotoren.
Deze buismotoren kunnen niet met gangbare schakelelementen (schakelaars, schakelklokken) worden aan-
gestuurd.
De bediening gebeurt uitsluitend met de meegeleverde zender TouchControl via de afstandsbediening.
Houd bij de installatie van de aandrijvingen rekening met de overeenkomstige stroomopname (zie techn. gegevens).
1. Zorg ervoor dat de voedingsaansluiting spanningsloos is.

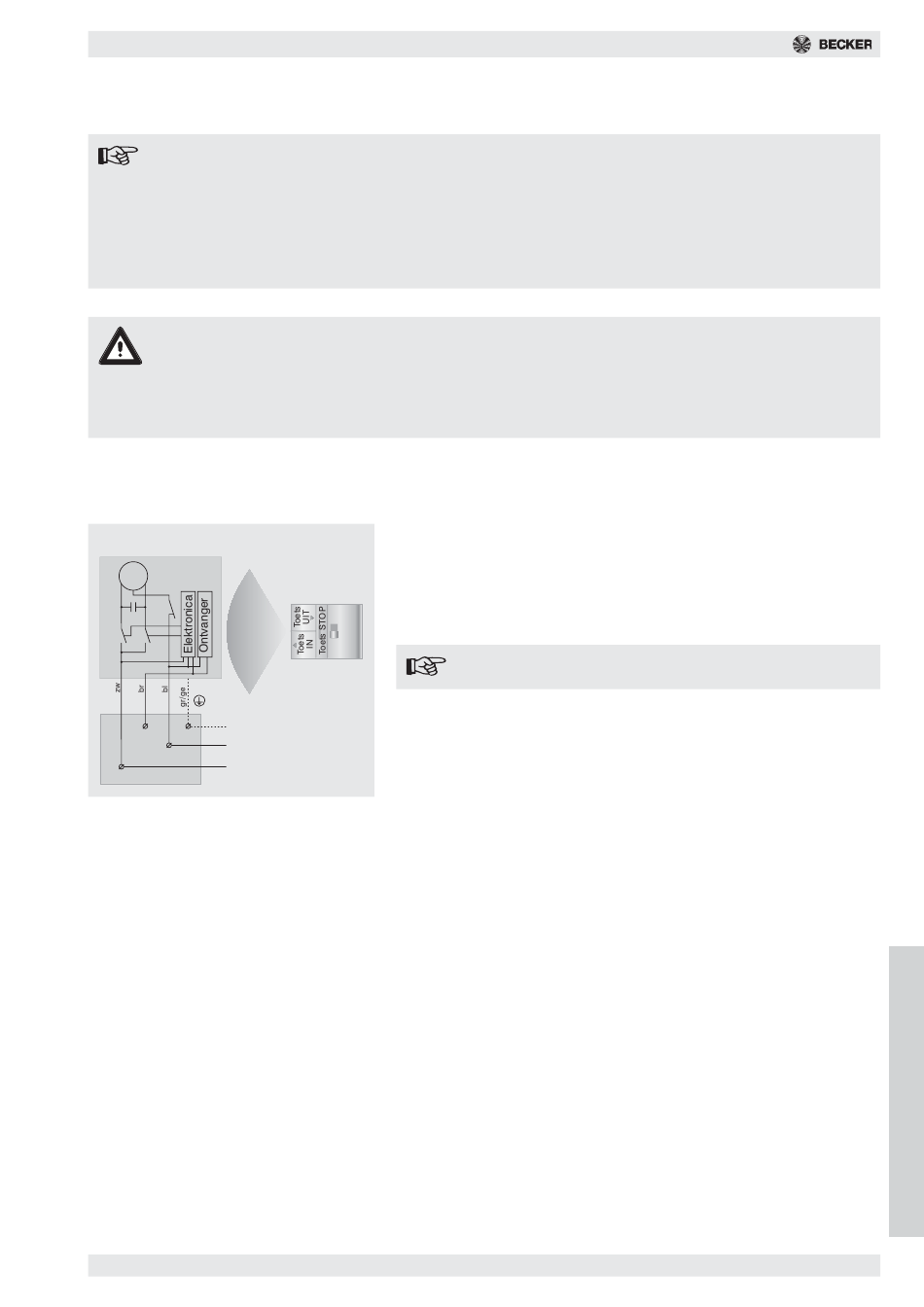

2. Netaansluiting tot stand brengen: vakkundig vastklemmen van groen/ gele ader op aardleiding PE, blauwe ader op neutraal-
geleider N, zwarte ader op de buitengeleider L1. Bruine ader open laten en isoleren tegen aanraking (zie afb. 15)
15
~ M
230V
PE
N
L1
3. Motorkabel oplopend naar de motor leggen, c.q. een lus vormen.
4. Motorkabel zo fixeren dat hij niet in de wikkelruimte kan terechtkomen.
5. Netspanning op de vaste aansluiting inschakelen.
6. Ev. functietest. Voor de eerste uitvoering van een beweging, de desbetref-
fende toets tot 7 seconden indrukken.
7. Montage en ingebruikname zijn hiermee afgesloten.
Aanwijzing
Voor voedingsleidingen steeds 3-aderige kabels gebruiken.
Werking in combinatie met de windmodule
Bij aansluiting op de windmodule is een windbewaking van de zonnescher-
men mogelijk (zie handleiding windmodule). Bij een windalarm worden de
zonneschermen ingeschoven en kunnen voor de duur van het windalarm niet
volledig worden uitgeschoven. Om een windalarm kenbaar te maken, schuift
de aandrijving na een uitschuifcommando 1/4 wikkelbuisomwenteling uit en
weer in.
