3. INSTALACIÓN Y CABLEADO
3.2.10 UNET

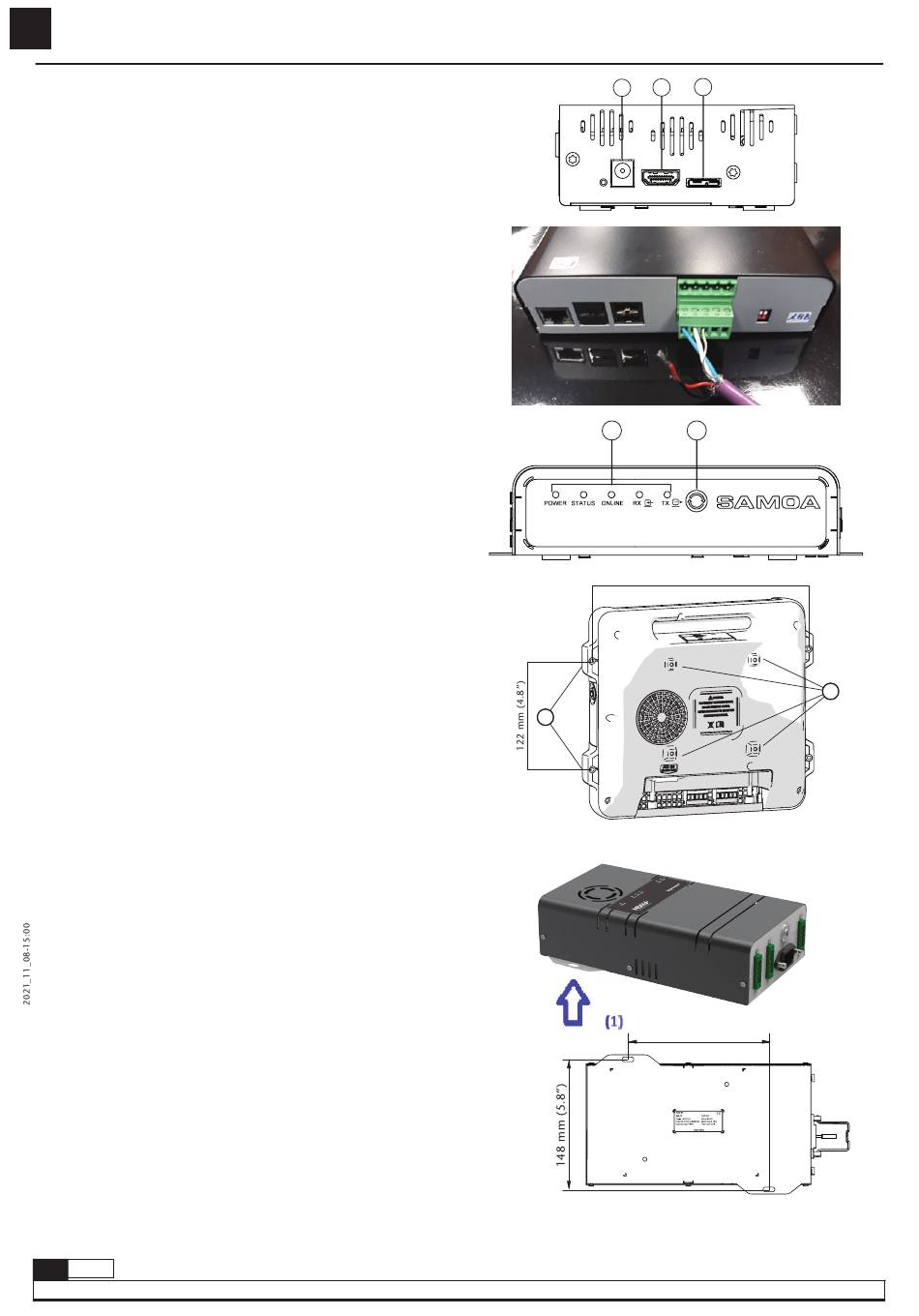

Vista lateral
1. Entrada de alimentación. Esta es una entrada de 5 VDC, pero el
UNet tiene un transformador para convertir la alimentación de red
(110 VAC o 240 VAC) a 5 VDC.
2. Conector HDMI. Solo para servicio.
3. Conector micro USB. Solo para servicio.
El cableado debe realizarse tal y como se muestra en la imagen.
Si hay que realizar dos conexiones CANBUS, conecte el terminal superior
de la misma manera. En este caso, la resistencia EOL tiene que ser
desactivada (ver capítulo de parámetros locales).
En cuanto a las indicaciones y botones LED, las etiquetas del UNet indican
el significado de cada uno de ellos. En cuanto a las indicaciones y botones
LED, la etiqueta UNet indica el significado de cada uno.
1. Botón de reinicio.
En caso de reiniciar el UNet, debe presionarse.
2. Indicador de estado
Power: indica si hay alimentación en la unidad.
Status: Indica si la comunicación CANBUS está bien.
Online: Indica si está listo para trabajar.
RX: Comunicación fluye hacia la unidad.
TX: Comunicación fluye desde la unidad.
3.3 FIJACIÓN DE LOS ELEMENTOS
3.3.1 UDAT / UDAT Power+
La fijación del UDat a los elementos de la instalación se puede realizar a
través de los 4 agujeros VESA 100 situados en la parte posterior de la
caja (1).
Los orificios de fijación (2) se utilizan en caso de instalación empotrada
del equipo.
3.3.2 UPOWER / UPOWER+
La unidad puede fijarse a la pared o a otros elementos de la instalación
mediante las fijaciones frontales (1).
