3. EINRICHTUNG UND VERKABELUNG

3.1. NETZTOPOLOGIE

NexU erlaubt drei verschiedene Konfigurationen:
• Verkabelt: Im Standardfall haben wir nur eine gemeinsame Leitung für alle Einheiten des Systems. Hier müssen Sie alle Elemente des Systems
gemäß der CANBUS-Philosophie verbinden.
• Kabellos: Im Standardfall erfolgt die Kommunikation über WiFi. Die einzige Verkabelung, die Sie anschließen müssen, ist für die
Spannungsversorgung
• Hybride: Eine Mischung aus den beiden vorherigen.
Generell gilt, dass ein Netzteil maximal 8 Einheiten für UDat power+ oder UPower+ und maximal 2 Einheiten für UDat oder
UPower versorgen kann.

3.1.1 VERKABELTE INSTALLATION

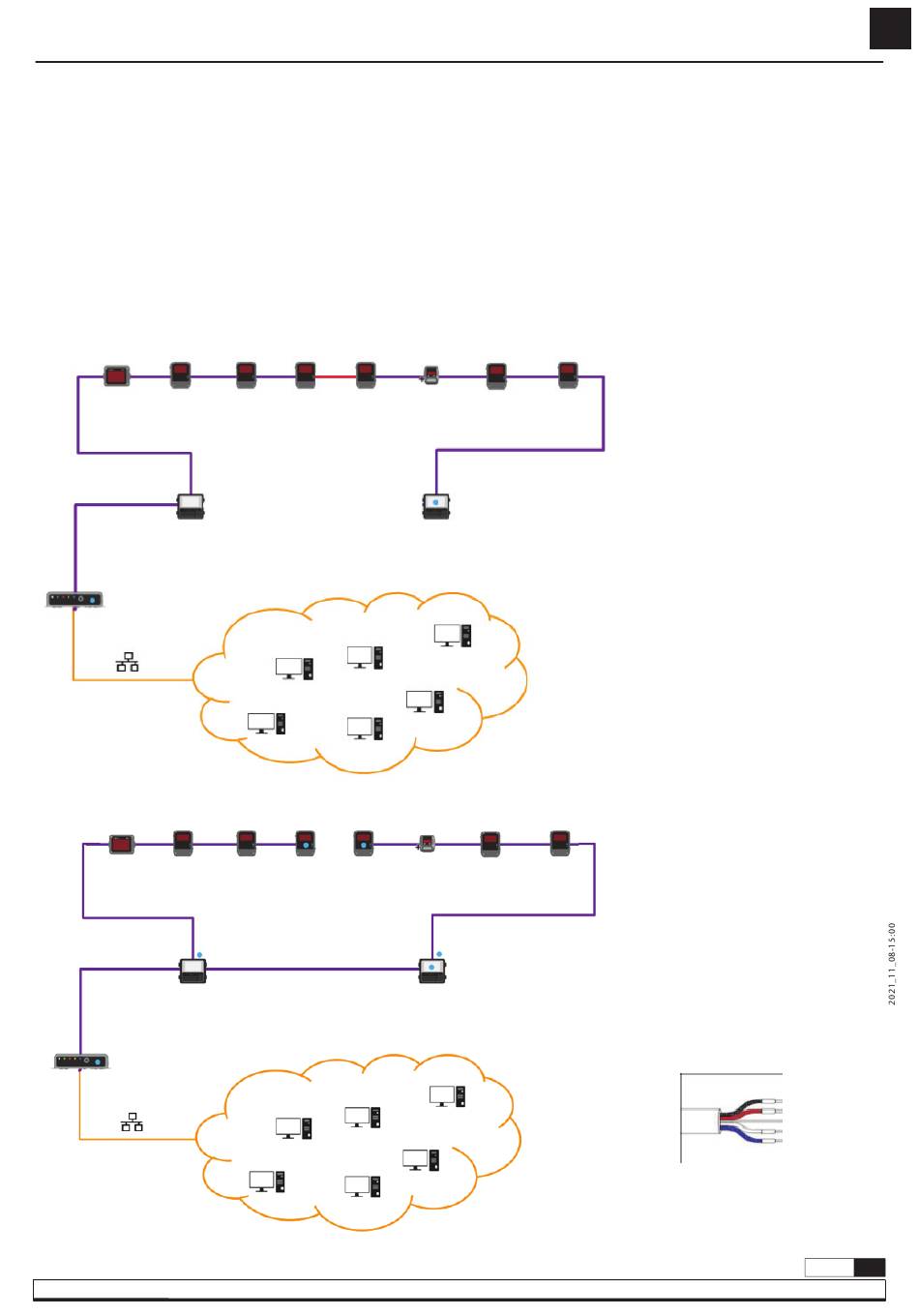

Für UDat mit zwei Anschlüssen (siehe Abschnitt 3.2.1) ist in dieser Abbildung ein anschauliches Beispiel für die Verlegung einer verkabelten Installation zu sehen.
Für UDat mit drei Anschlüssen (siehe Abschnitt 3.2.1) ist in dieser Abbildung ein anschauliches Beispiel für die Verlegung einer verkabelten Installation
zu sehen.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Sie können sehen, dass es zwei verschiedene Farben für
dieselbe Verkabelung gibt. Die Farbe Magenta steht für
Kommunikation und Leistung und die Farbe Rot nur für
Kommunikation.
Das bedeutet, dass der rechte UDat vier Elemente
rechts und der linke UDat vier Elemente links einschaltet.
Die gelbe Verkabelung stellt das Computernetzwerk des
Kunden dar.
In diesem Fall sehen Sie nur die magentafarbene
Verkabelung. Diese Verkabelung führt Strom und
Kommunikation.
Die gelbe Verkabelung stellt das Computernetzwerk des
Kunden dar.
Bei der Samoa-Verkabelung werden rote und schwarze
Drähte für die Stromversorgung und weiße, blaue und
Fenster für die Daten verwendet.
HINWEIS: Obwohl die Verkabelungsfarben auch
auf andere Weise verwendet werden können, ist
es empfehlenswert, diese Regel zu folgen.
