3. INSTALLATION ET CÂBLAGE
3.4.1 CÂBLAGE DE UDAT / UDAT POWER+ À UVALVE

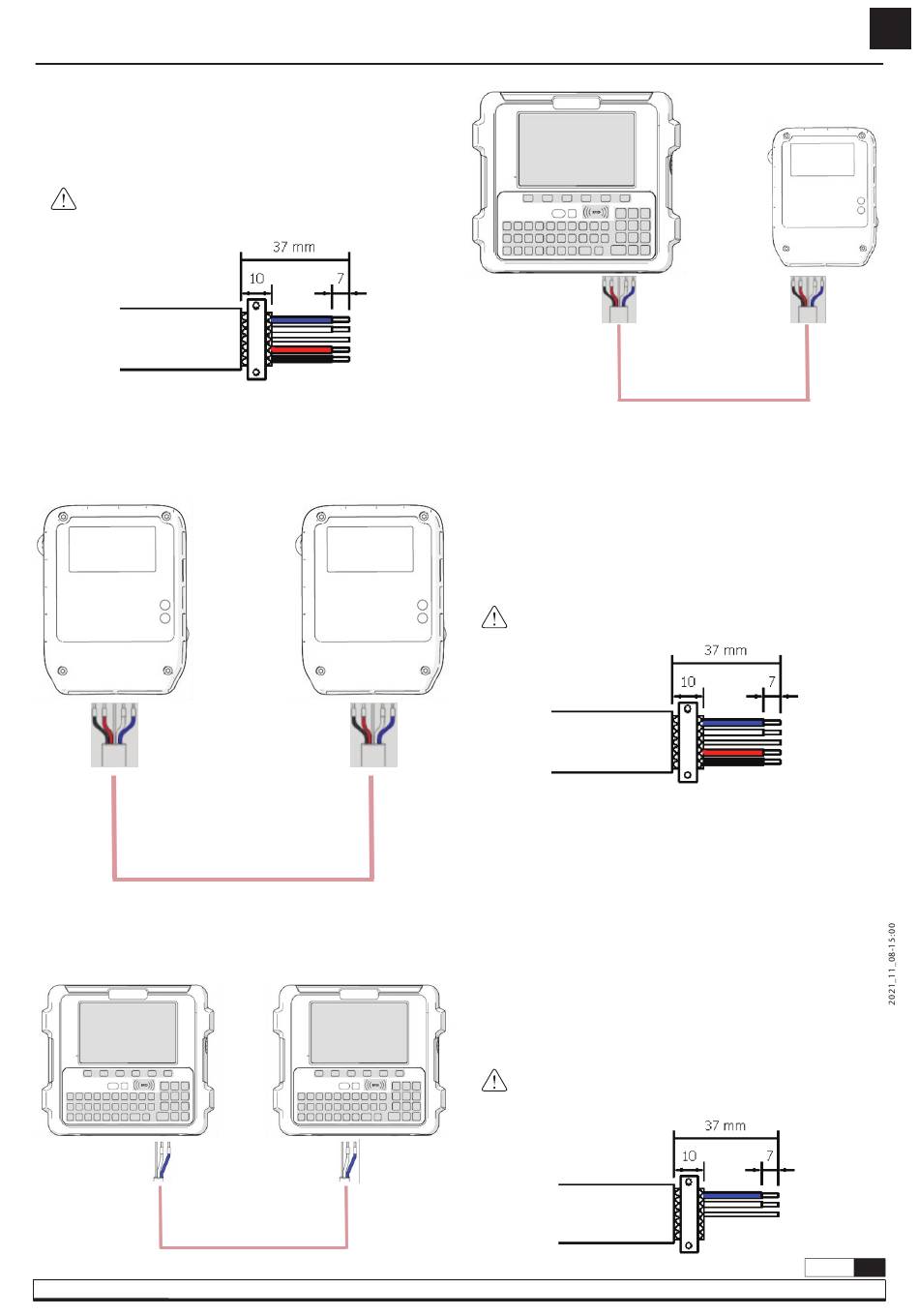

Dans l'image ci-jointe, vous pouvez voir la connexion de câblage (UDat de
l'arrière)
AVERTISSEMENT: DÉTAIL DU DÉPLACEMENT DU CÂBLE.
3.4.2 CÂBLAGE DE UVALVE / UMETER / UMETER+ À UVALVE / UMETER / UMETER+
Dans l'image ci-jointe, vous pouvez voir la connexion de câblage.
3.4.3 CÂBLAGE DE UDAT / UDAT POWER+ À UDAT / UDAT POWER+
Dans l'image ci-jointe, vous pouvez voir la connexion de câblage.
BUS IN o
BUS OUT
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Dans l'image ci-jointe, vous pouvez voir la connexion
de câblage.
Dans ce cas, la tension est transférée de l'UValve à l'UValve. Par
conséquent, cinq fils sont connectés. Ce schéma est identique pour
UMeter / UMeter+, UValve à UMeter et toutes les combinaisons.
Vous pouvez voir que, comme indiqué précédemment, les fils rouge et
noir ne doivent pas être connectés car il existe une source d'alimentation
externe pour les deux éléments.
D'autre part, vous verrez que l'UDat possède deux bornes BUS IN et BUS
OUT. Il n'est pas permis de connecter le câblage de BUS IN à BUS IN ou
de BUS OUT à BUS OUT.
BUS IN o
BUS OUT
GROUPE
AVERTISSEMENT: DÉTAIL DU DÉPLACEMENT DU CÂBLE.
AVERTISSEMENT: DÉTAIL DU DÉPLACEMENT DU CÂBLE POUR
LA CONNEXION UDAT / UDAT POWER +.
FR
EN
115
R. 11/21 838 861
