3. INSTALACIÓN Y CABLEADO
En cuanto a Los LEDS y los botones, puedes encontrar:
• 1 - Indicación de dirección / Cantidad dispensada.
• 2 y 3 - Botones de configuración
• 4 - LEDS de indicación. De izquierda a derecha. Indicación de
apertura de electroválvula, indicación de by-pass, indicación de
CANBUS en línea, indicación de final de línea.

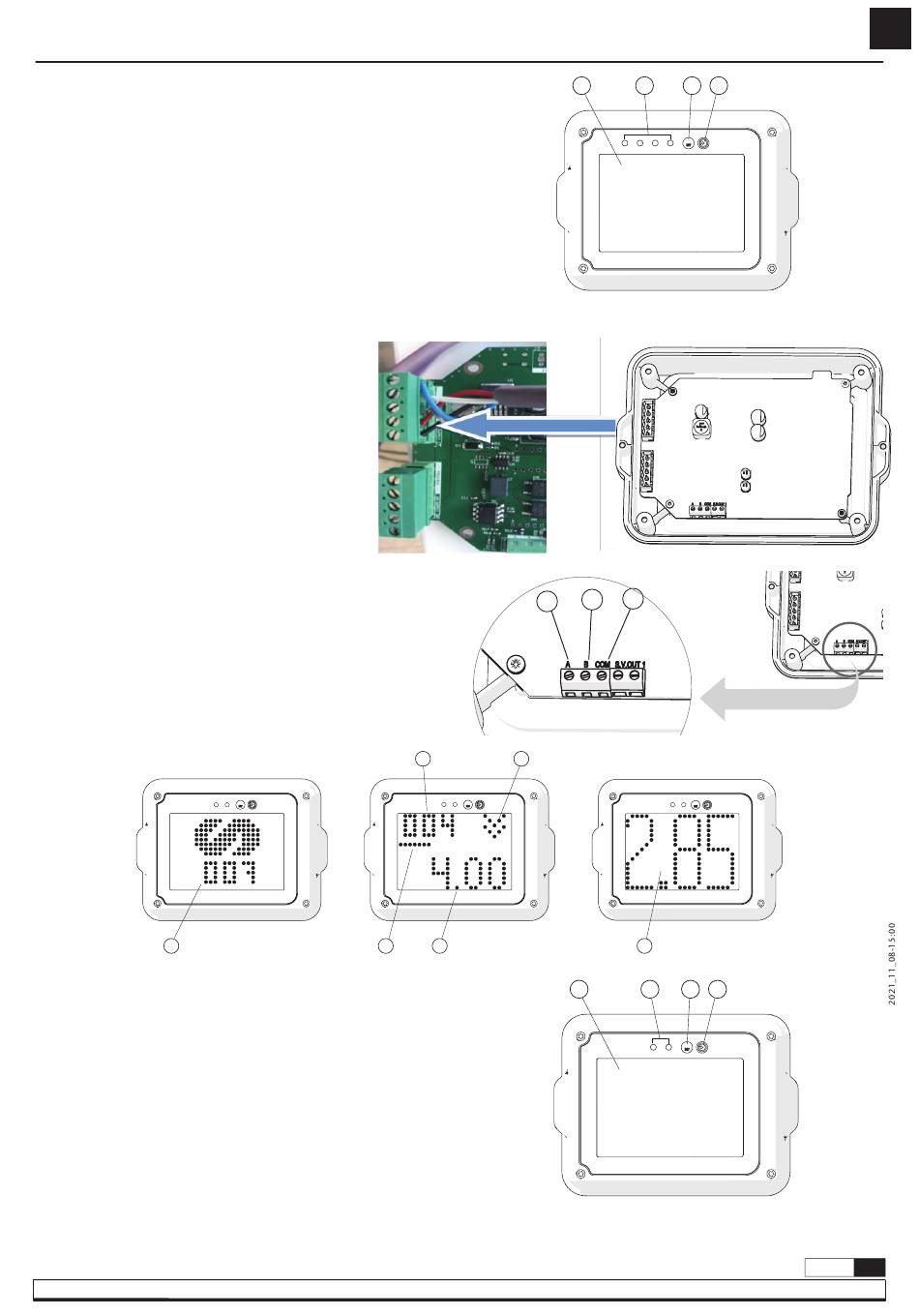

3.2.5 UVIEW

Así como la UValve, tiene dos terminales (IN y OUT) para el CANBUS.
El dispositivo dispone de 3 modos de visualización de
pantalla, denominados "modo en espera/standby",
"modo estándar" y "modo XXL".
El modo "en espera/standby" (figura 1) es el modo de
visualización que se muestra cuando no hay ninguna
transacción en curso. Mientras se realiza una
transacción, la pantalla mostrará el modo "estándar"
(figura 2) o el "XXL" (figura 3) según la configuración
del dispositivo (para más detalles, véase la sección
"Configuración del menú").
Dependiendo del modo de pantalla, se mostrará la
dirección de la unidad (1), el volumen de fluido
dispensado (2), la barra de estado de progreso de la
transacción (3) o el indicador que muestra que la
electroválvula está abierta (4).
1
En cuanto a Los LEDS y los botones, puedes encontrar:
• 1 - Indicación de dirección / Cantidad entregada.
• 2 y 3 - Botones de configuración.
• 4 - LEDS de indicación. De izquierda a derecha. Indicación de
apertura de la electroválvula, indicación de bypass, indicación de
CANBUS en línea, indicación de final de línea.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
1
fig. 1
3 2
1 4
5
7
9
4
fig. 2
2
1 4
2 3
fig. 3
2 3
R. 11/21 838 861
