3. INSTALLATION ET CÂBLAGE
3.2.10 UNET

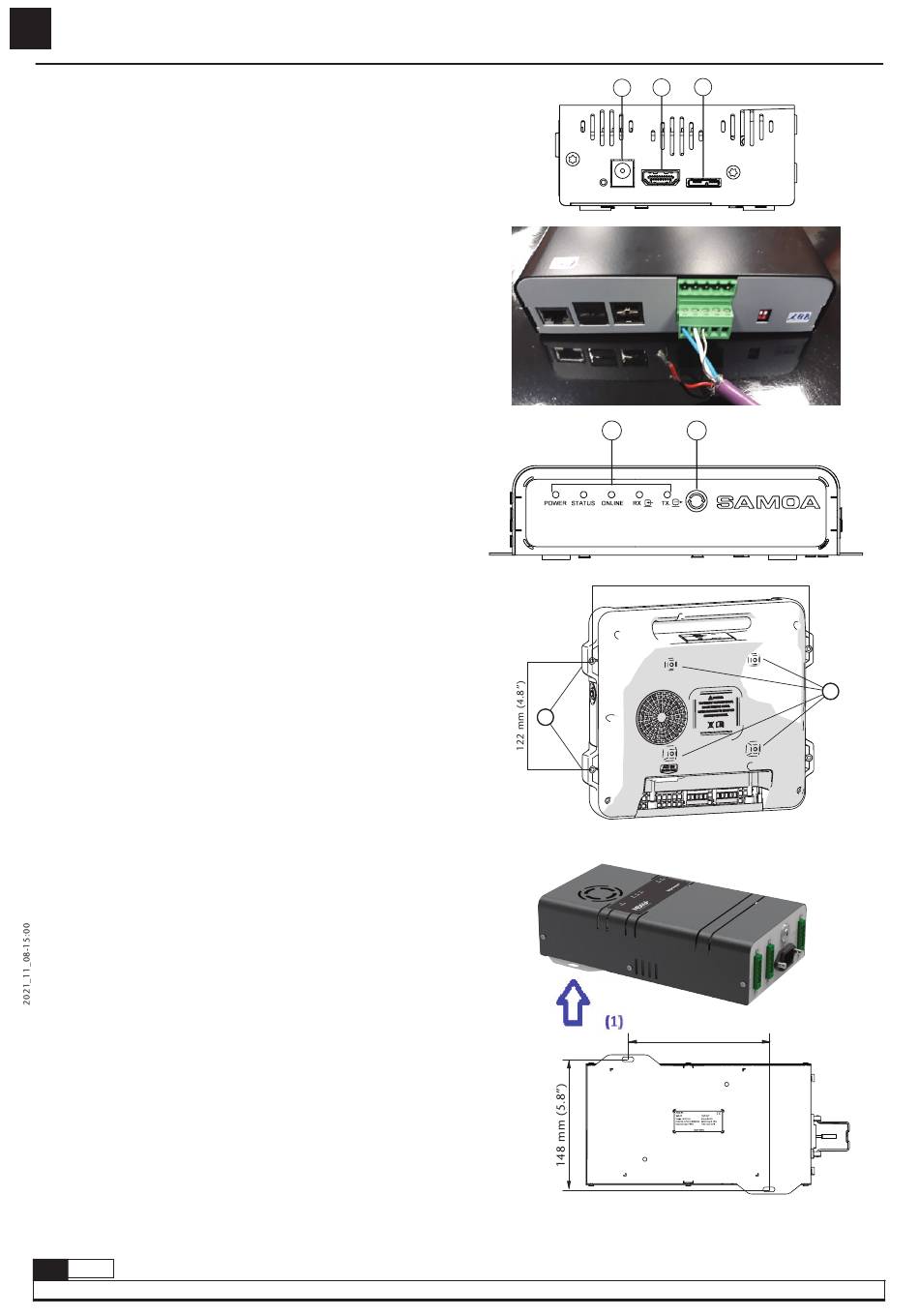

Vue de côte
1. Entrée de puissance. Il s'agit d'une entrée de 5 VDC mais l'UNet a
un transformateur pour convertir l'alimentation secteur (110 VAC ou
240 VAC) en 5 VDC.
2. Connecteur HDMI. Uniquement pour le service.
3. Connecteur micro USB. Uniquement pour le service.
Le câblage doit être effectué comme indiqué sur l'image.
Si deux connexions CANBUS doivent être effectuées, connectez la borne
supérieure de la même manière. Dans ce cas, la résistance EOL doit être
désactivée (voir chapitre Paramètres locaux)
Concernant les indications LED et les boutons, l'étiquette UNet indique
la signification de chacun.
1. Bouton de réinitialisation.
En cas de redémarrage de l'UNet, il faut appuyer dessus.
2. Indicateur d'état
Alimentation: indique si l'unité est alimentée.
État: il indique si CANBUS est OK.
Onine: Il indique s'il est prêt à fonctionner.
RX: flux de communication vers l'unité.
TX: flux de communication de l'unité.
3.3 FIXATION DES ÉLÉMENTS
3.3.1 UDAT / UDAT Power+
La fixation UDat aux éléments de l'installation peut se faire à travers les 4
trous VESA 100 placés à l'arrière du boîtier (1).
Les trous de fixation (2) sont utilisés en cas d'installation affleurante
de l'équipement.
3.3.2 UPOWER / UPOWER+
L'unité peut être fixée au mur ou à d'autres fixations de l'installation au
moyen des fixations frontales (1).
112
838 861 R. 11/21
