3. INSTALACIÓN Y CABLEADO
3.1. TOPOLOGÍA DE LA RED
NexU permite tres configuraciones diferentes:
• Cableada: En el caso estándar sólo tenemos una línea común a todas las unidades del sistema. En esta línea hay que conectar todos los
elementos del sistema siguiendo la filosofía CANBUS.
• Inalámbrica: En el caso estándar, la comunicación se realiza vía WiFi. El único cableado que tiene que conectar es el de la fuente de alimentación.
• Híbrida: Una mezcla de las dos anteriores.
Como regla general, una fuente de alimentación puede alimentar un máximo de 8 unidades para UDat Power+ o UPower+ y un
máximo de 2 unidades para UDat o UPower.
3.1.1 INSTALACIÓN CABLEADA

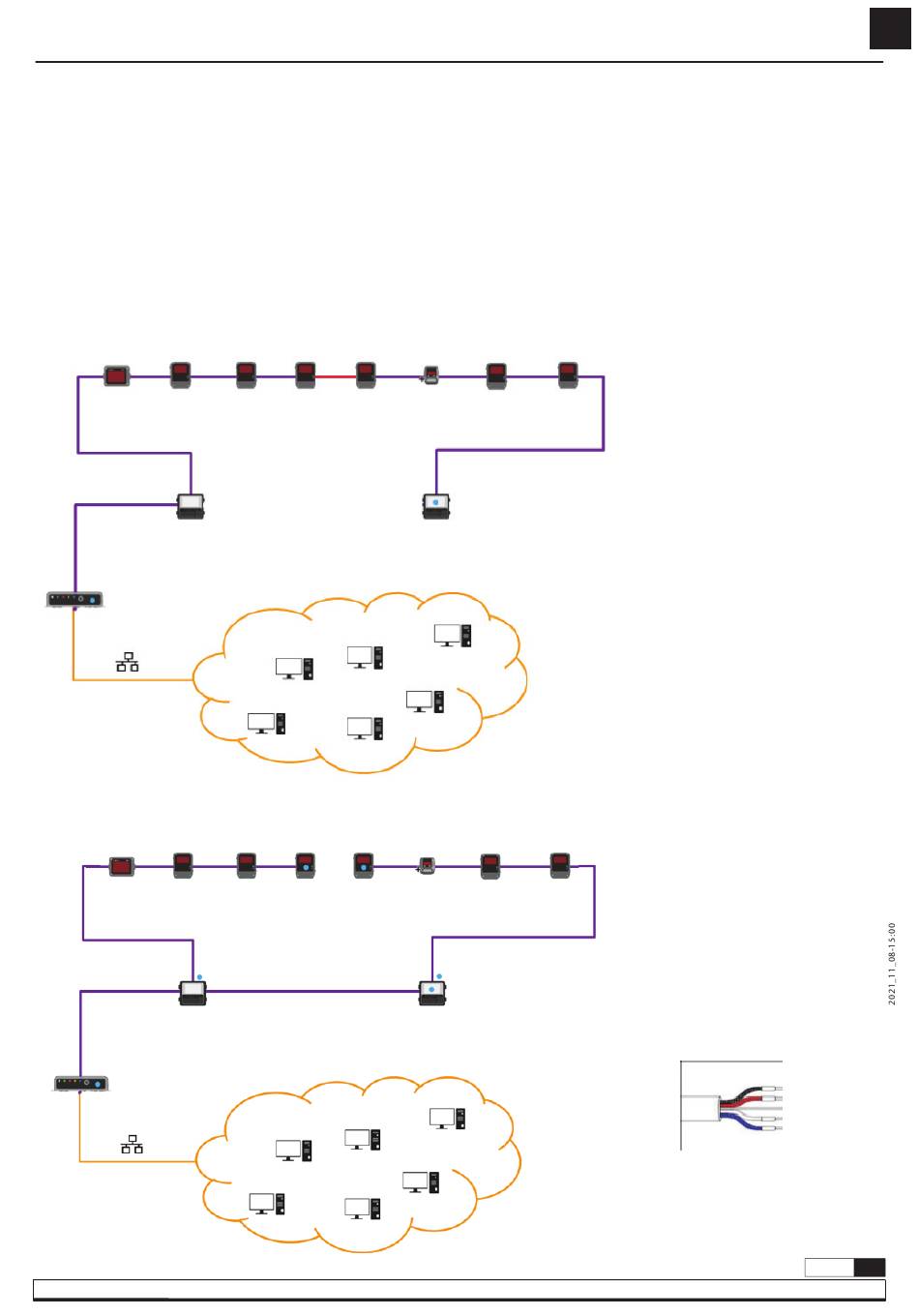

En el caso de la UDat de dos conectores (véase el párrafo 3.2.1), se puede ver en esta figura un claro ejemplo de cómo colocar una
instalación cableada.
En el caso de la UDat de tres conectores (véase el párrafo 3.2.1), en esta figura se puede ver un claro ejemplo de cómo colocar una
instalación cableada.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Verá que hay dos colores diferentes para el mismo
cableado. El color magenta representa la comunicación
y la tensión y el color rojo representa sólo
la comunicación.
Esto significa que el UDat derecho alimenta cuatro
elementos a la derecha y el UDat izquierdo alimenta
cuatro elementos a la izquierda.
El cableado amarillo representa la red informática
del cliente.
El cableado amarillo representa la red informática del
cliente.
Para el cableado de Samoa, los cables rojo y negro se
utilizan para la alimentación y el blanco,
el azul y la malla se utilizan para los datos.
NOTA: Aunque los colores de cableado se pueden
usar de otra manera,
encarecidamente seguir esta regla.
