3. EINRICHTUNG UND VERKABELUNG

3.2.9 UTANK

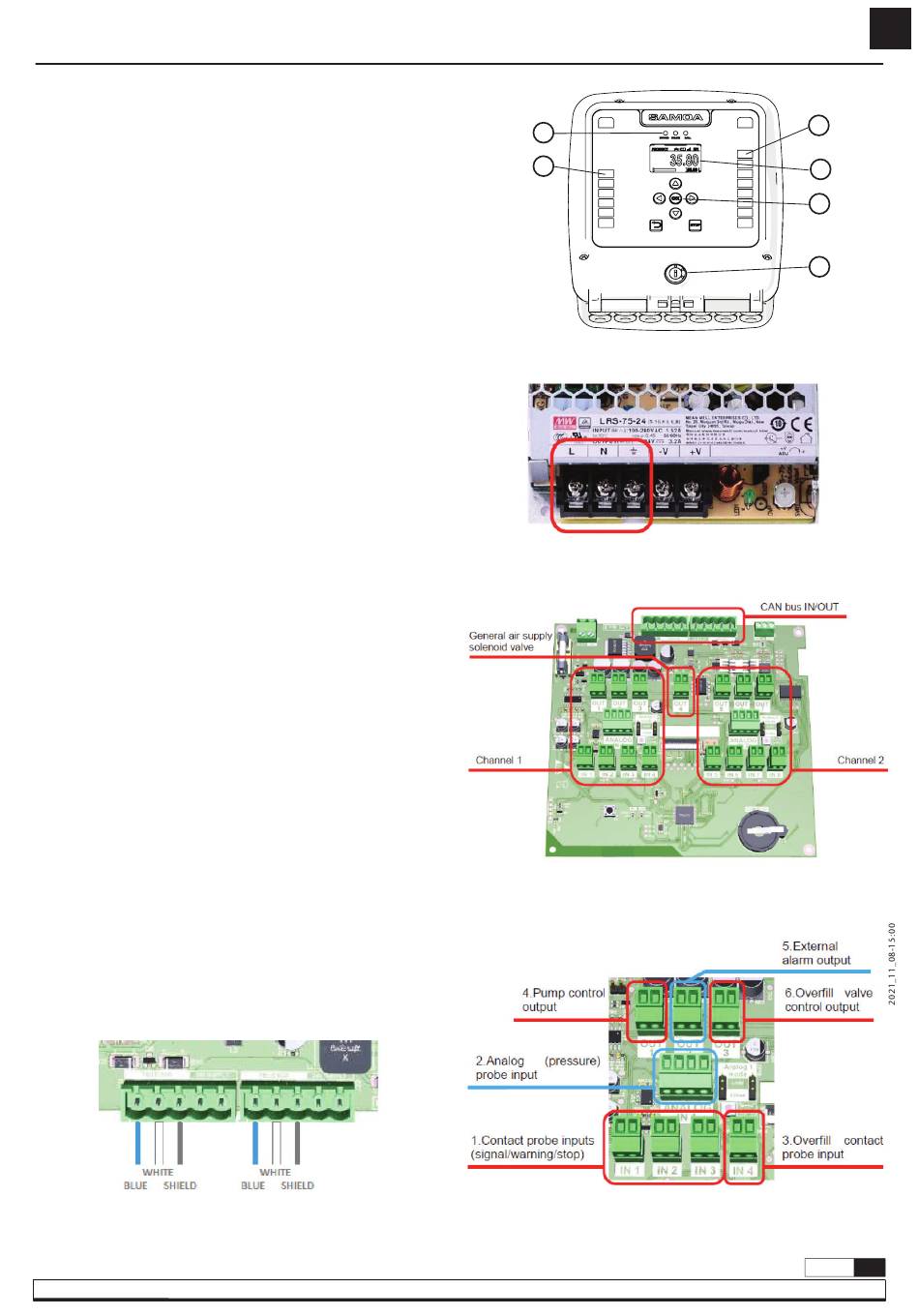

Dies sind die wichtigsten externen Elemente des UTanks:
1. RGB-LED-Leistengrafik.
2. 128x64 LCD-Display mit Hintergrundbeleuchtung.
3. Tastatur.
4. Status LEDs.
5. Bypass-Schlüsselschalter.
Dieses Gerät benötigt eine externe Netzspannung. Sie müssen das
Netzteil an eine 240 VAC / 110 VAC 50 / 60 Hz Netzversorgung
anschließen. Die Verkabelung für diesen Anschluss muss mindestens 3 x
1,5 mm betragen.
2
Dieses Gerät kann bis zu zwei Behälter mit verschiedenen Arten von
Fühlern (Analog- oder Kontaktfühler) steuern und die Kommunikation
muss über CANBUS erfolgen und es kann ein allgemeines Luftzufuhr-
Magnetventil und ein Luftmagnetventil für jede Pumpe steuern.
In der beigefügten Zeichnung zeigt Kanal 1 die Anschlüsse für den
Behälter 1 und Kanal 2 die Anschlüsse für den Behälter 2
Die Anschlüsse J21 und J22 sind beide für den Anschluss der U-TANK-
Einheit an das NEX-U CAN-BUS-Netzwerk vorgesehen.
Für den Betrieb dieses Geräts sind keine Stromleitungen (schwarze/rote
Kabeln) erforderlich.
Schließen Sie jedem Kabel von CAN-BUS entsprechend dem Schema an
den 5-poligen Stecker (951982) an.
Dieses Gerät kann bis zu 2 Flüssigkeitsbehälter steuern, die jeweils an
einen Kanal des Geräts angeschlossen werden. Beide Kanäle sind
symmetrisch und haben die gleiche Funktionalität (Eingänge/Ausgänge).
Wenn nur ein Behälter an das Gerät angeschlossen ist, muss dieser dem
Kanal 1 zugewiesen werden.
Für jeden Kanal sind dies die verfügbaren Eingänge/Ausgänge. Das
folgende Bild bezieht sich auf Kanal 1; Kanal 2 ist identisch:
