3. INSTALLATION ET CÂBLAGE
3.1 TOPOLOGIE RÉSEAU
NexU permet trois configurations différentes:
• Filaire: dans le cas standard, nous n'avons qu'une seule ligne commune à toutes les unités du système. Dans cette ligne, vous devez connecter
tous les éléments du système en suivant la philosophie CANBUS
• Sans fil: dans le cas standard, la communication se fait via WiFi. Le seul câblage que vous devez connecter est pour l'alimentation.
• Hybride: un mélange des deux précédents.
En règle générale, une alimentation peut alimenter au maximum 8 unités pour un UDat power+ ou UPower+ et 2 unités maximum
pour un UDat ou UPower.

3.1.1 INSTALLATION FILAIRE

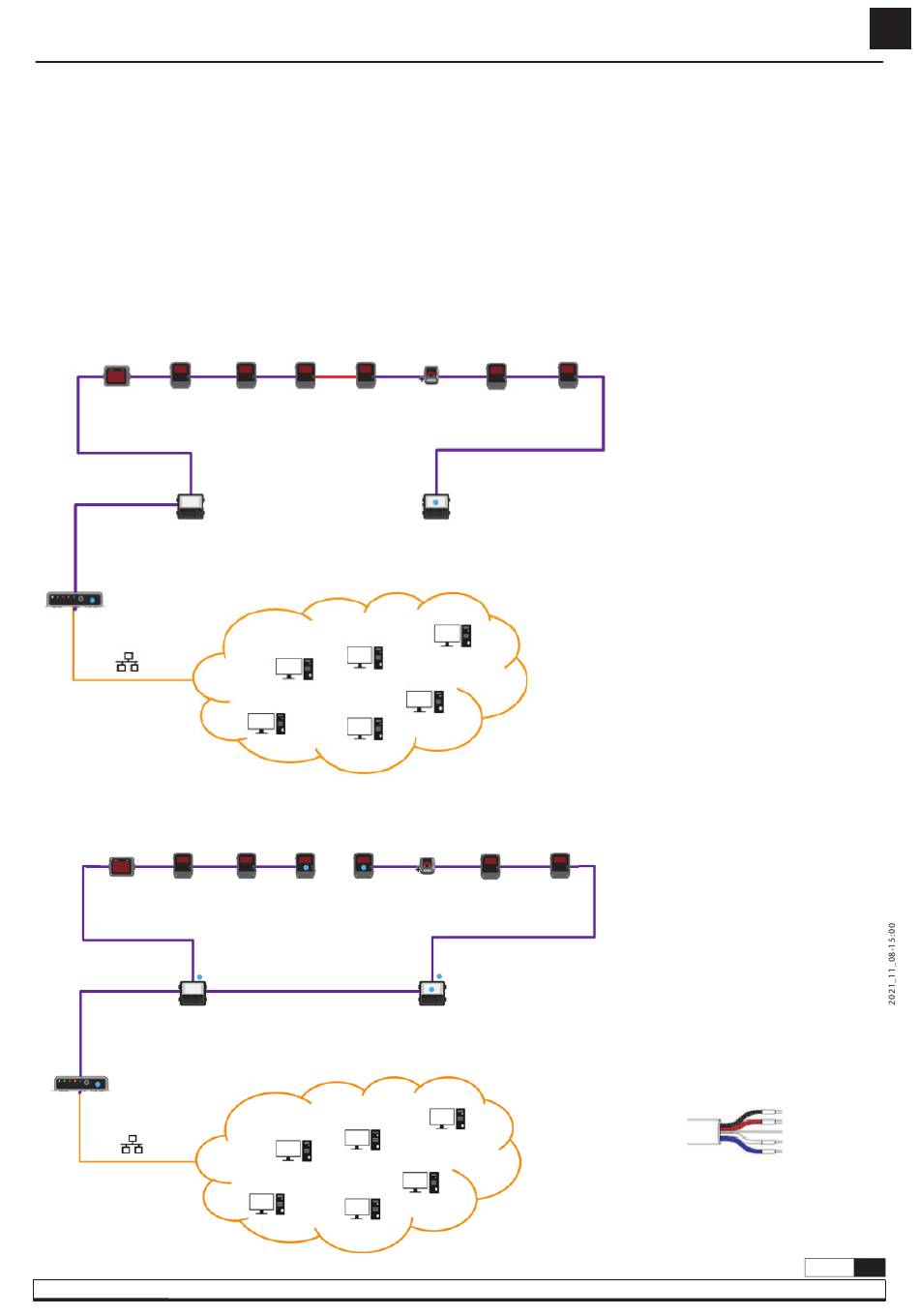

Pour l'UDat à deux connecteurs (voir paragraphe 3.2.1), un exemple clair de la pose d'une installation filaire peut être vu dans cette figure.
Ici un autre exemple clair de la pose d'une installation filaire peut être vu dans cette figure. (Pour les UDat à trois connecteurs
voire paragraphe 3.2.1).
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Vous voyez qu'il existe deux couleurs différentes pour le
même câblage. La couleur magenta représente la
communication + la puissance, la couleur verte
représente uniquement la communication. Cela signifie
que l'UDat droit alimente quatre éléments à droite et
l'UDat gauche alimente quatre éléments à gauche.
Le câblage jaune représente le réseau informatique du
client.
Dans ce cas, vous voyez que la communication entre les
deux UDat ce fait directement (sans passer par les
Uvalves.
Le câblage jaune représente le réseau informatique du
client.
Pour le câblage Samoa, les fils rouge et noir sont utilisés
pour l'alimentation et le blanc, le bleu et masse sont
utilisés pour les données.
REMARQUE : bien que les couleurs de câblage
puissent être utilisées d'une autre manière, il est
fortement recommandé de suivre cette règle.
