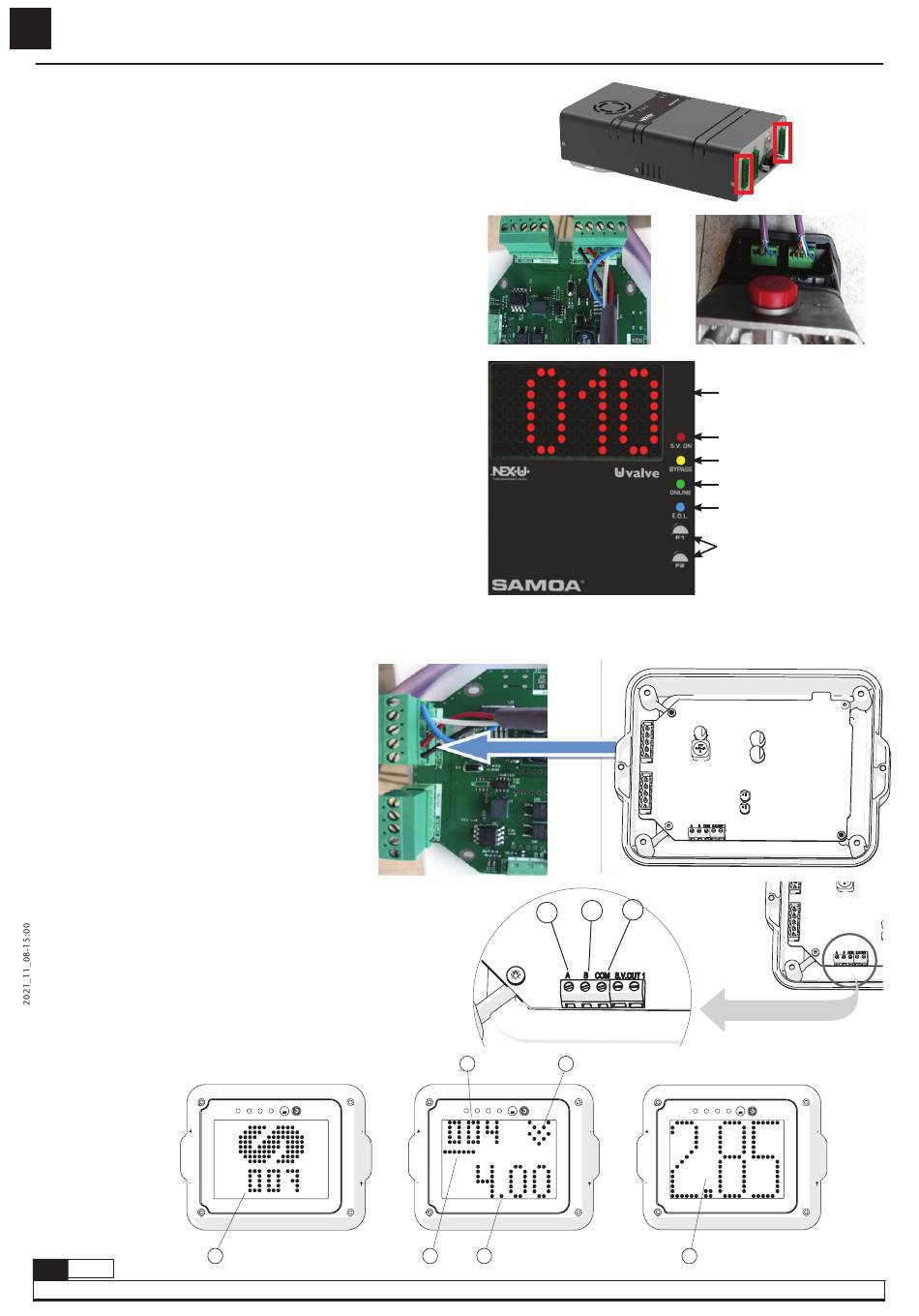

3. EINRICHTUNG UND VERKABELUNG
3.2.2 UPOWER / UPOWER+
Es gibt drei Klemmen, von denen die an beiden Seiten zu verwenden
sind. Sie sind IN und OUT.
Der in der Mitte wird für weitere Funktionen verwendet.
3.2.3 UVALVE / UVALVE+
Es gibt zwei Klemmen (IN und OUT).
Bezüglich den LEDS und Tasten finden Sie:
3.2.4 UCOUNT
Wie beim UValve gibt es zwei Klemmen (IN und OUT) für den CANBUS.
Für den Anschluss des UCount mit externer Durchflusskontrolleinheit (24VDC-Magnetventil und Impulsgeber) müssen Sie die Klemmen A B COM SV
OUT1 verwenden.
Verbinden Sie die COM-Klemme des Impulsgebers mit
der COM-Klemme (5) der UCount-Elektronikplatine.
Verbinden
Sie
die
Impulsgeberklemme
Impulsgebers mit der Klemme "A" (9) des UCount.
Wenn der Impulsgeber über einen Doppel-Reedschalter
verfügt, verbinden Sie die andere Impulsgeberklemme
des Impulsgebers mit der Klemme "B" (7) der
UCount-Elektronikplatine.
Das Gerät verfügt über 3 Fenster-Anzeigemodi, die als
"Standby-Modus", "Standard"-Modus und "XXL"-
Modus bezeichnet werden.
Der
"Standby"-Modus
Anzeigemodus, der angezeigt wird, wenn keine
Transaktion läuft. Während einer Transaktion zeigt der
Fenster je nach Gerätekonfiguration den "Standard"-
Modus (Abbildung 2) oder den "XXL"-Modus
(Abbildung 3) an (siehe Abschnitt "Menükonfiguration"
für weitere Einzelheiten).
Je nach Fenstermodus werden die Einheitsadresse (1), das
abgegebene Flüssigkeitsvolumen (2), der Fortschrittsbalken
der Transaktion (3) oder die Anzeige, die anzeigt, dass das
Magnetventil geöffnet ist (4), angezeigt.
154
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
des
(Abbildung
1)
ist
der
Abb. 1
1
7
9
1
4
Abb. 2
3
2
Adressangabe / gelieferte
Menge
Anzeige der
Magnetenöffnung
Bypass-Anzeige
Online CANBUS Anzeige
End of Line Anzeige
Konfigurationstasten
5
Abb. 3
2
