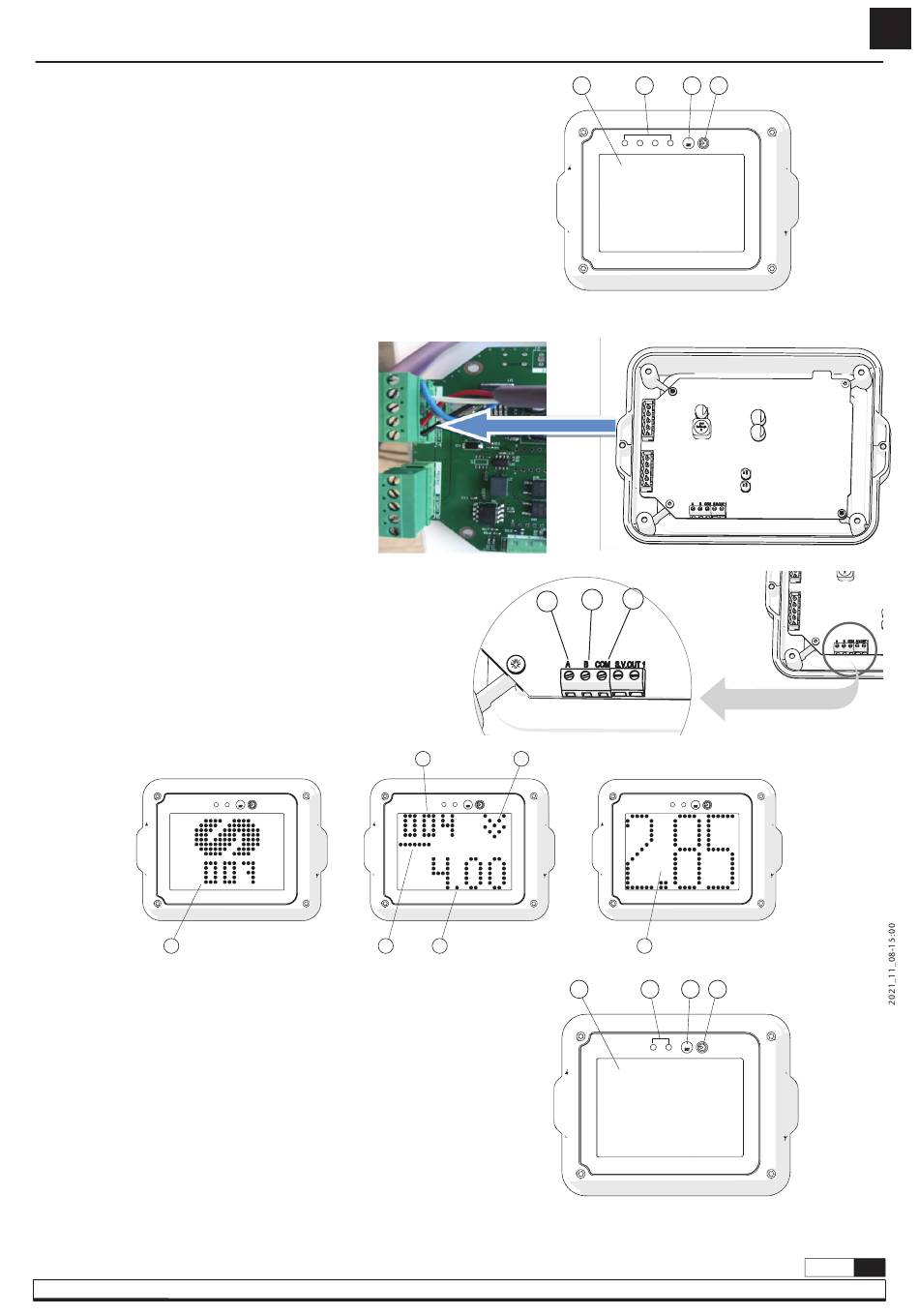

3. EINRICHTUNG UND VERKABELUNG
Bezüglich den LEDS und Tasten finden Sie:
• 1 - Adressangabe / gelieferte Menge
• 2 und 3 - Konfigurationstasten
• 4 - Anzeige-LEDS. Von links nach rechts Magnetventil-
Öffnungsanzeige, Bypass-Anzeige, Online-CANBUS-Anzeige, End of
line Anzeige.
3.2.5 UVIEW
Wie das UValve hat es zwei Anschlüsse (IN und OUT) für den CANBUS.
Das Gerät verfügt über 3 Fenster-Anzeigemodi, die als
"Standby-Modus", "Standard"-Modus und "XXL"-
Modus bezeichnet werden.
Der
"Standby"-Modus
(Abbildung
Anzeigemodus, der angezeigt wird, wenn keine
Transaktion läuft. Während einer Transaktion zeigt der
Fenster je nach Gerätekonfiguration den "Standard"-
Modus (Abbildung 2) oder den "XXL"-Modus
(Abbildung 3) an (siehe Abschnitt "Menükonfiguration"
für weitere Einzelheiten).
Je nach Fenstermodus werden die Einheitsadresse (1), das
abgegebene Flüssigkeitsvolumen (2), der Fortschrittsbalken
der Transaktion (3) oder die Anzeige, die anzeigt, dass das
Magnetventil geöffnet ist (4), angezeigt.
1
Bezüglich den LEDS und Tasten finden Sie:
• 1 - Adressangabe / gelieferte Menge.
• 2 y 3 - Konfigurationstasten.
• 4 - Anzeige-LEDS. Vom links nach rechts:
Anzeige, End of Line Anzeige.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
1)
ist
der
1
Abb. 1
3
2
Online CANBUS-
1
4
5
7
9
4
Abb. 2
2
1
4
2
3
Abb. 3
2
3
155
R. 11/21 838 861
DE
EN
