4. Synchronisation
4.2.4. Changement du rapport de vitesse
En fonctionnement synchrone, il est possible de commuter sur un des quatre rapports de vitesse fixes, définis aux par. 19-05 à 19-07. Ces rapports de
vitesse fixes sont sélectionnés aux bornes 9 et 10 :
Entrée 9 Entrée 10 Rapport de vitesse n°
0
0
0
1
1
0
1
1
4

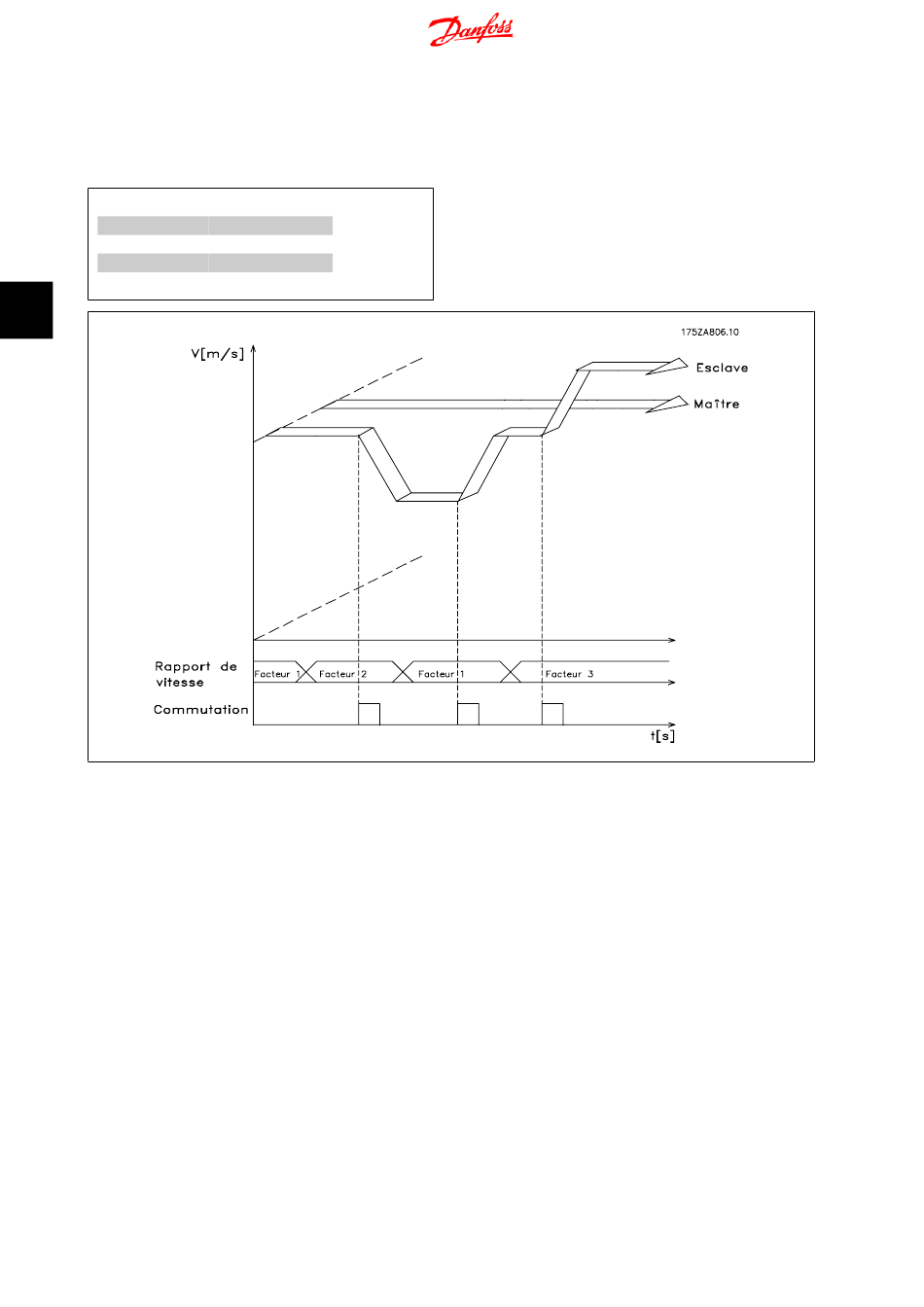

Illustration 4.5: Changement de rapport de vitesse en synchronisation de vitesse
4.2.5. Changement de rapport de vitesse avec une valeur analogique
Il est également possible de définir le rapport de vitesse via l'entrée analogique 54 avec un signal de +/-10 V ; cette fonction est active lorsque le type
de synchronisation 6 ou 7 est sélectionné au paramètre 1901. Le dénominateur du rapport de vitesse provient du réglage au rapport 0. Le numérateur
du rapport est réglé par l'entrée 54, 5 V correspond à 500. Si l'on a choisi p. ex. 500 pour le facteur du maître au rapport 0, cela donne un rapport de
vitesse de 1:1.
4.3. Exemple d'application - mélangeur
Une pompe à vis transporteuse conduit une substance 1 vers une buse pour être ajoutée à une substance 2. Pour obtenir différents produits finaux, il
doit être possible de sélectionner plusieurs rapports de mélange (rapport 1 = 1:1 ; rapport 2 = 1:1.12 ; rapport 3 = 1:1.2 ; rapport 4 = 1:1.21). En cours
de fonctionnement, il doit être possible d'effectuer manuellement de légers ajustements du rapport de mélange sélectionné.
Description et configuration des bornes
42
0
1
2
3
MG.33.Q1.04 - VLT
Manuel d'utilisation du contrôleur de synchro-
Pour activer le nouveau rapport, il faut activer l'entrée I2. Le rapport de
vitesse récemment défini est atteint avec la plus petite rampe possible.
®
est une marque déposée Danfoss
nisation MCO 350
