Manuel d'utilisation du contrôleur de synchro-
nisation MCO 350
2.8. Description de l'interface du bus de terrain
N.B.!
Ce chapitre ne concerne que les VLT équipés d'une interface de bus de terrain (option) et d'un contrôleur de synchronisation.
Le contrôleur de synchronisation peut être commandé via les entrées digitales/analogiques ou le bus de terrain. La source de contrôle peut être sélec-
tionnée individuellement pour la course de test et la synchronisation aux paramètres 1919 (test) et 1920 (synchronisation). Il ne peut y avoir qu'une
source de contrôle en même temps, ce qui signifie que les entrées digitales/analogiques sont inactives lorsque le bus de terrain est choisi comme source
et inversement. La seule exception concerne l'entrée 27 qui est toujours arrêtée/activée même lorsque le bus de terrain est sélectionné comme source
de contrôle. En mode de synchronisation, trois signaux sont uniquement disponibles comme entrées digitales même lorsque le bus de terrain est sélec-
tionné comme source de contrôle : ce sont les signaux de marqueurs pour la synchronisation de marqueur et le commutateur origine. Ceci vient du fait
que ces signaux sont trop critiques d'un point de vue temporel pour le contrôle du bus de terrain. Les signaux d'état sont toujours disponibles sur les
sorties digitales/analogiques mais ils ne sont disponibles via le bus de terrain que lorsque celui-ci est sélectionné comme source de contrôle.
2.8.1. Format des données
Les signaux de contrôle et d'état sont transmis via le canal de données process (PCD) des différentes interfaces du bus de terrain. La structure du
télégramme et le nombre disponible de mots de données dépendent du bus de terrain utilisé. Se reporter au manuel de l'option réseau de terrain utilisée
pour plus de précisions. L'exemple ci-dessous s'appuie sur la configuration d'un télégramme PROFIBUS, appelé PPO :

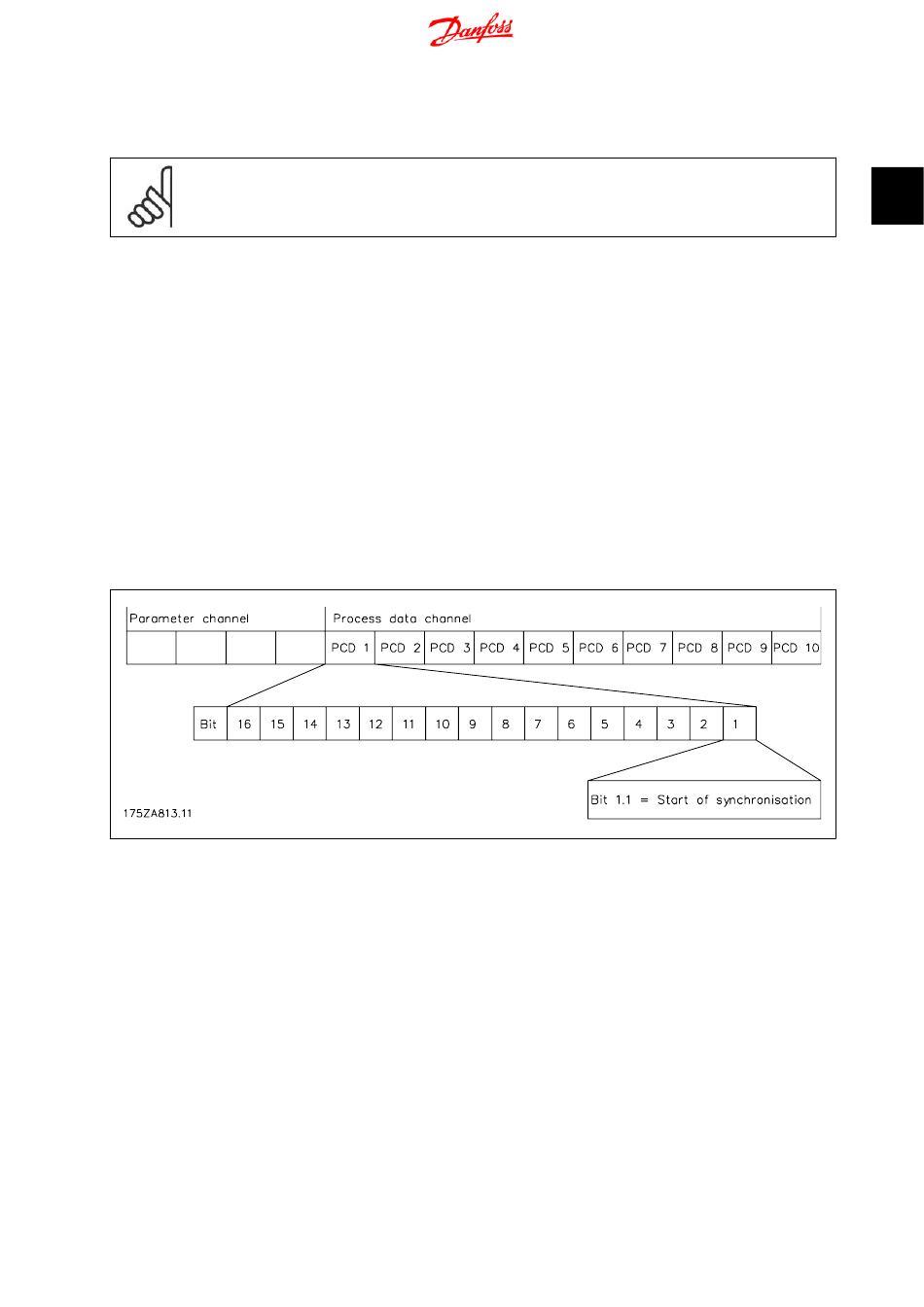

Exemple avec PPO PROFIBUS de type 5 :
®
