6.3.1.5.
Description des pictogrammes de la zone 3

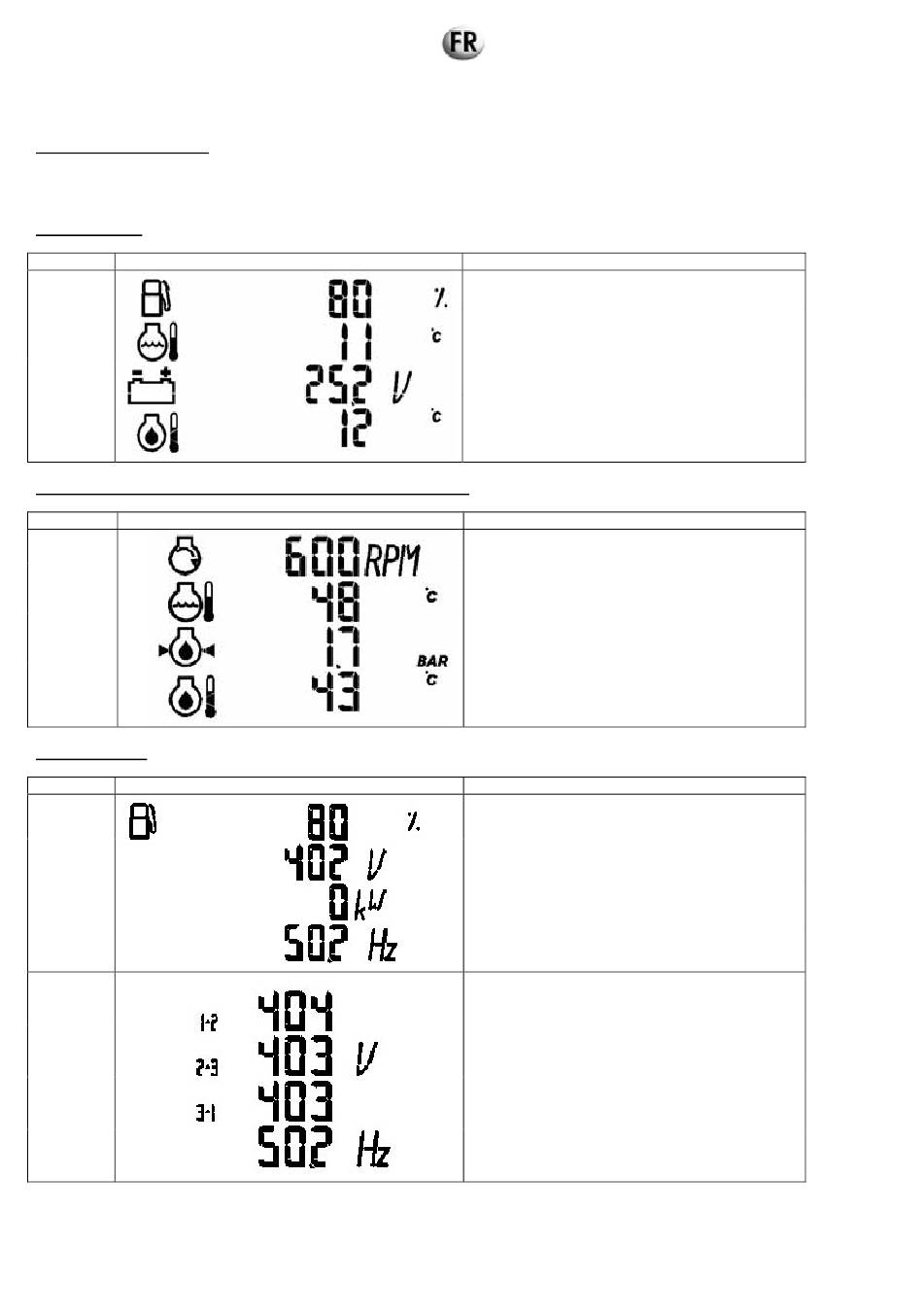

Pictogrammes de la zone 3
Tous les pictogrammes de ces zones sont activés lors de l'initialisation du TELYS. Les pictogrammes ci-dessous sont présentés à titre
d'exemple.
Groupe à l'arrêt
N° écran
P1
Démarrage groupe ou groupe démarré ou arrêt groupe en cours
N° écran
P2
Groupe démarré
N° écran
P3
Ecran par
défaut en
fonctio-
nnement
P4
Pictogrammes
Pictogrammes
Pictogrammes
Données affichées
Indication Niveau Fuel
Indication
de
Température
refroidissement Haute température (HT) (unités
suivant menu paramétrage)
Indication Tension Batterie
Indication de Température d'Huile (unités suivant
menu paramétrage)
Données affichées
Indication Vitesse Moteur
Indication
de
Température
refroidissement Haute Température (unités suivant
menu paramétrage)
Indication de Pression d'Huile (unités suivant
paramétrage)
Indication de Température d'huile (unités suivant
menu paramétrage)
Données affichées
Indication Niveau Fuel
Indication Tension composée Alternateur
Indication Puissance Active Totale
Indication Fréquence Alternateur
Indication Tension composée Alternateur U12
Indication Tension composée Alternateur U23
Indication Tension composée Alternateur U31
Indication Fréquence Alternateur
50/242
liquide
de
de
liquide
de
