Nota : Pour les Etats-Unis (référence National Electrical Code NFPA-70).
Le groupe électrogène doit être raccordé à la terre. A cet effet, utiliser un fil de cuivre de section minimum 13,3 mm² (ou AWG 6, au
plus) connecté à la fiche de terre du générateur et une barre de mise à la terre en acier galvanisé enterrée verticalement et
complètement dans le sol.
Cette barre de mise à la terre enterrée complètement dans le sol doit avoir une longueur minimale de 2,5m.
3.5.2 Principe du schéma de liaison à la terre
Le Schéma de Liaison à la Terre, ou SLT (Anciennement Régime de neutre) de l'installation électrique définit la situation par rapport
à la terre du neutre du groupe électrogène et des masses de l'installation électrique côté utilisateur.
Les schémas de liaison à la terre ont pour but de protéger les personnes et le matériel en maîtrisant les dangers causés par les
défauts d'isolement. En effet, pour des raisons de sécurité, toute partie active conductrice d'une installation est isolée par rapport aux
masses. Cet isolement peut se faire par éloignement, ou par l'utilisation de matériaux isolants. Mais avec le temps, l'isolation peut se
détériorer (à cause des vibrations, des choc mécaniques, de la poussière, etc.), et donc mettre une masse sous un potentiel
dangereux. Ce défaut présente des risques pour les personnes, les biens mais aussi la continuité de service.
Les schémas de liaison à la terre sont codifiés suivant deux lettres qui définissent les connexions :
La première lettre définit la connexion du neutre :
La deuxième lettre définit la situation des masses de l'installation électrique :
Régime
TT
C
TN
S
IT
SN
3.5.3 Schéma de liaison TT
R
Neutre à la terre
Masse à la terre
T
T
Terre du
Terre des
neutre
masses
Le neutre de l'alternateur est relié à la terre, et les masses des équipements des utilisateurs disposent de leur propre raccordement à
la terre.
Dans le schéma TT, la coupure automatique de l'alimentation électrique par l'intermédiaire d'un Dispositif Différentiel Résiduel (DDR)
est obligatoire en tête d'installation pour assurer la protection des personnes (ainsi que celui de valeur maximale 30mA sur les circuits
prises).
I
Isolé ou relié à la terre par l'intermédiaire d'une impédance
T
T
N
Ex : IT = Neutre Isolé + Masse reliées à la terre
Nombre de
conducteurs
Mesure du courant différentiel
4 pôles
résiduel
3 pôles
Sans mesure du courant différentiel
résiduel
4 pôles
3 pôles
Mesure de la résistance d'isolement
R
R

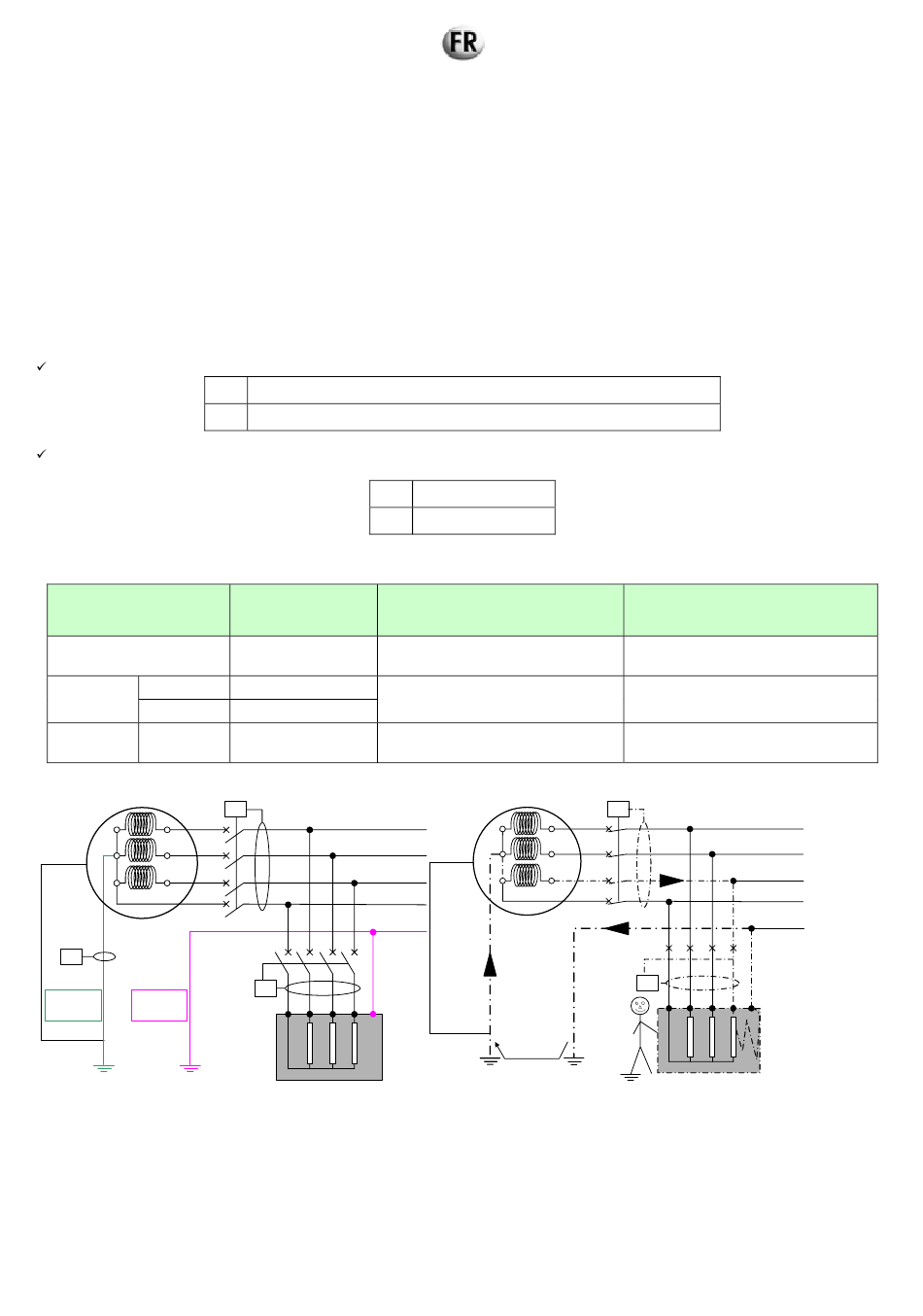

Figure 3.2 : Régime de neutre TT.
Relié à la terre
Reliées à la terre
Reliées au neutre
Détection
Ph 1
Ph 2
Ph 3
N
PE
id
26/242
Remarque
er
Déclenchement au 1
défaut par DDR
Déclenchement par protection de
er
surintensité au 1
défaut
ème
Déclenchement au 2
défaut par
protection de surintensité
R
Ph 1
Ph 2
id
Ph 3
N
PE
id
R
